CAD折弯标注命令DIMJOGGED的用法




DIMJOGGED命令的用法:

在CAD命令行中输入DIMJOGGED空格,然后就选择要标注的圆,指定标注位置就好了。




定义和用法:

DIMJOGGED命令创建圆和圆弧的折弯标注,当圆弧或圆的中心位于布局之外并且无法在其实际位置显示时,将创建折弯半径标注。可以在更方便的位置指定标注的原点。(这称为中心位置替换)。


CAD折弯标注命令DIMJOGGED的用法:

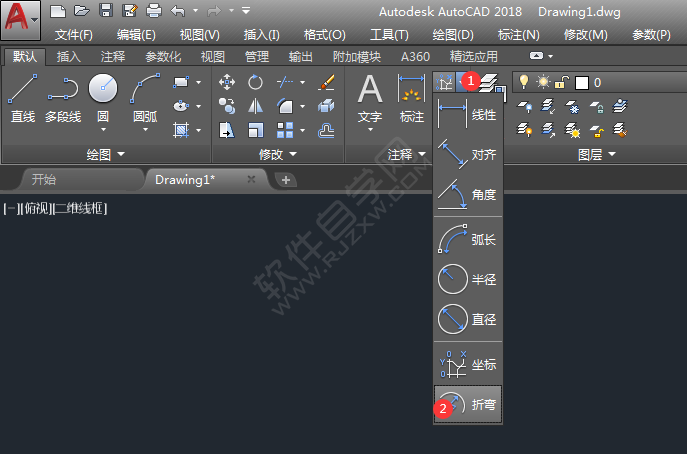

1、在CAD命令行中,输入DIMJOGGED命令,就可以进入下一步。

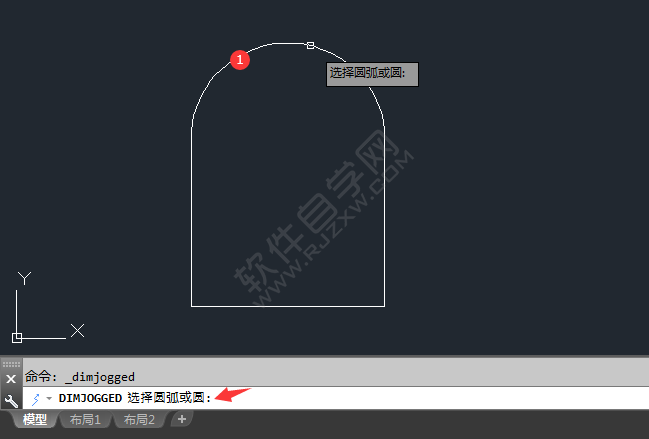

2、选择圆弧或是圆,效果如下:

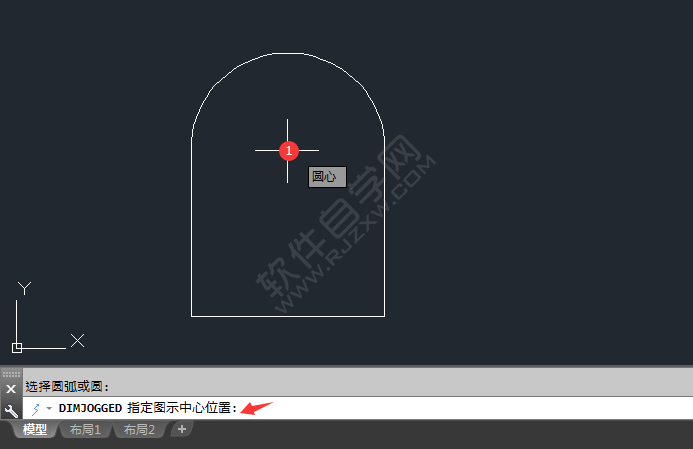

3、指定图标的中心位置。效果如下:

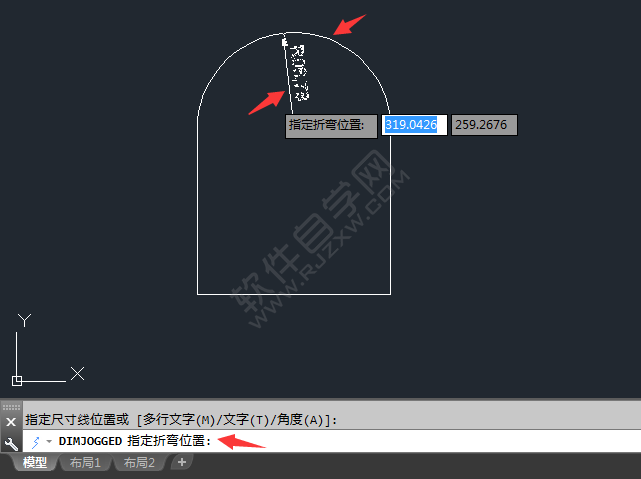

4、设置指定折弯位置。效果如下:

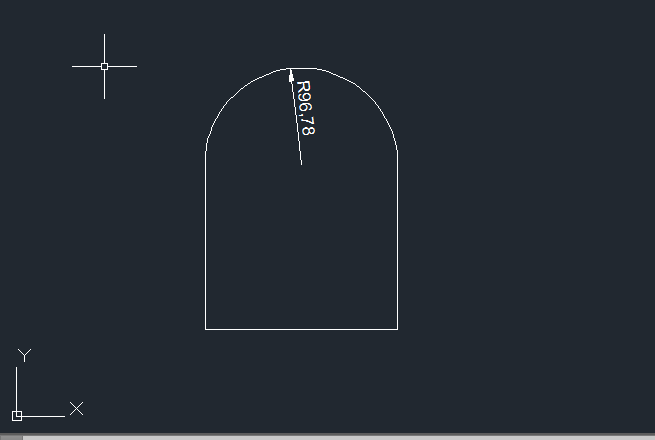

5、这样折弯标注就标好了。效果如下:
