CAD定距等分命令MEASURE用法


MEASURE命令的用法:

在CAD命令栏中输入MEASURE命令后空格--选择对象--输入长度--空格完成。这样就完成了。


定义和用法:

MEASURE定距等分,沿对象的长度或周长按指定间隔创建点对象或块,使用DDPTYPE可设置图形中所有点对象的样式和大小。


MEASURE命令的实例用法:

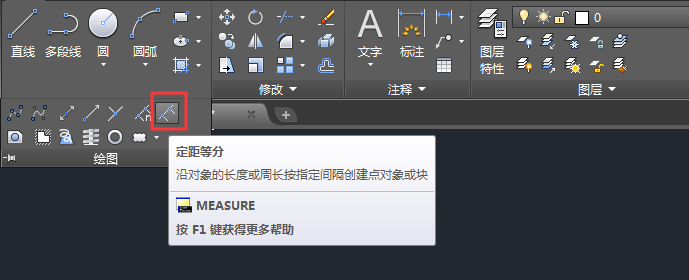

1、打开CAD软件,在绘图版块找到定距等分,或是在命令栏上输入MEASURE空格。

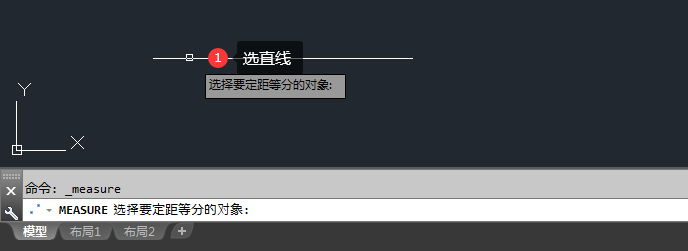

2、MEASURE选择要定距等分的对象,选择直线。空格进入下一步。

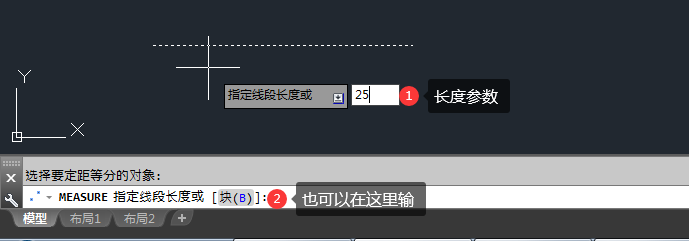

3、MEASURE指定线段长度,输入25为参考。

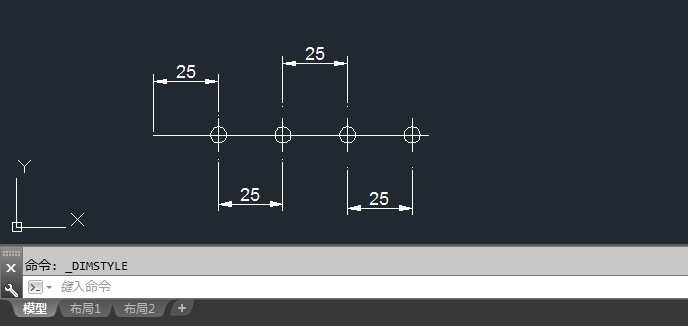

4、这样直线就会以25mm长度进行等分,这就是定距等分。
