CAD填充命令Hatch用法


Hatch命令的用法:

在命令栏上输入Hatch命令或是输入简化的H命令。然后就可以选择要填充对象图形。也可以设置图案的参数设置。


定义和用法:

HATCH图案填充,使用填充图案或填充对封闭区域或选定对象进行填充。从多个方法中进行选择以指定图案填充的边界 。

1、指定对象封闭的区域中的点

2、选择封闭区域的对象。

3、使用-HATCH 绘图选项指定边界点。

4、将填充图案从工具选项板或设计中心拖动到封闭区域。


HATCH图案填充实例:

CAD封闭填充的方法

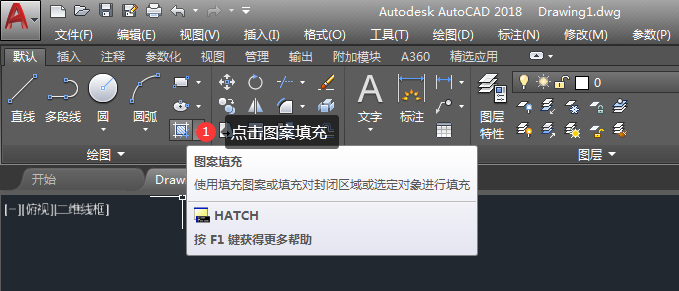

1、打开CAD2018软件,点击绘图版块,点击图案填充工具,或是输入HATCH命令或是输入H命令也行。

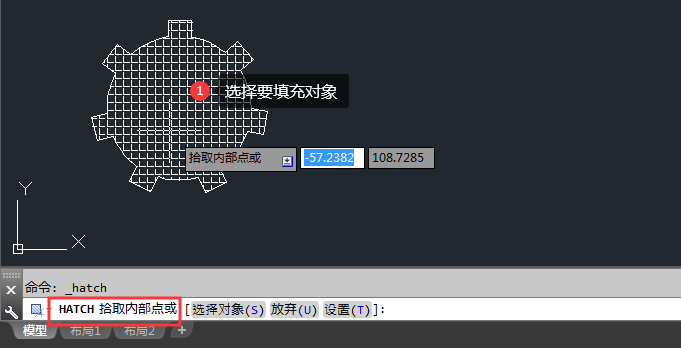

2、HATCH拾取内部点,选择封闭的对象,这样图形就填上了图案。

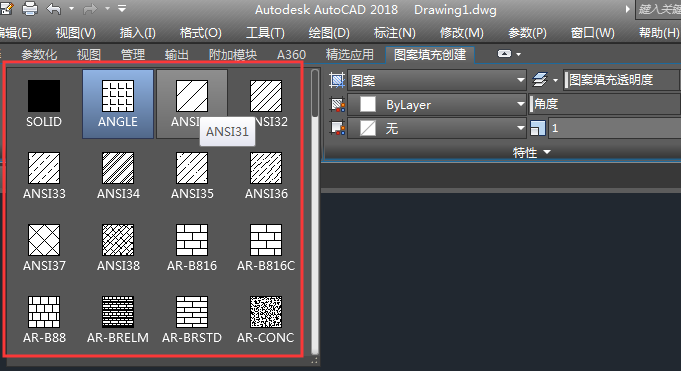

3、在图案填充创建设置栏上,可以选择更多的图案。效果如下:

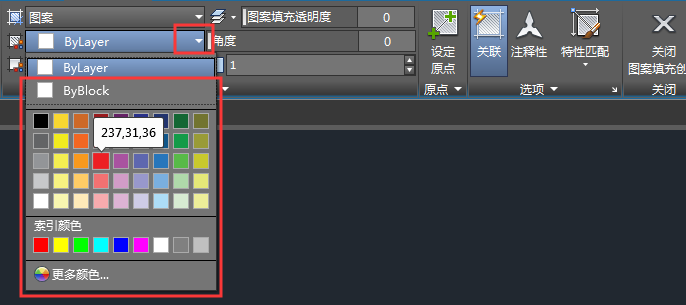

4、还有更多的颜色设置。喜欢什么颜色设置什么颜色。效果如下:

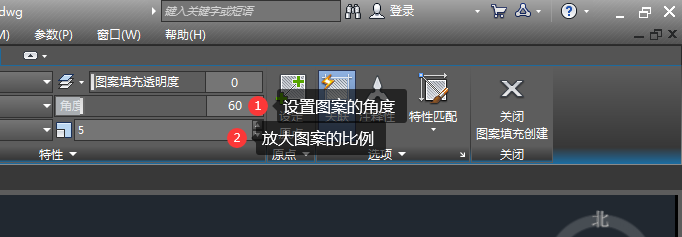

5、还可以设置图案的角度。更可以设置图案的比例。效果如下:

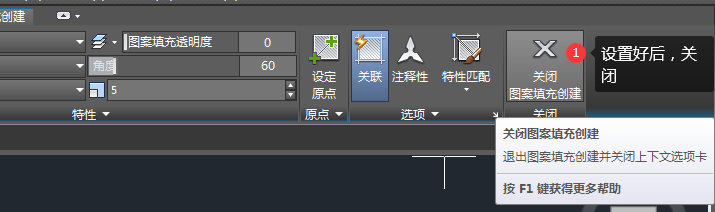

6、设置好后,点击关闭图案填充创建。效果如下:

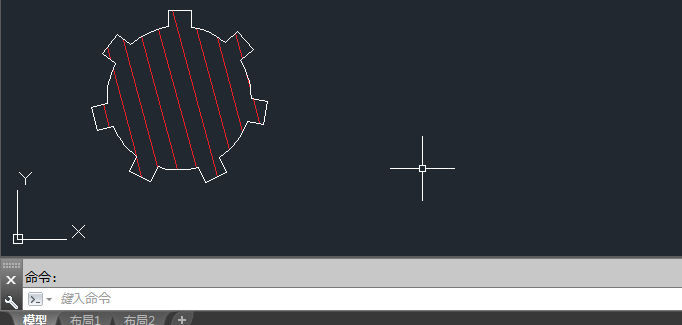

7、这样就可以设置你要的图案了,最后效果如下:

不封闭图案的填充方法:

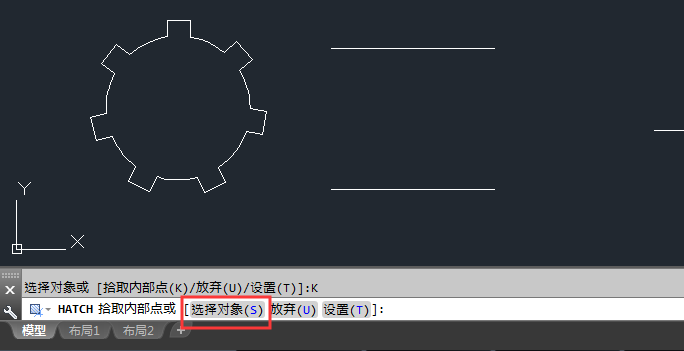

8、在命令栏里面输入HATCH命令后,点击选择对象(S)或是输入S命令空格。

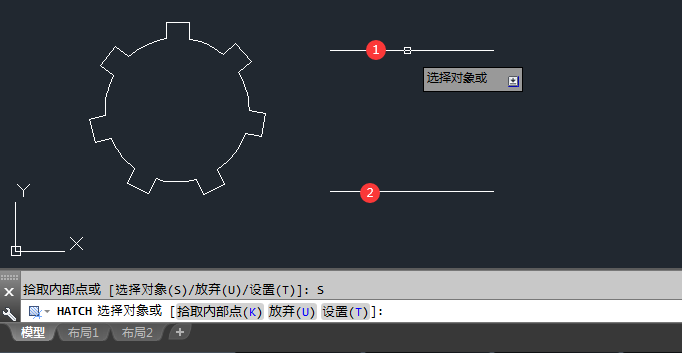

9、HATCH选择对象,选择两条直线。效果如下:

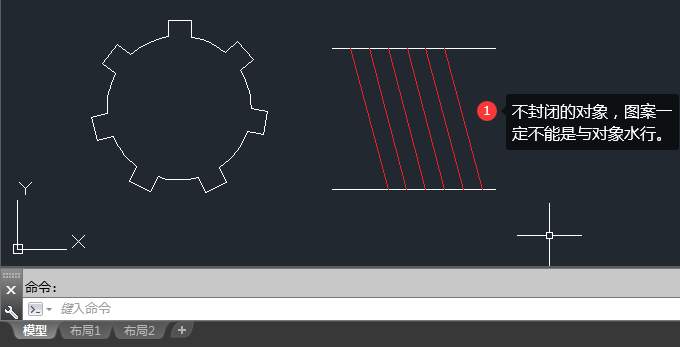

10、然后不封闭的对象就填上的图案,注意:不封闭的对象,图案一定不能是与对象水平。效果如下:
