CAD 编辑多段线PEDIT命令使用



PEDIT命令的使用：

在CAD的命令行中，输入PEDIT命令空格，选择要编辑的多段线，一定要是多段线。空格就可以进行修改了。

定义和用法：

PEDIT编辑多段线，编辑多段线和三维多边形网格。PEDIT的常见用途包含合并二维多段线、将线条和圆弧转换为二维多段线以及将多段线转换为近似B样条曲线的曲线（拟合多段线）。

CAD编辑多段线PEDIT命令使用：

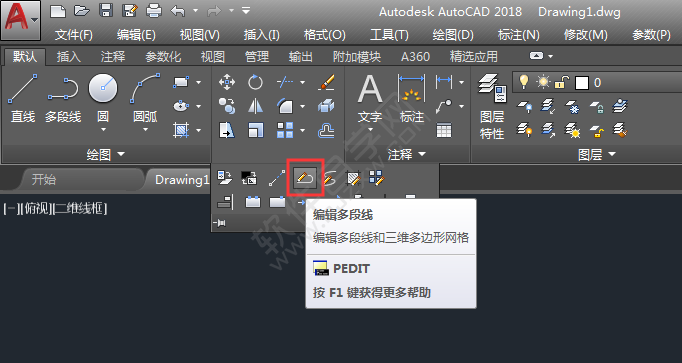

1、在CAD修改面板中，点击编辑多段线，或是输入PEDIT命令空格。

_软件自学网

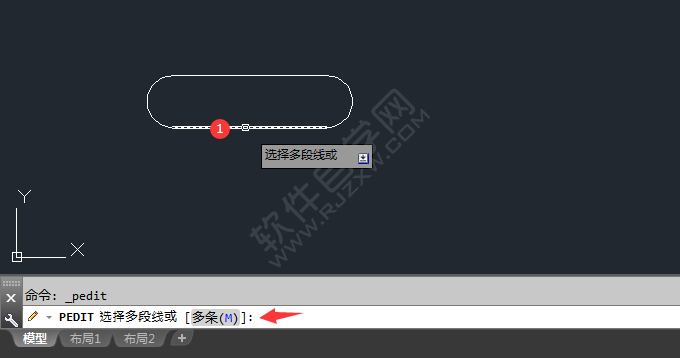

2、PEDIT选择多段线或是多条，选的对象一定要是多段线。

_软件自学网

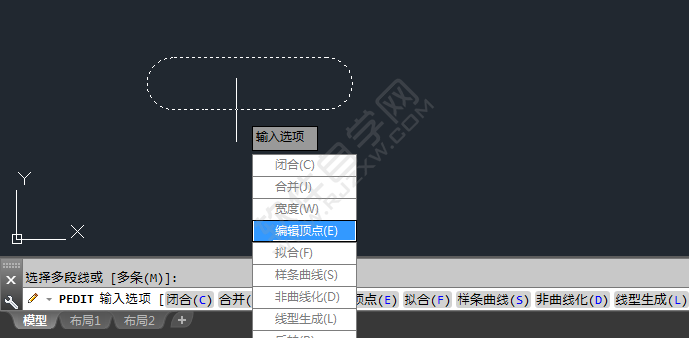

3、就可以进行，闭合，合并，宽度，编辑顶点，似合，样条曲线，非曲线化，线型生成，等功能使用。

_软件自学网
