CAD倒角命令CHAMFER的使用技巧

CHAMFER倒角命令的用法：

在CAD命令中，输入CHAMFER命令或是CHA空格。设置距离，或是距离+角度。选择要倒角的边，就完成了。

定义和用法：

CHAMFER倒角命令，给对象加倒角，将按用户选择对象的次序应用指定的距离和角度。

CAD倒角命令CHAMFER的使用技巧：

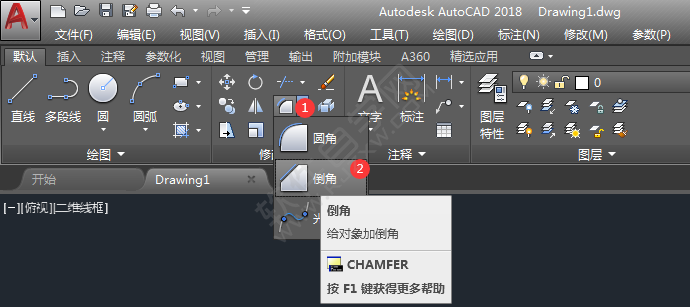

1、点击CAD修改面板上面的倒角工具，或是输入CHAMFER命令或是CHA命令。空格进入下一步。

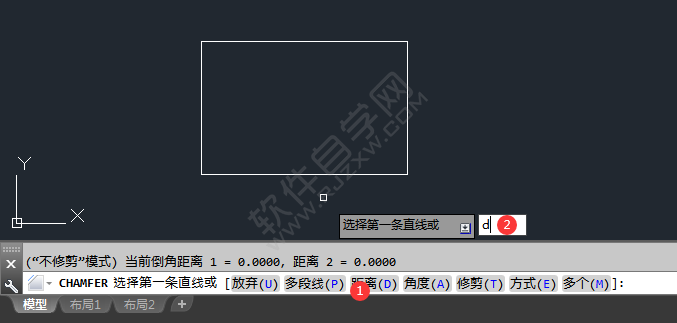

2、距离模式，点击距离（D）或是输入D，进入下一步。

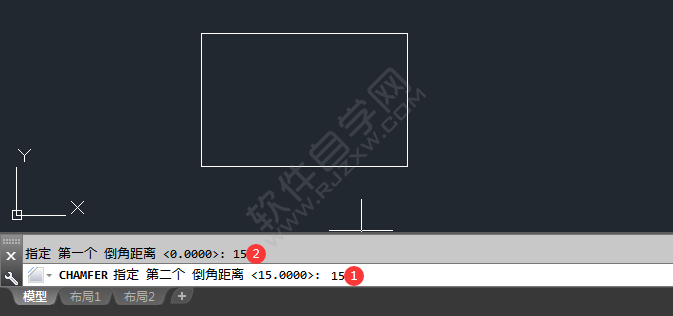

3、设置第一个倒角距离与第二个倒角距离参数，空格进入下一步。

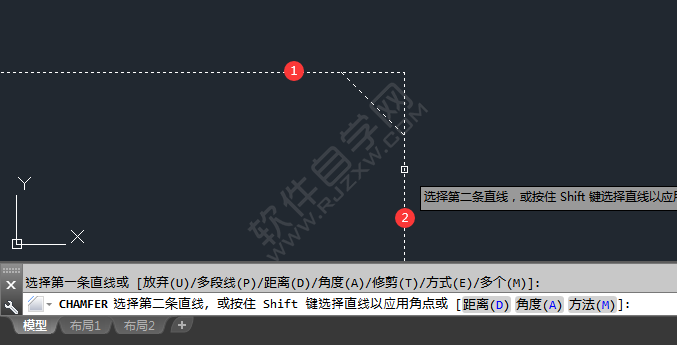

4、然后就可以选择要倒角的边形，1是第一例角距，2就是第二倒角距。

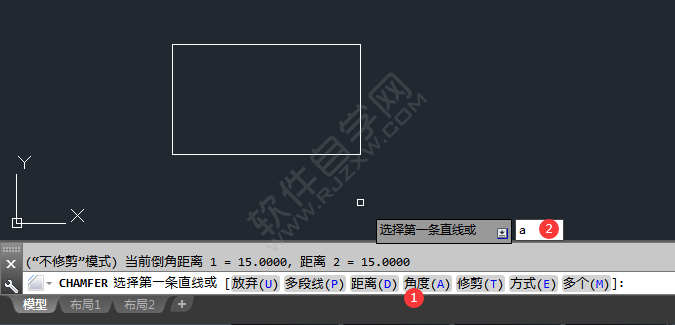

5、角度模式，进入CHAMFER命令，输入角度（A）或是输入A空格。

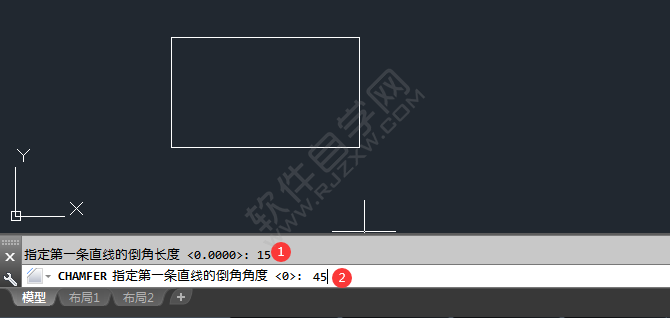

6、然后设置倒角长度15空格，再设置倒角角度。如45度。就是角度模式。

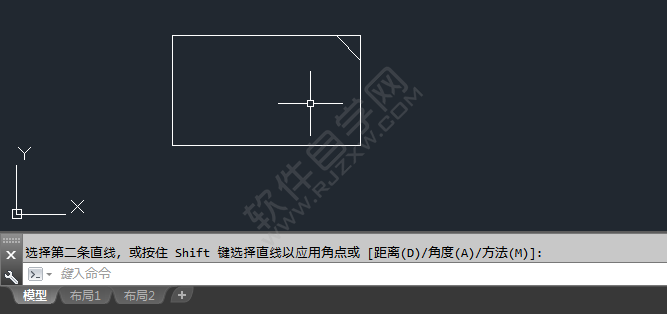

7、然后选择要倒的角边就可以了。

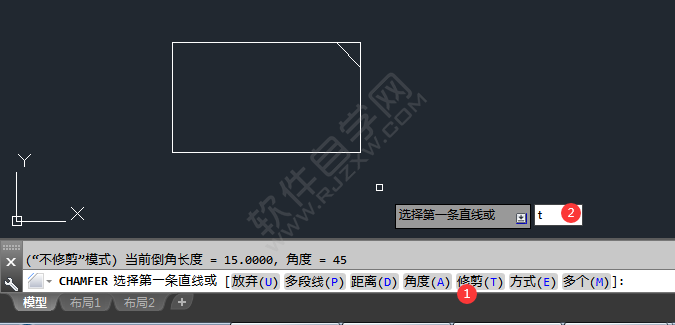

8、修剪模式，就是设置修剪与不修剪。输入T空格，或是点击修剪（T）。

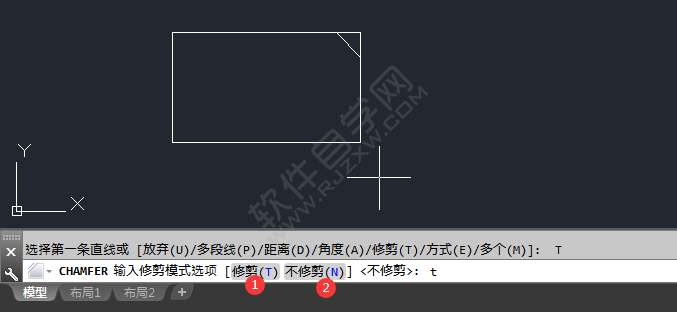

9、然后就有修剪掉（T）或是不修剪(N)，这就要跟据你的情况而定。

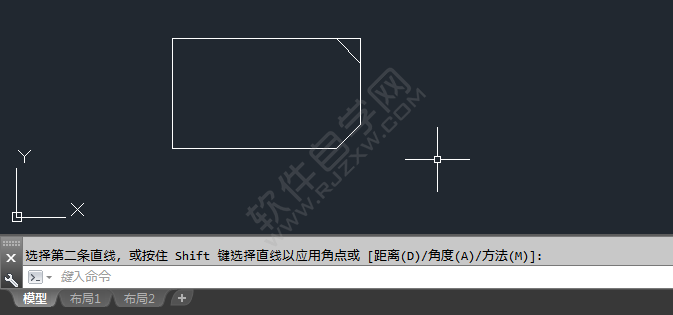

10、设置一下修剪的模式吧。效果如下：

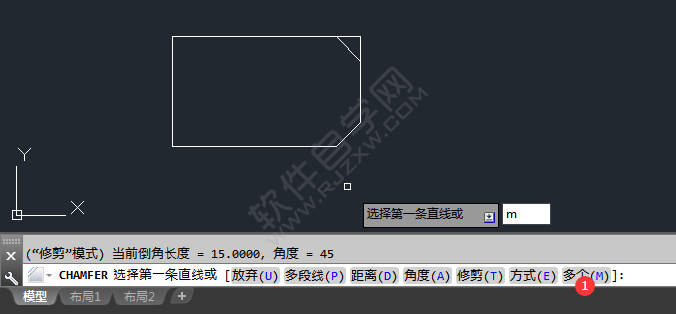

11、多个模式，就是可以继续倒角模式。效果如下：

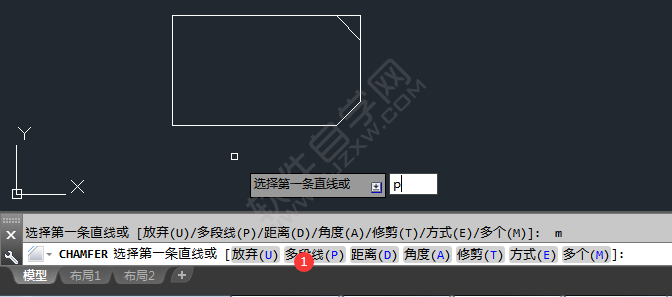

12、多段线模式，就是针对矩形，或是用多段线做的图形，进行倒圆角处理。

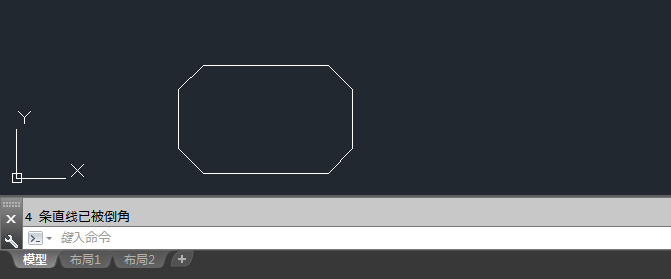

13、你可以试一下一次性倒四个角哦。
