CAD角度标注命令DIMANGULAR的用法


DIMANGULAR命令的用法:

在cad命令中,输入DIMANGULAR角度标注命令,选择形成角的两条边线,后就可以标出角度了。


定义和用法:

DIMANGULAR角度标注,创建角度标注,测量选定的对象或3个点之间的角度,可以选择的对象包括圆弧,圆和直线等。


CAD角度标注命令DIMANGULAR的用法:

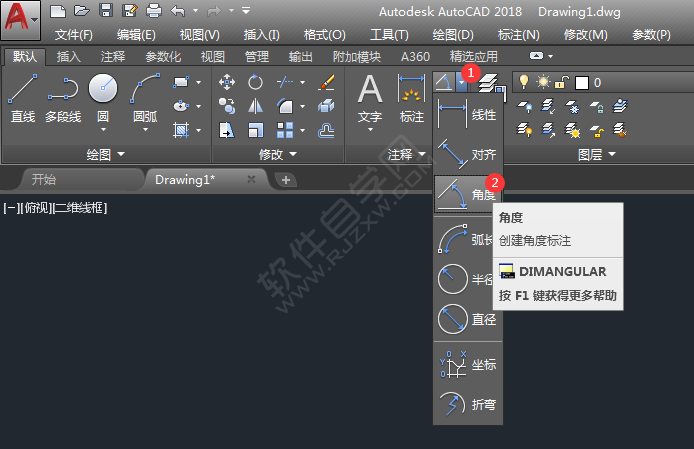

1、点击CAD注释面板上面的角度标注工具,或是输入DIMANGULAR命令,进入下一步。

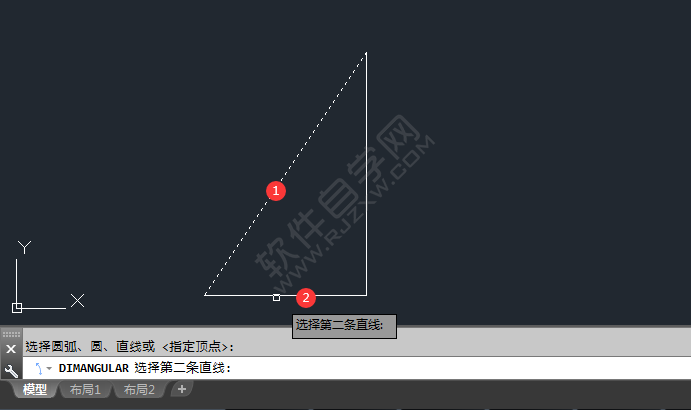

2、DIMANGULAR 选择第一条直线与第二条直线。效果如上:

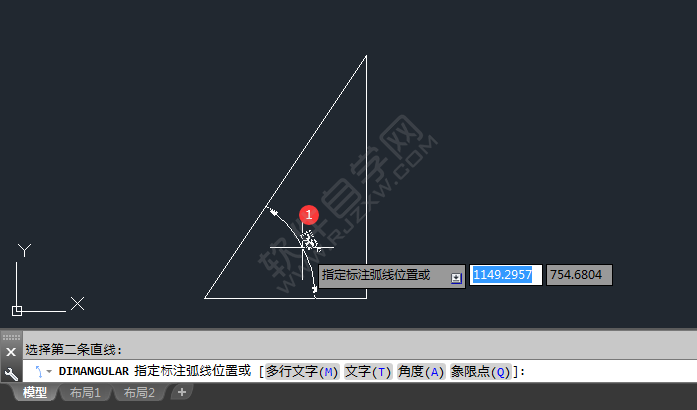

3、DIMANGULAR指定标注弧线位置。也是标出来的尺寸还要定位。

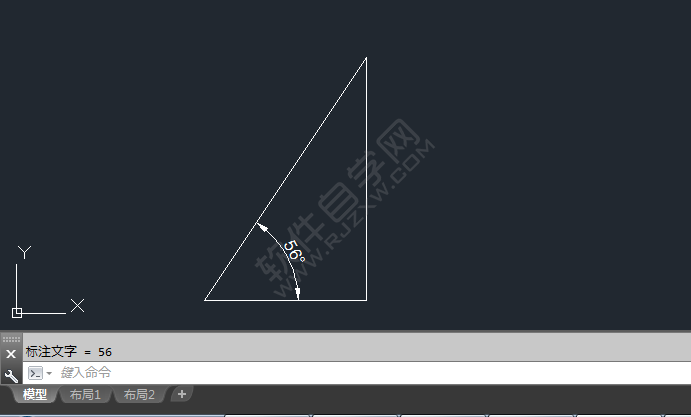

4、这样角度就标出来的。注意,只有平行关系的不能注角度。
