CAD打断 BREAK命令 使用



BREAK打断命令的用法：

在CAD命令行上，输入BREAK命令空格后，选择要打断的对象，空格选择打断的位置，这样完成好了。

定义和用法：

BREAK打断命令 在两点之间打断选定的对象，可以在对象上的两个指定点之间创建间隔，从而将对象打断为两个对象。如果这些点不在对象上，则会自动投影到该对象上。break通常用于为块或文字创建空间。

CAD中BREAK打断命令使用方法：

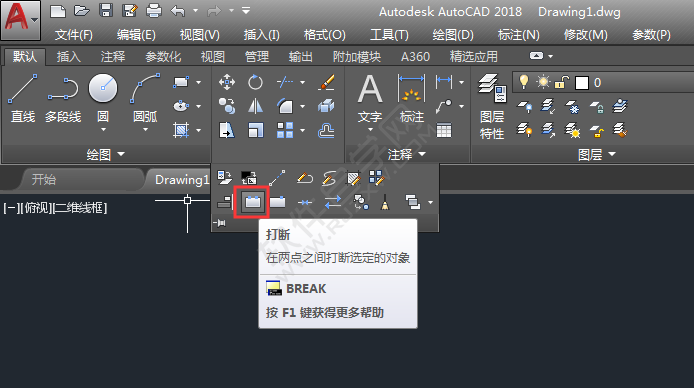

1、在CAD修改面板上，点击打断命令，或是输入BREAK命令或是BR命令空格，进入下一步。

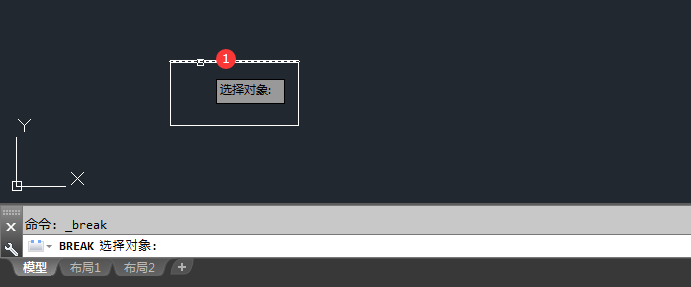

2、BREAK选择要打断的对象。空格。进入下一步。

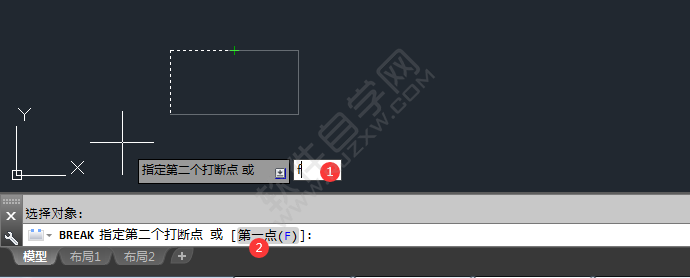

3、输入F命令或是点击第一点（F）功能，进入下一步。

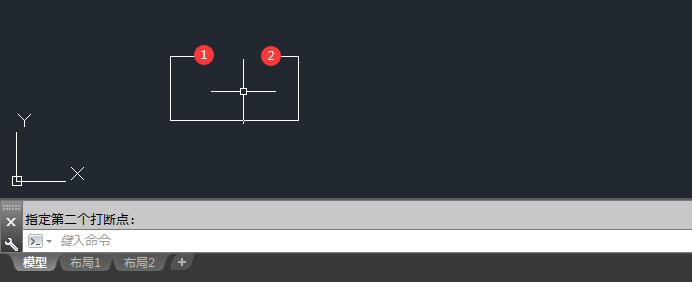

4、选择第二点，这样就打断两点之间的线短。这样就完成了。

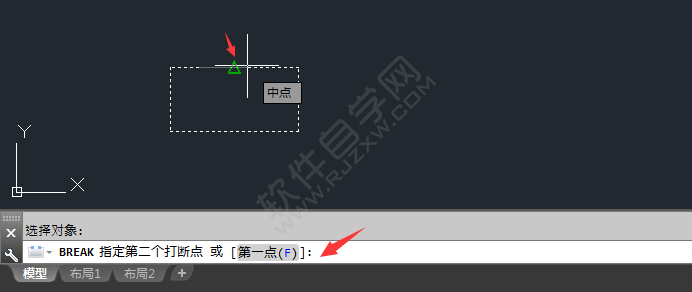

5、直接指定第二个打断点，也就可以跳过第一点。

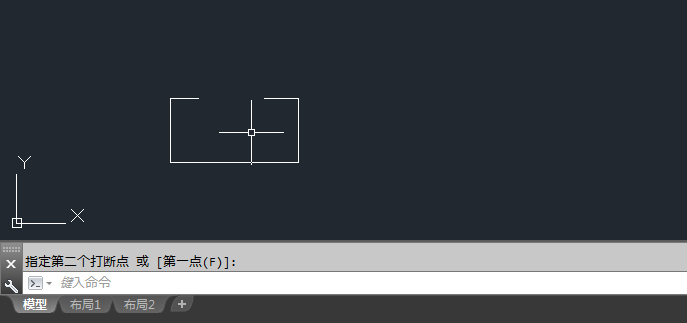

6、这样也可以打断对象。效果如下：
