CAD中REGION面域命令使用方法


REGION面域命令的用法:

在CAD命令行上,输入REC或是REGION命令,选择择要面域的闭合对象。然后空格就完成了。注意面域前要检查图形是不是闭合对象。不是闭合对象是不能面域的。


定义和用法:

REGION面域,将包含封闭区域的对象转换为面域对象,面域是用闭合的形装或是环创建的二维区域,闭合多段线,闭合的多条直线的闭合的多条曲线都是有效的选择象。曲线包括圆弧、圆、椭圆弧、椭圆和样条曲线。可以将若干区域合并到单个复杂区域。


CAD中REGION面域命令使用方法:

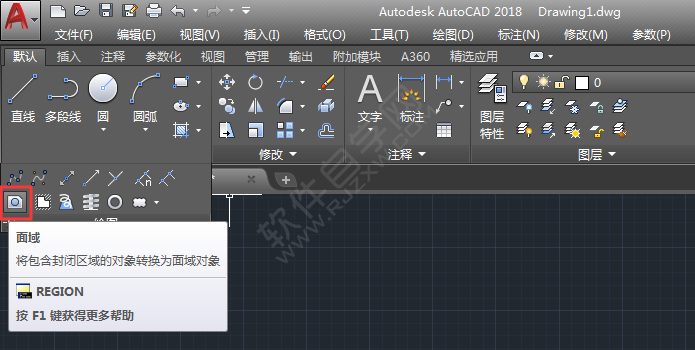

1、在CAD2018的绘图面板上面,点击面域工具,或是输入REG或是REGION命令空格,进入下一步。

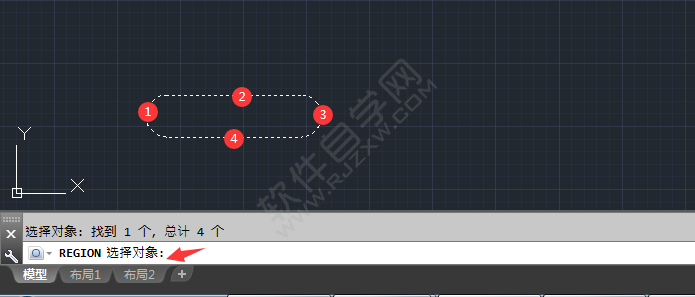

2、REGION选择对象,要选择闭合的所有对象。空格。

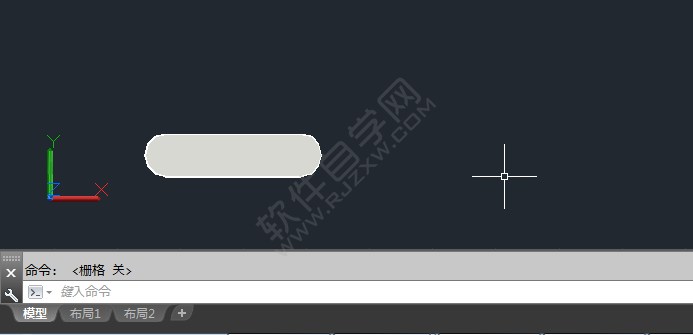

3、这样就面域好了,可以设置真实效果,就是这样。
