CAD多边形命令Polygon用法


Polygon命令的用法:

在命令栏中输入Polygon命令空格后,设置多边形边数,然后指定多边形中心点,输入多边形的半径。选择要的交接模式。就完成了。


定义和用法:

polygon多边形命令创建等边闭合多段线,可以指定多边形的各种参数,包含边数,显示了内接和外切选项间的差别,还可以用边的方式创建多边形线段。


Polygon命令使用实例:

1、打开CAD2018软件,点击绘图面板上面的多边形工具,或是输入POLYGON命令,也可以输入简写POL命令进入。

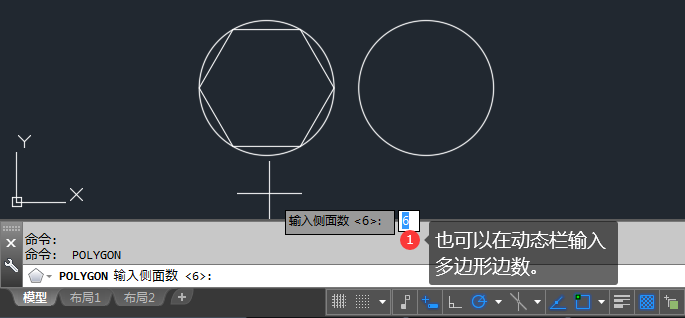

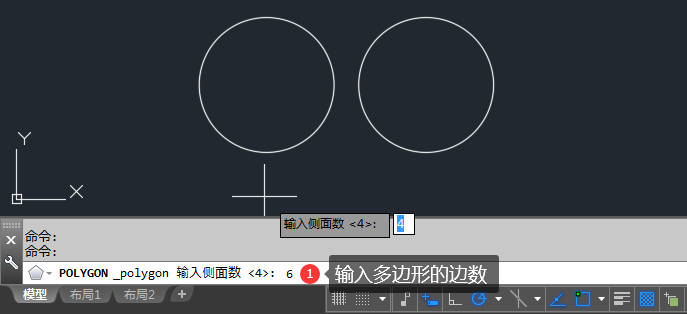

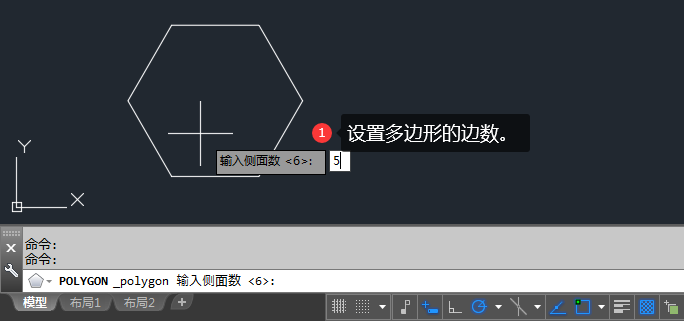

2、POLYGON输入侧面数。也就是多边形的边数。空格下一步。

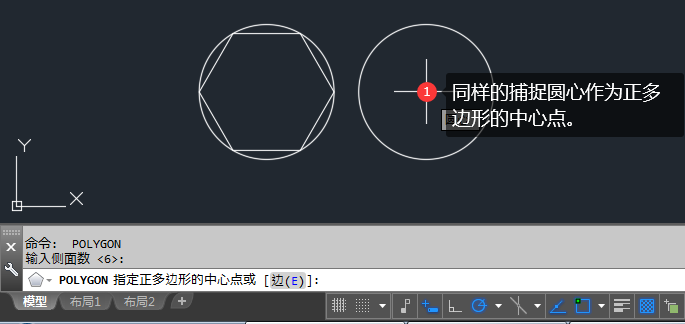

3、POLYGON指定正多边形的中心点,可以捕捉圆心点为参考中心点。进入下一步。

4、POLYGON输入选项。这里有内接于圆和外切于圆两种模式。选择内接于圆进入下一步。

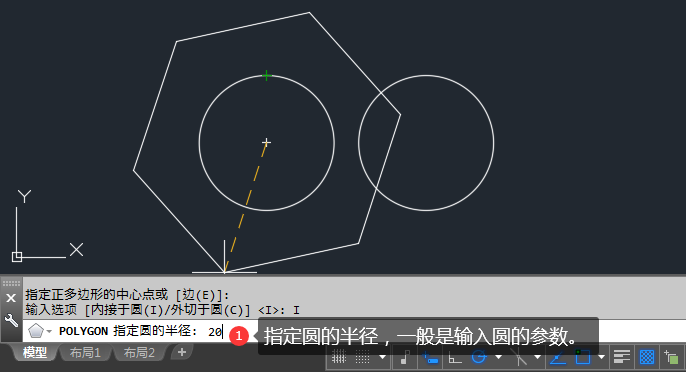

5、POLYGON指定圆的半径,内接于圆的圆半径。参数在这里以圆的半径20为参照。空格就完成了。

6、同样的方法,输入POLYGON命令,输入侧面数也为6。效果如下:

7、同样捕捉圆心作为多形边的中心点。进入下一步。

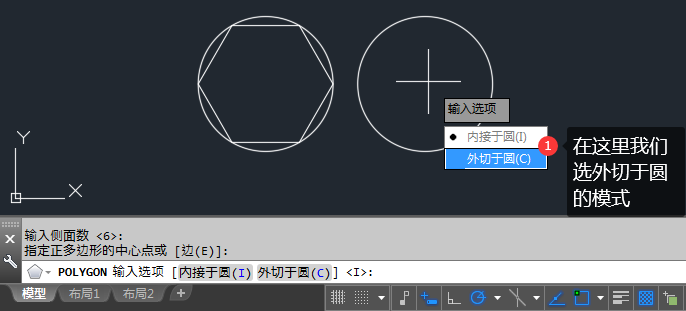

8、输入选项,这里选外切于圆为参考模式。也可以输入C空格进入下一步。

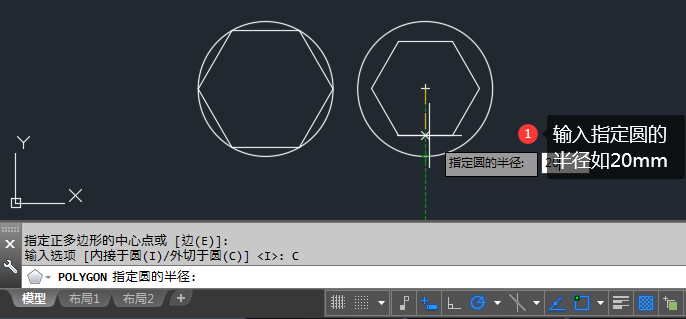

9、输入外切于圆的圆半径参数。如圆的半径20,空格进入下一步。

10、这样就能区别,内接于圆和外切于圆的效果了。

11、另一种来学习一下,设置多边形边数。

12、点击边(E)或是输入E进入以边绘制的模式。

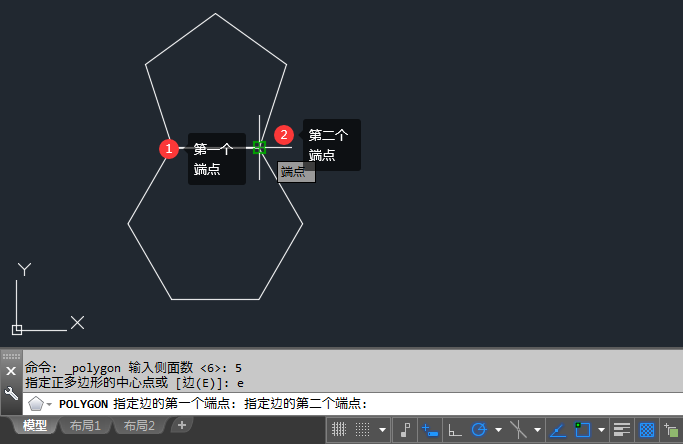

13、点击多边形的第一个端点与第二个端点。就可以完成了。

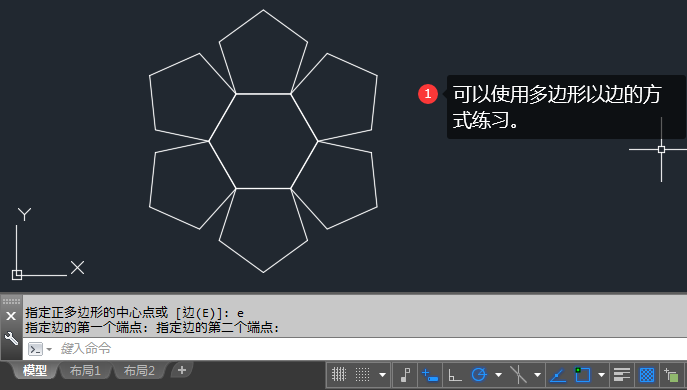

14、大家可以用这样的方法完成下面的图形。
