CAD OFFSET偏移命令




OFFSET偏移命令的用法:

在CAD命令行上输入O或是OFFSET命令空格,设置偏移的距离后空格,选择要偏移的对象后空格,再选择偏移的方向就完成了。


定义和用法:

OFFSET偏移,创建同心圆,平行线和等距曲线。可以在指定距离或通过一个点偏移对象。偏移对象后,可以使用个修剪和延伸之种有效的方式来创建包含多条平线和曲线的图形。


CAD中OFFSET偏移命令实用:

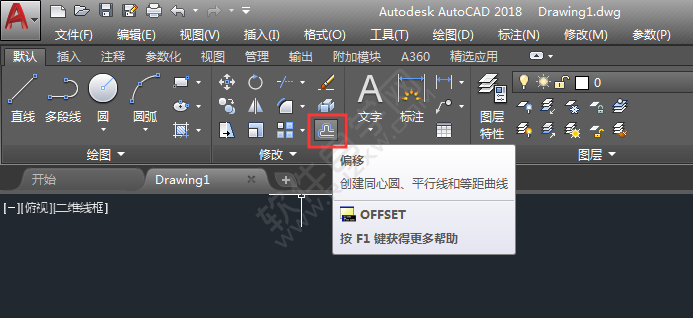

1、在CAD中,点击修改面板里面的偏移工具,或是输入OFFSET或O命令。效果如下:

_软件自学网

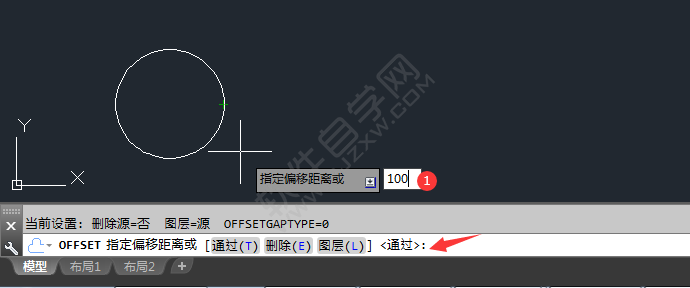

2、OFFSET指定偏移距离,输入偏移的参数。效果如下:

_软件自学网

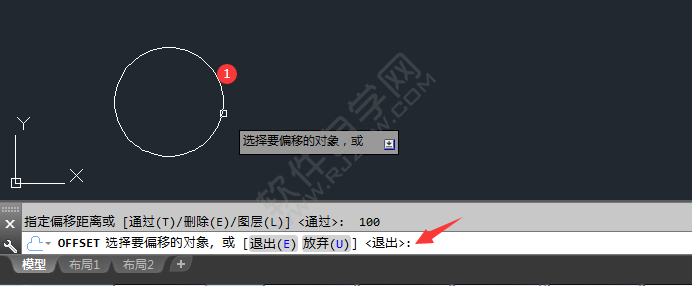

3、OFFSET选择要偏移的对象,选择圆角。效果如下:

_软件自学网

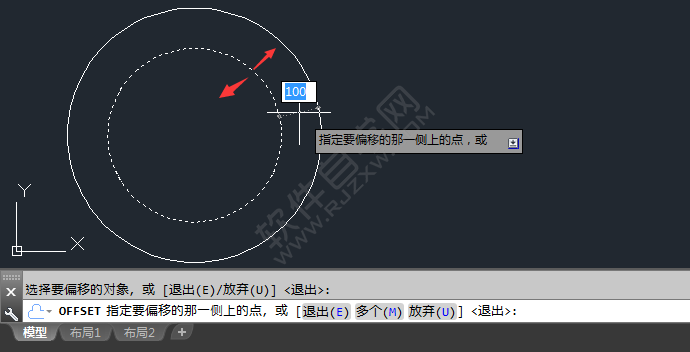

4、然后就可以向内或是向外偏移。效果如下:

_软件自学网

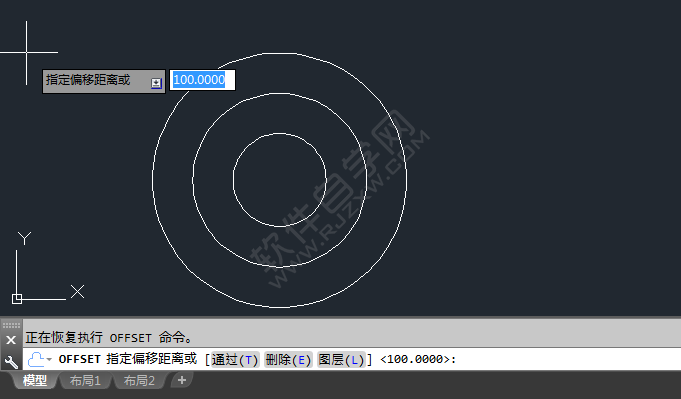

5、你也可以试一下向内偏移。效果如下:

_软件自学网

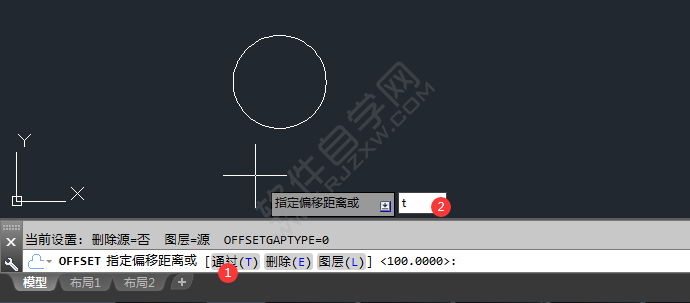

6、通过模式,点击通过(T)或是输入T空格。

_软件自学网

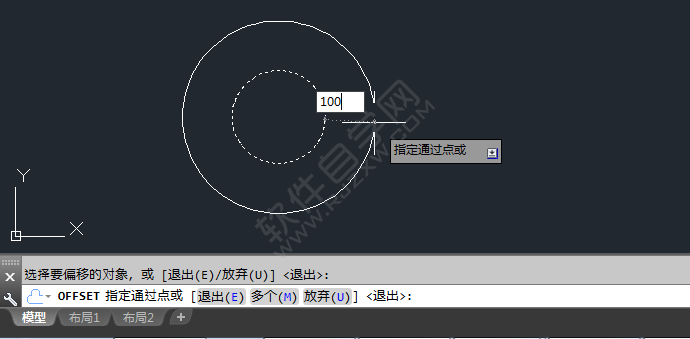

7、然后指定通过点,输入100空格。效果如下:

_软件自学网

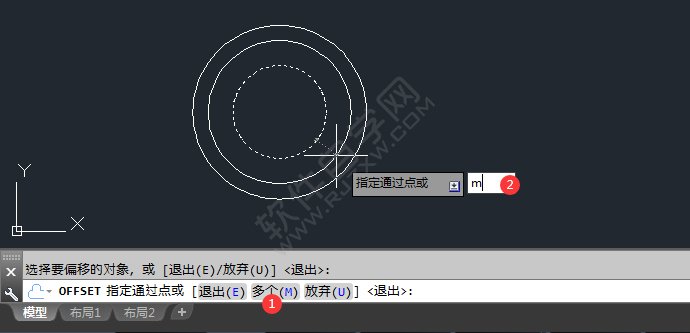

8、多个模式(M),就是输入M或是点多个(M)后。

_软件自学网

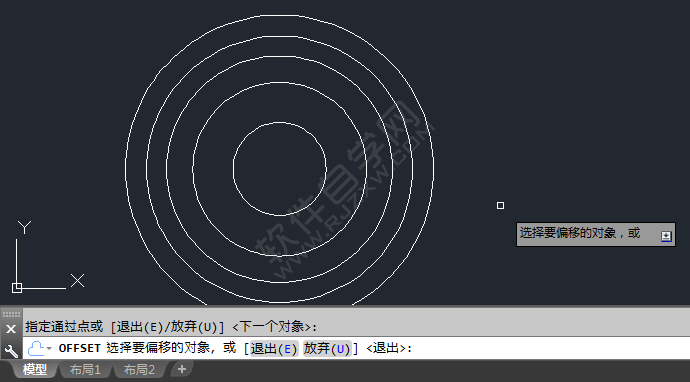

9、可以一直进行偏移了。效果如下:

_软件自学网
