CAXA2024使用拾取轴线进行镜像图形的方法

时间：2026-08-02 21:07:06  作者：彭老师
以下个绍的是CAXA2024使用拾取轴线进行镜像图形的方法，具体操作过程步骤如下：

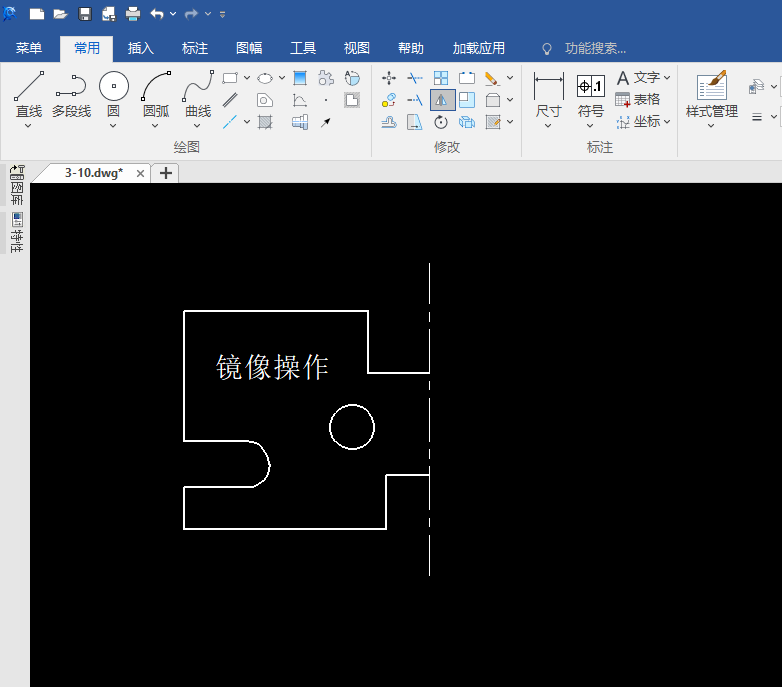

1、打开【CAXA2024】软件，打开做好的【设计文档】。如下图：

CAXA2024使用拾取轴线进行镜像图形的方法第1步

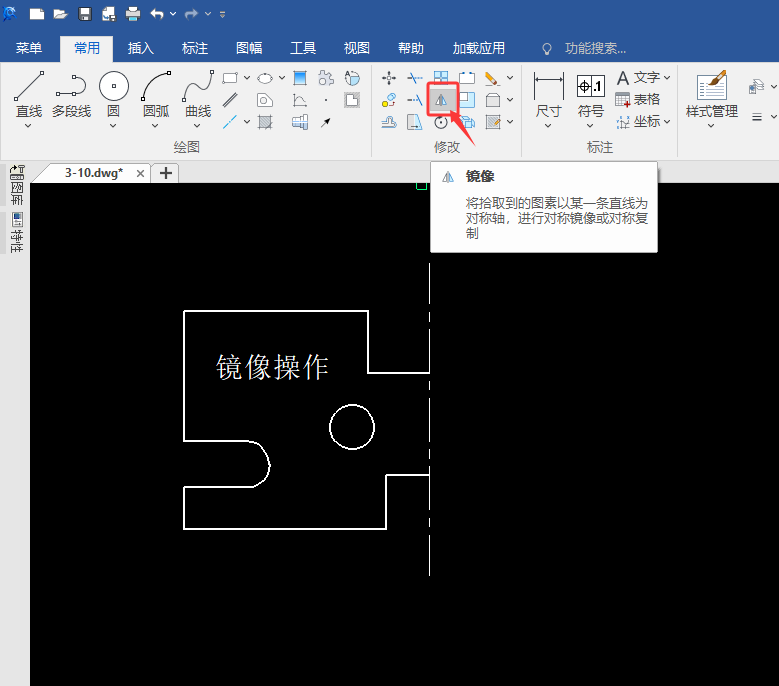

2、点击【镜像工具】图标，如下图：

CAXA2024使用拾取轴线进行镜像图形的方法第2步

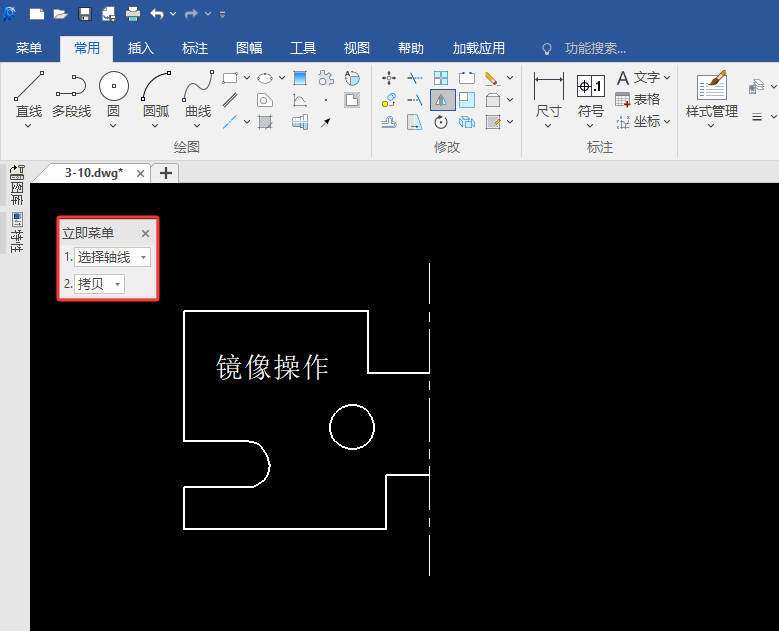

3、然后设置【选择轴线】，再选择【拷贝】选项。如下图：

CAXA2024使用拾取轴线进行镜像图形的方法第3步

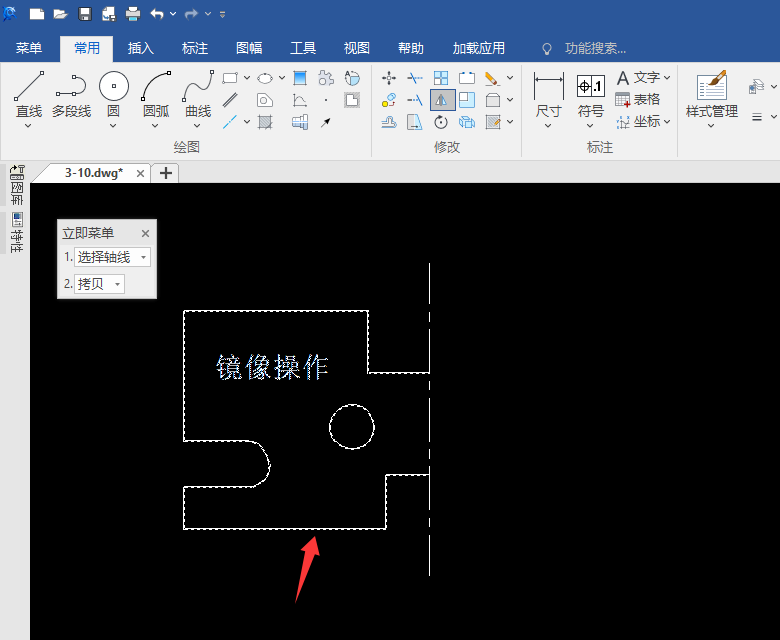

4、然后框选要镜像的【所有对象】，然后【空格】即后。如下图：

CAXA2024使用拾取轴线进行镜像图形的方法第4步

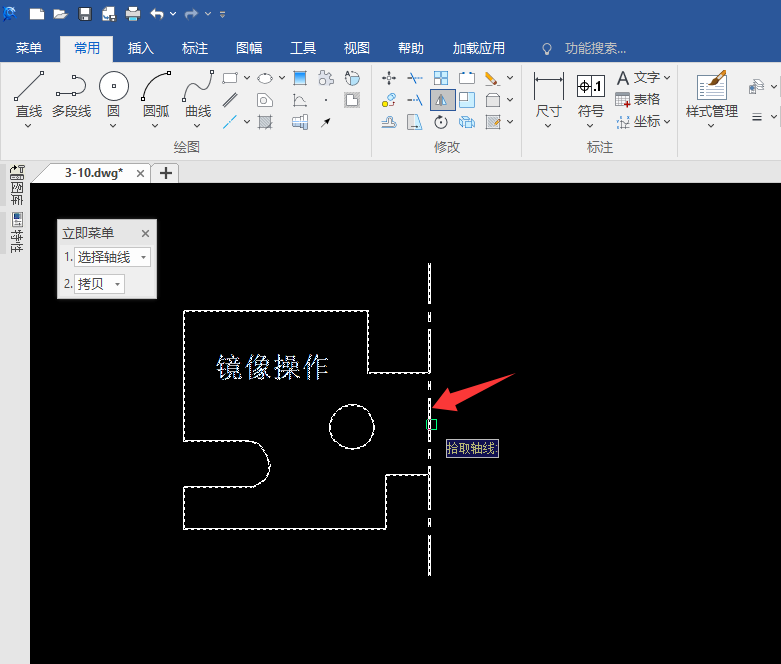

5、选择【拾取轴线】的对象。如下图：

CAXA2024使用拾取轴线进行镜像图形的方法第5步

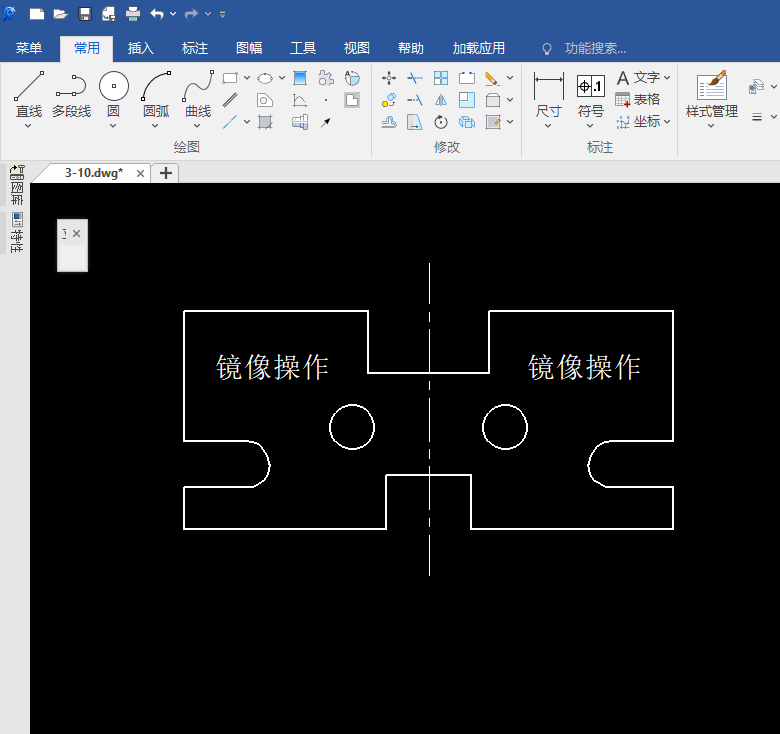

6、这样就完成了图形的【镜像】。如下图：

CAXA2024使用拾取轴线进行镜像图形的方法第6步
