中望椭圆弧创建的方法

时间：2025-09-26 10:57:44  作者：彭老师
下面给大家分享的是中望椭圆弧创建的方法。具体操作过程步骤如下：

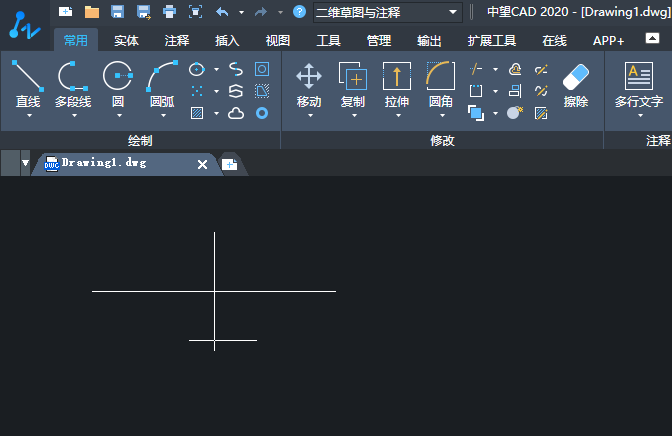

1、打开中望CAD2020软件，创建下面的图形出来。如下图：

中望椭圆弧创建的方法第1步

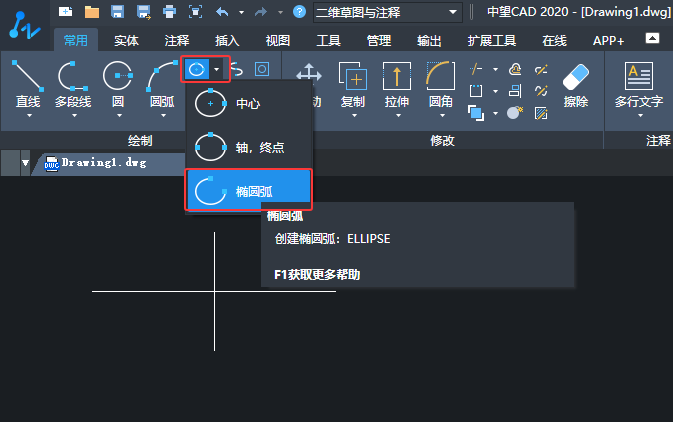

2、然后再点击绘制里面的椭圆弧工具。如下图：

中望椭圆弧创建的方法第2步

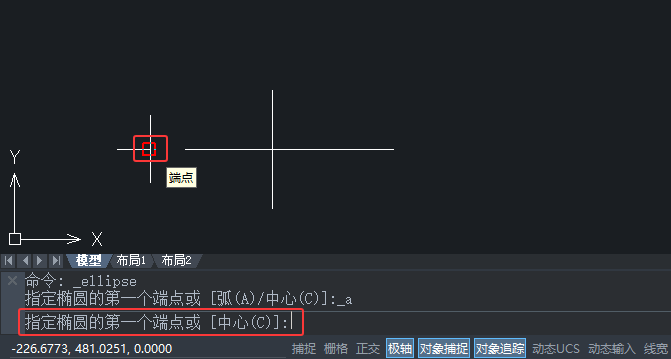

3、指定椭圆的第一个端点，选择直线的端点。

中望椭圆弧创建的方法第3步

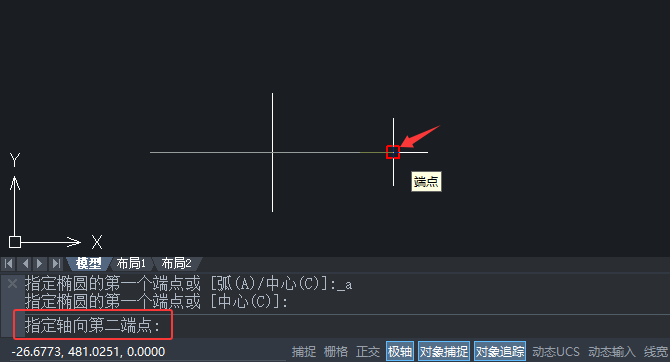

4、然后再点击指定轴向第二端点位置。

中望椭圆弧创建的方法第4步

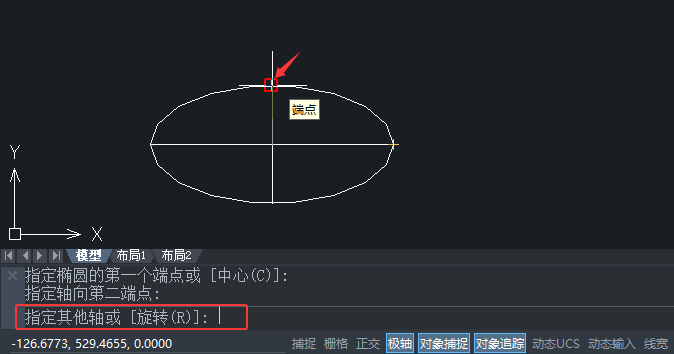

5、指定其他轴的位置。

中望椭圆弧创建的方法第5步

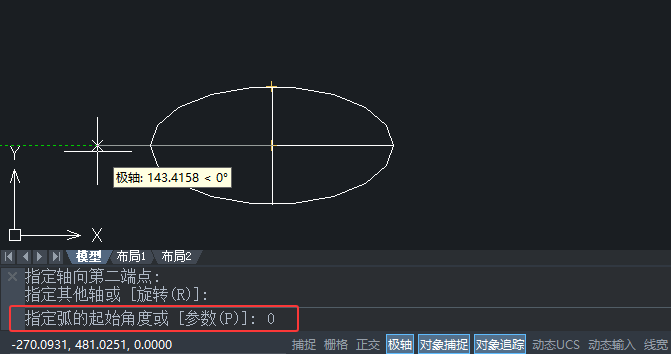

6、指定弧的起始角度输入0，空格。

中望椭圆弧创建的方法第6步

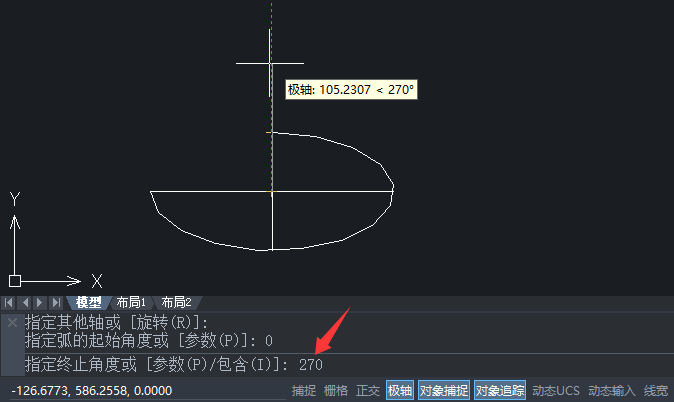

7、然后再指定终止角度输入270，空格。

中望椭圆弧创建的方法第7步

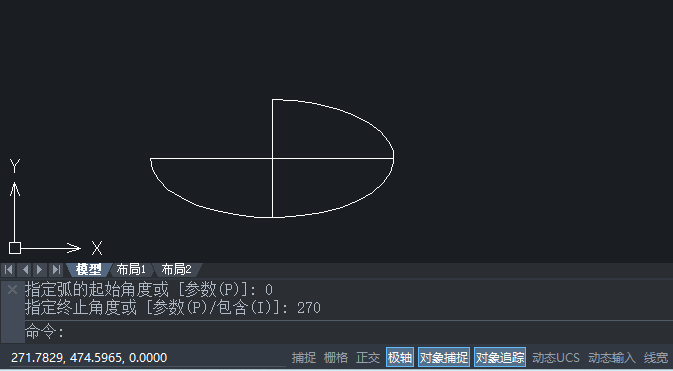

8、这样就创建好了椭圆弧对象。
中望椭圆弧创建的方法第8步
