SW构造几何线的用法


SW构造几何线的用法:

在Solidworks中,选择对象,点击构造几何线,实线就会变成虚线。


定义和用法:

构造几何线是把草图对象转换成虚线。作为几何中心线用。


SW构造几何线的使用方法:

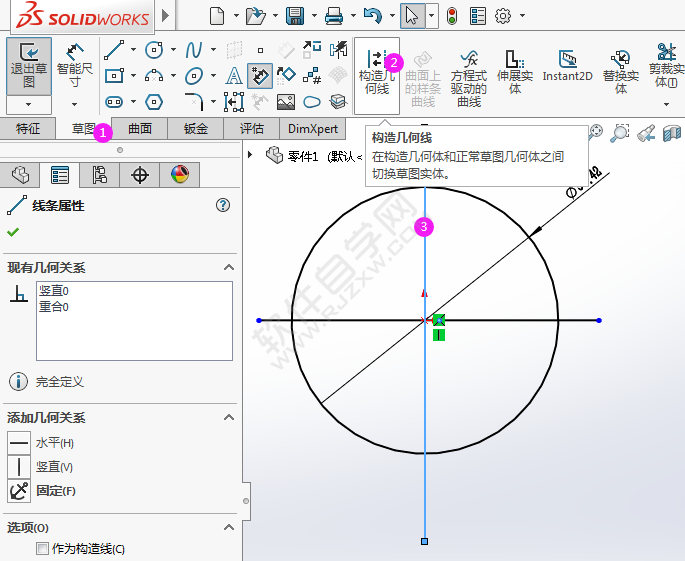

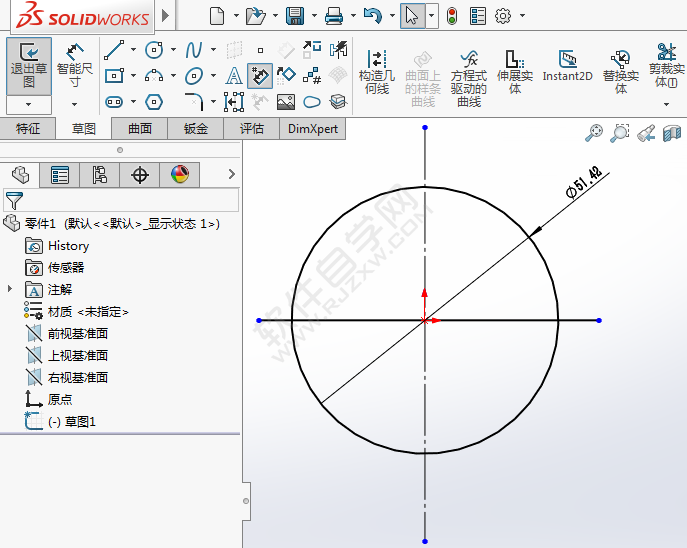

1、选中直线,点击草图,点击构造几何线。

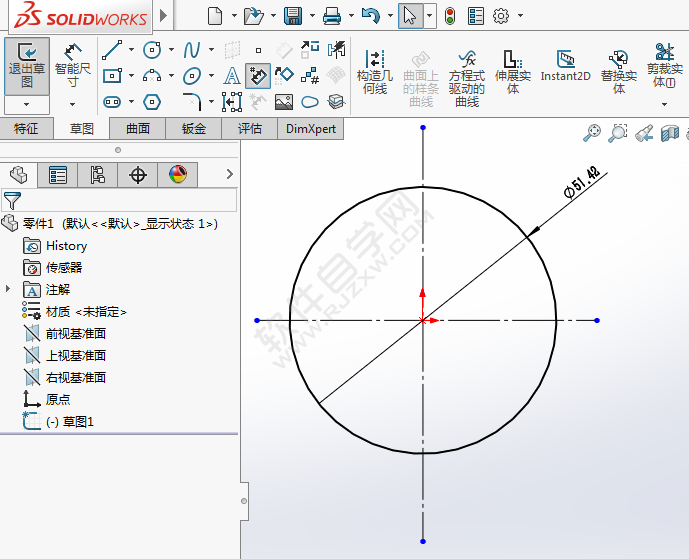

2、这样直线就会转换为虚线的效果,当然也可以用这个功能把虚线转换为实线。

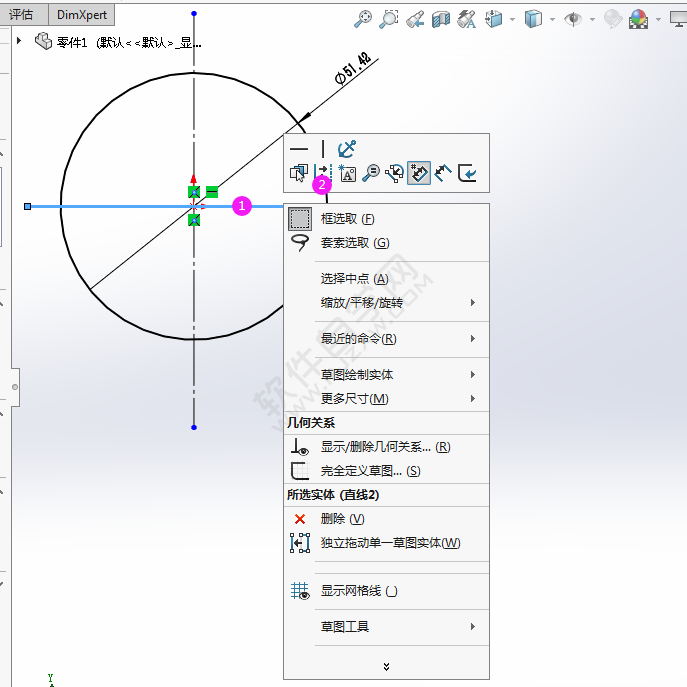

3、如果草图中找不到这个工具,那就选中直线,右击绘制出,也会出现这样工具。

4、点击一个这个工具的图标,就会完成实线转换成虚线了。
