solidworks将实体零件转换成钣金零件

转换到钣金命令可让您指定将实体零件转换成钣金零件所需的厚度、折弯和切口。

1、生成实体零件。

2、单击 转换到钣金 （“钣金”工具栏）或 插入 > 钣金 > 转换到钣金。

（1）、选择使用规格表。
（2）、在 选择表格 中，选择要使用的规格表，或单击 浏览，然后浏览到规格表。

4、在钣金参数下：

（1）、 选择一个面作为钣金零件的固定面。

5、在折弯边线下，选择要形成折弯的模型边线。

（1）、将显示样式更改为隐藏线可见将更容易选择边线。

（4）、要恢复默认值，可右键单击折弯边线或切口边线并选择恢复默认值。

 6、在边角默认值下设定切口选项。 要通过为单个切口设定选项来覆盖这些默认值：

（1）、在找到切口边线下选择显示标注。
（2）、在图形区域中单击缝隙标注中的默认。

（3）、在弹出窗口中设定切口选项。
（4）、在图形区域中单击右键，然后单击 确定 。
7、在自定义折弯系数下设置折弯系数类型和数值。
8、要为插入的折弯添加释放槽切除，可在自动切释放槽下选择释放槽切除类型： 矩形、撕裂形或矩圆形。

（1）、撕裂形 释放槽是插入折弯所需的最小尺寸。
（2）、如果选择矩形或矩圆形，请指定释放槽比例。 9、单击 。

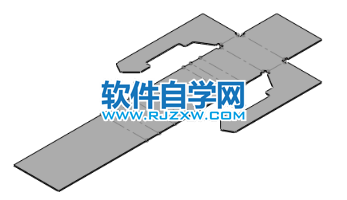

10、单击 展开 （“钣金”工具栏）可以使用您指定的折弯和切口展开零件。
