SOLIDWORKS基体法兰/薄片


基体法兰是新钣金零件的第一个特征。

基体法兰特征被添加到 SOLIDWORKS 零件后,系统就会将该零件标记为钣金零件。 折弯添加到适当位置,并且特定的钣金特征被添加到 FeatureManager 设计树中。

_软件自学网

基体法兰特征是从草图生成的。 草图可以是以下任何一种轮廓:

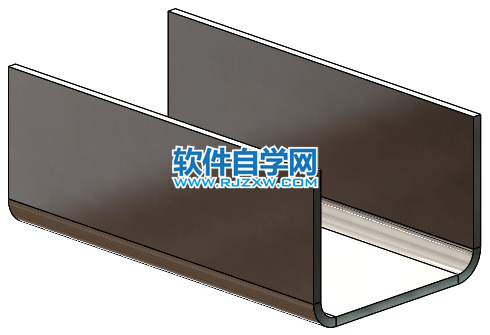

单一开环 单一开环轮廓可用于拉伸、旋转、剖面、路径、引导线以及钣金。 典型的开环轮廓以直线或其它草图实体绘制。

样条曲线对于带开环轮廓的钣金为无效的草图实体。

_软件自学网_软件自学网

单一闭环 单一闭环轮廓可用于拉伸、旋转、剖面、路径、引导线以及钣金。 典型的单一闭环轮廓是用圆、方形、闭环样条曲线以及其它封闭的几何形状绘制的。
多个连通闭环 多重封闭轮廓可用于拉伸、旋转以及钣金。 如果有一个以上的轮廓,其中一个轮廓必须包含其它轮廓。 您可使用 PropertyManager 中的轮廓选择_软件自学网选取一个或多个轮廓以将之转换为特征。

典型的多重封闭轮廓是用圆、矩形以及其它封闭的几何形状绘制的。

_软件自学网

多重封闭轮廓也可分离。 典型的多重非连通闭环轮廓是用圆、矩形以及其它封闭的几何形状绘制的。

_软件自学网

基体法兰特征的厚度和折弯半径将成为其它钣金特征的默认值。
