SW从何处开始草图


1.当您生成一个新零件或装配体时,这三个默认的基准面会与特定的视图对正。为第一个草图选择的基准面决定零件的方位。
_软件自学网

2.例如,如果您在视图定向对话框中选择*前视(或在工程图中添加前视图),则视图垂直于前视基准面。

3.如果您打开新零件并选择草图绘制工具,则会提示您选取基准面。

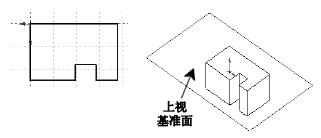

4.如果您的第一张草图是上视图,选取上视基准面。

_软件自学网

5.如果第一张草图为左视图或右视图,选择右视基准面。

6.您并不一定要使用系统默认的基准面来绘制您的第一个草图;您可以生成一个任意角度的新基准面。但是视图的方向仍由系统默认基准面来决定。

7.您可使用方向对话框中的更新标准视图_软件自学网将零件重新定向(如将前视定向到上视)。
