ug草图移动的用法


ug草图移动的定义和用法:

定义:在UG草图中,UG移动,是将草图对象从另个位置移置另一个位置。也可以将部分草图移置新的位置。

用法:点击主页菜单--直接草图的移动工具--选择要移动的草图对象--设置移动的起点--再设置移动的终点。


ug草图移动的使用方法:

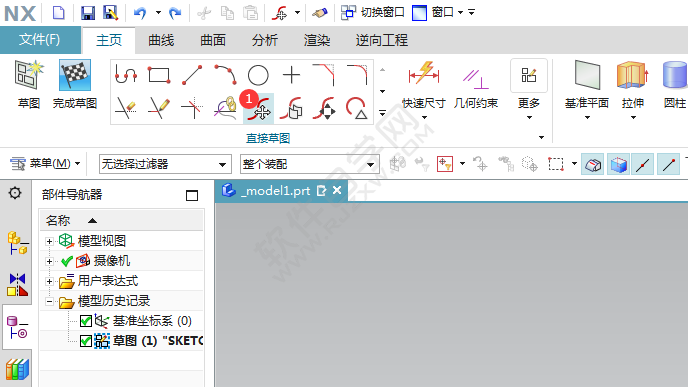

1、点击主页选项里面的直接草图栏,再点击移动工具。效果如下:

_软件自学网

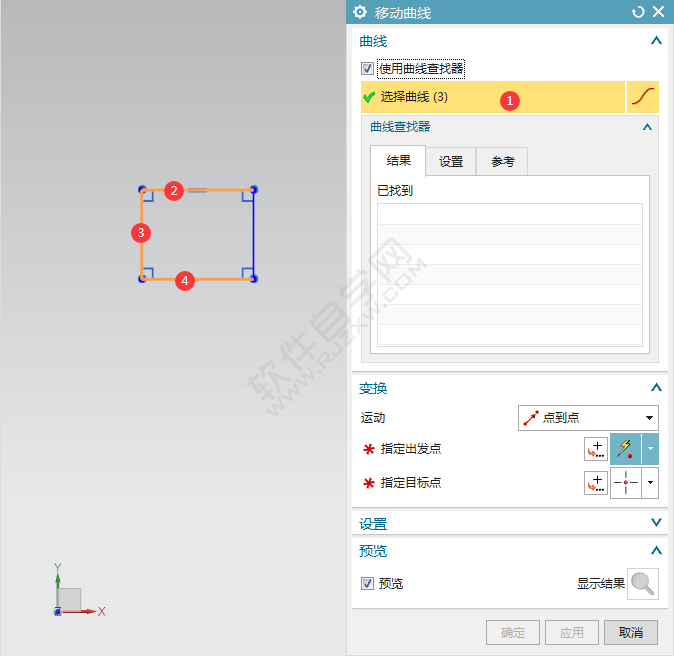

2、弹出移动曲线对话框,选择曲线,是选择要移动的曲线。

_软件自学网

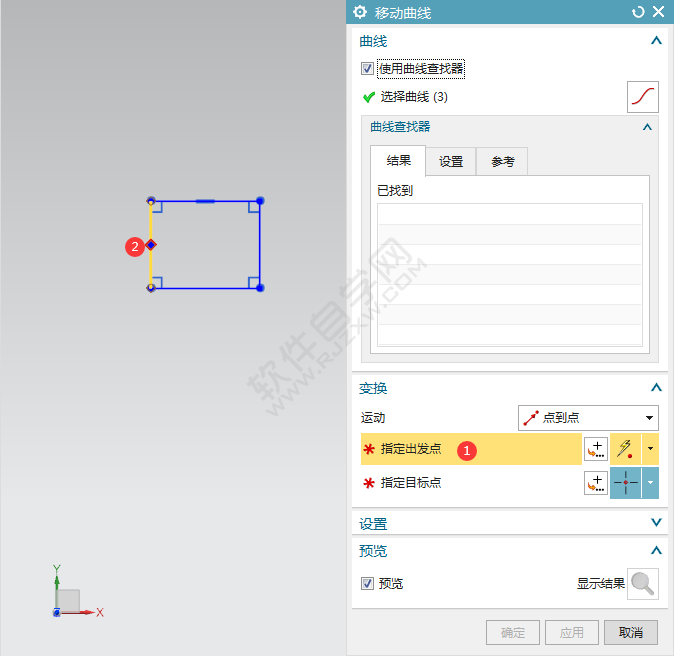

3、指定出发点。选中间直线的中间。

_软件自学网

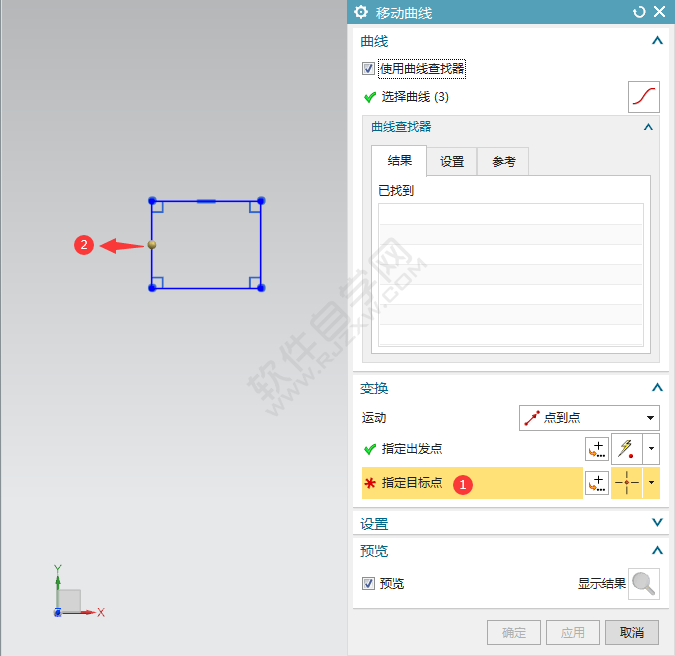

4、指定目标点,向左方点一点。

_软件自学网

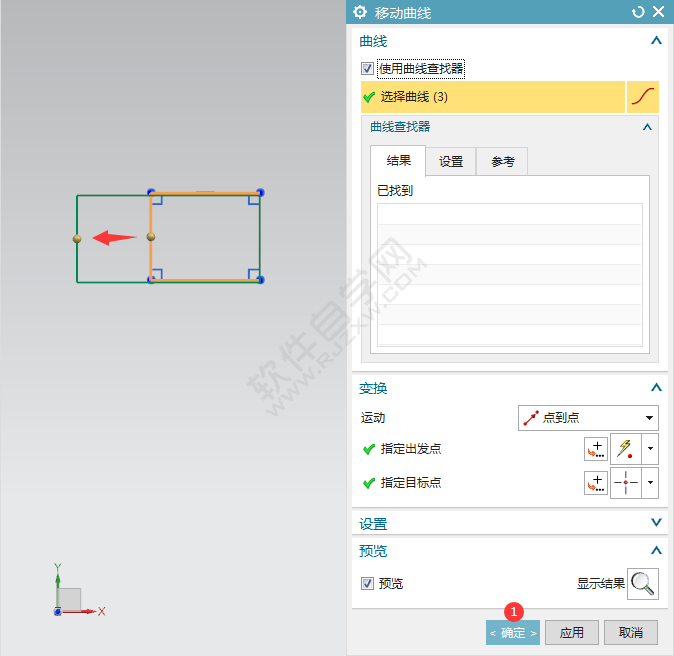

5、这样就会拉伸长目标点的位置。点击确定。

_软件自学网

6、选对象部分一般是拉伸效果,选全部就是整体移动。

_软件自学网
