ug草图调整曲线尺寸的用法

ug草图调整曲线尺寸的用法和定义：

ug草图调整曲线尺寸的定义是通过更改半径或直径调整一组曲线的尺寸，并调整相邻曲线以适应。

ug草图调整曲线尺寸的用法是点击主页菜单--直接草图--调整曲线尺寸--选择对象--设置新尺寸确定。

ug草图调整曲线尺寸的用法：

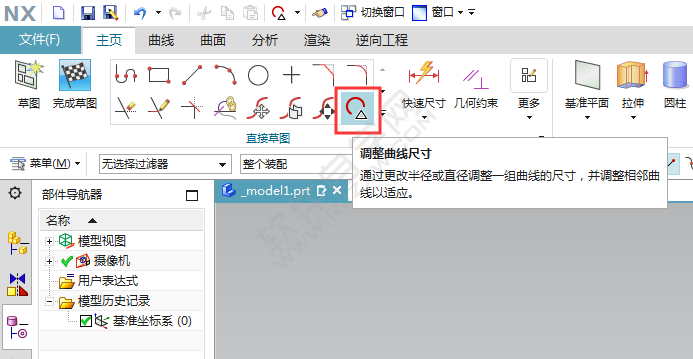

1、点击NX软件，点击主页菜单--点击直接草图里面的调整曲线尺寸工具。

_软件自学网

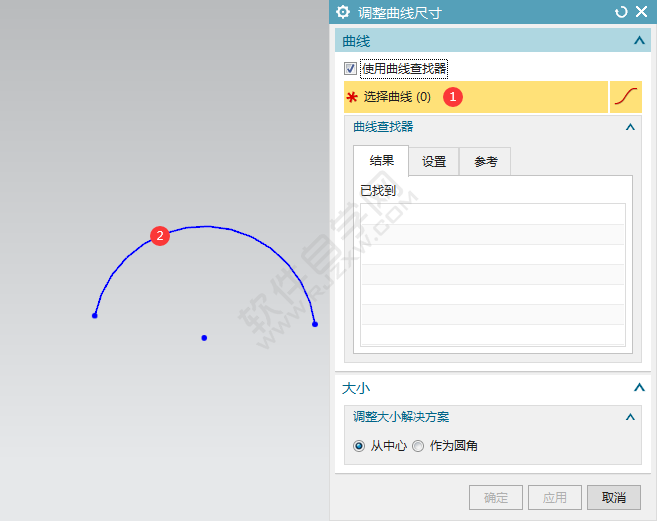

2、弹出调整曲线尺寸面板，点击选择曲线。

_软件自学网

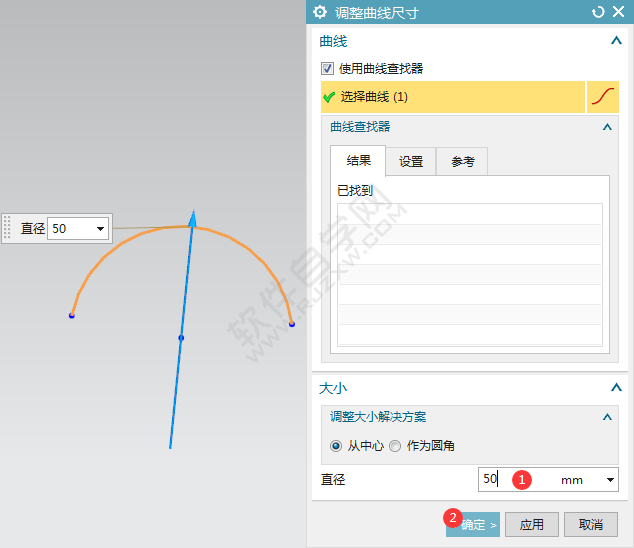

3、然后设置新的半径出来，然后点击确定。

_软件自学网

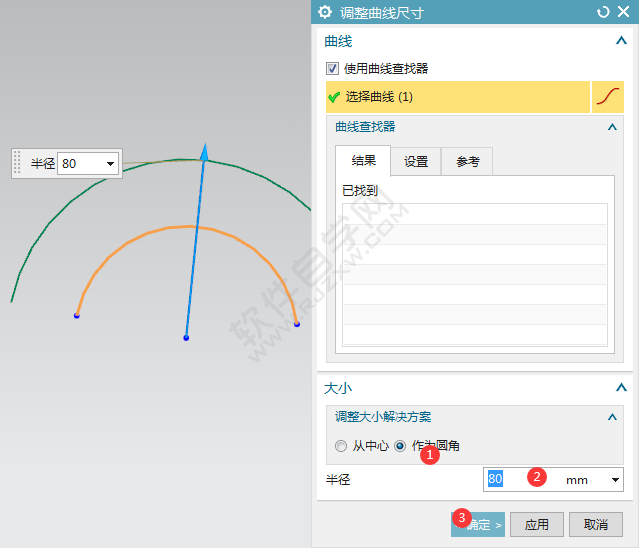

4、也可以设置从作为圆角模式处理，点击确定。效果如下：

_软件自学网
