ug多边形工具的用法

ug多边形的用法:

打开NX12软件--新建文件--点击主页--点击草图--选择基准面--选择多边形工具--设置多边形参数--固定多边形中心点。

定义和用法：

UG多边形工具，可以使用三种模式创建多边形，一种是边距离加角度，一种是外接于圆半径加角度，一种是内切与圆加角度来创建自已指定的多边形的边来创建多边形。

ug多边形工具的用法：

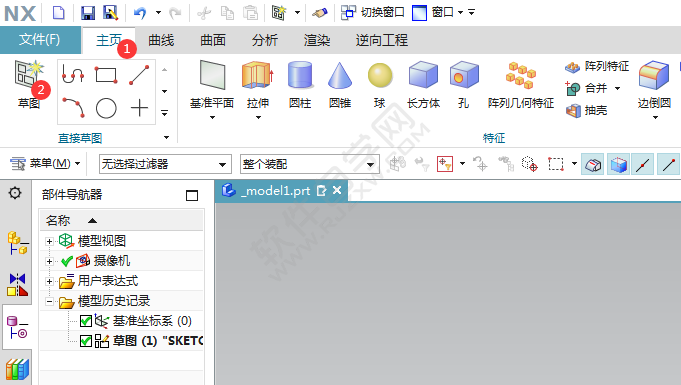

1、打开NX软件，点击主页菜单里面的草图绘制。

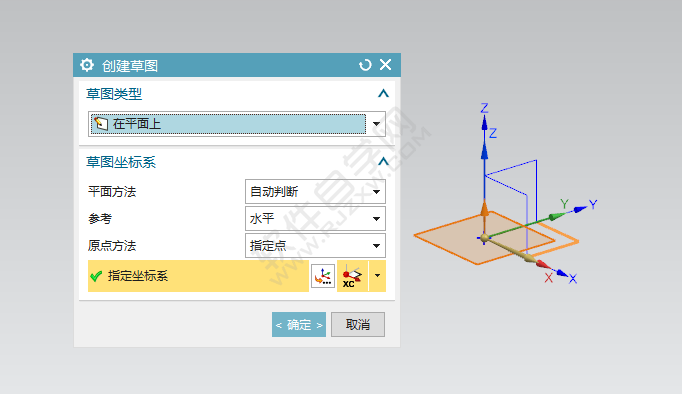

2、弹出创建草图面板，点击坐标的XY基准面，点击面板上面的确定。

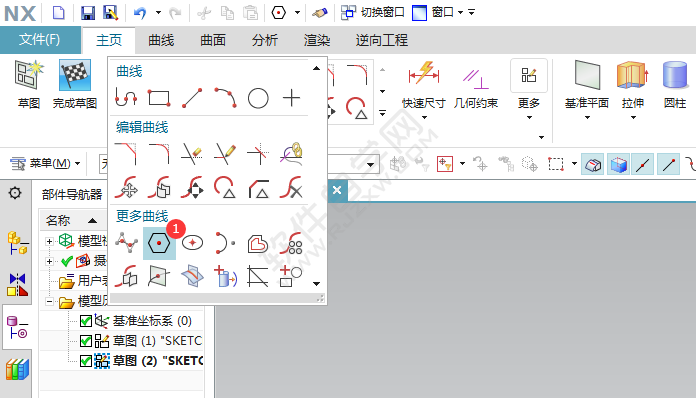

3、进入草图模式，点击多边形工具。

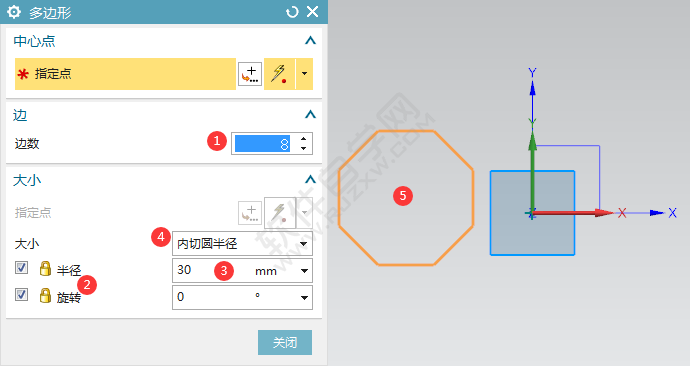

4、弹出多边形工具面板，设置边参数，大小模式为内切圆半径，设置半径大小，旋转角度后，给多形边定中心点。

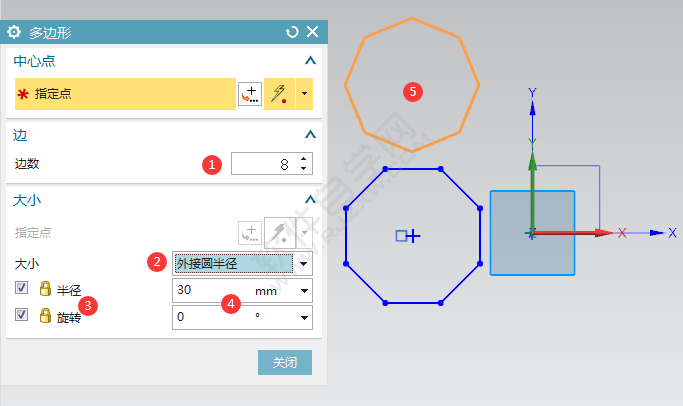

5、另一种是外接圆半径模式。设置半径与旋转角度，也是同样的指定多边形的中心点。

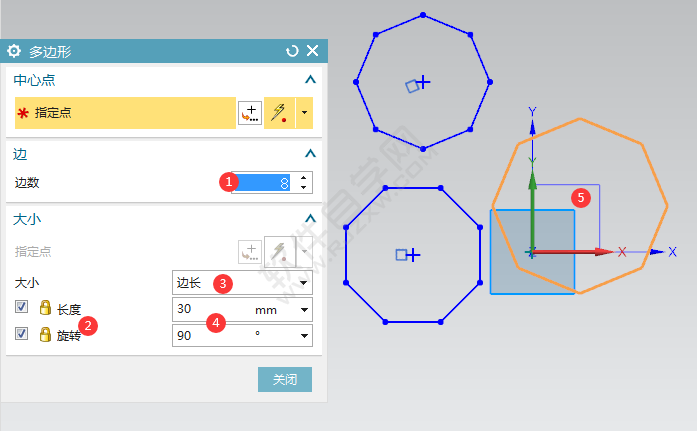

6、第三种是以边长的方法，设置好参数后，指定多边形的中心点。

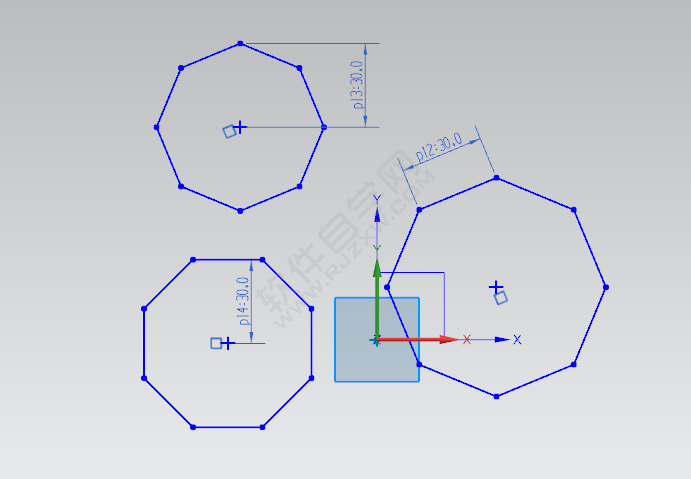

7、同样的参数，你会发现不同的模式，结果多边形的大小不一样。
