用Solidworks2024画一个传统大鼓的详细方法

时间：2025-10-21 20:26:07  作者：彭老师
以下介绍的是用Solidworks2024画一个传统大鼓的详细方法，具体绘制方法步骤如下：

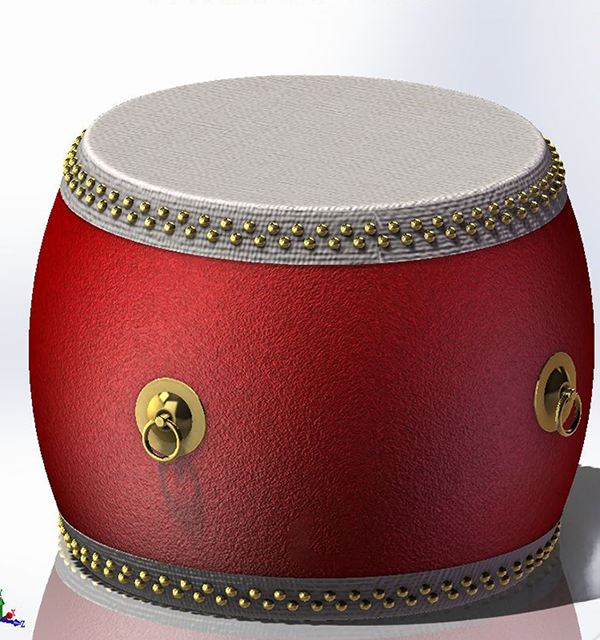

效果图：
用Solidworks2024画一个传统大鼓的详细方法第1步

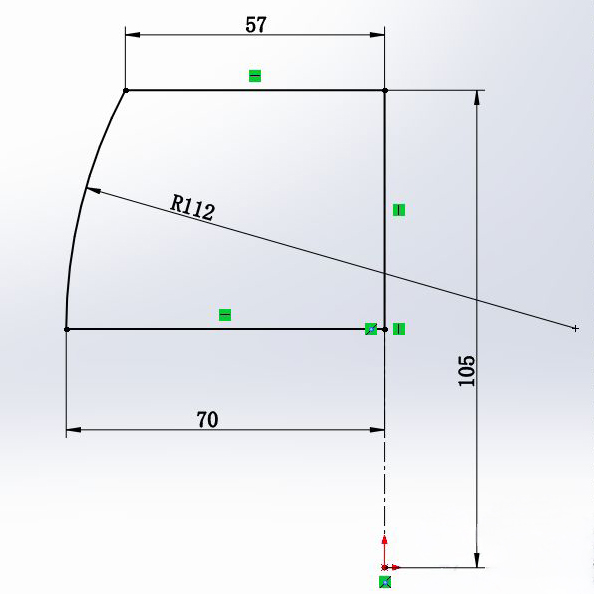

1.、SolidWorks2024，新建零件，打开在前视基准面上画草图。
用Solidworks2024画一个传统大鼓的详细方法第2步

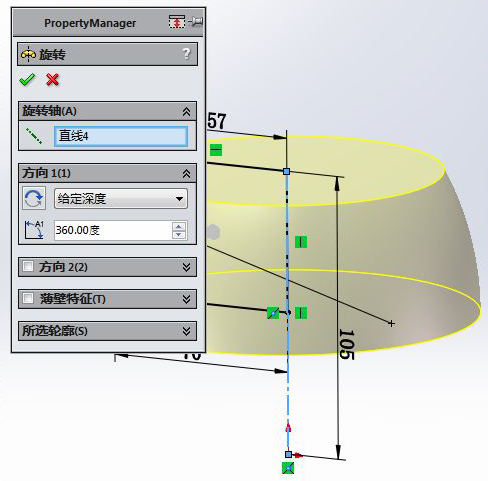

2、旋转。（也可以旋转后再抽壳）
用Solidworks2024画一个传统大鼓的详细方法第3步
3、还是在前视面上画草图，左侧是等距边线：0.3 。
用Solidworks2024画一个传统大鼓的详细方法第4步

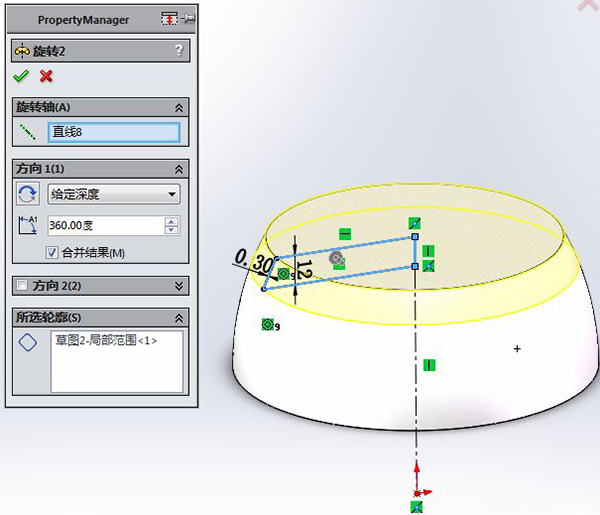

4、旋转。（去掉合并结果，也可以对该实体抽壳）
用Solidworks2024画一个传统大鼓的详细方法第5步

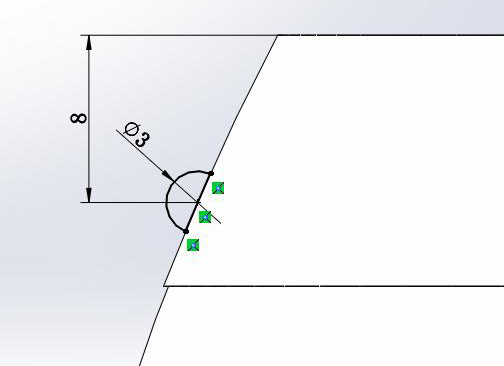

5、在前视面上画圆剪裁掉一半。
用Solidworks2024画一个传统大鼓的详细方法第6步

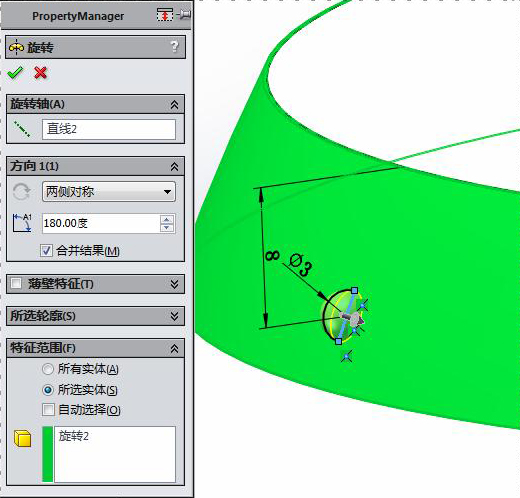

6、旋转，两侧对称：180度，只与绿色实体合并结果。
用Solidworks2024画一个传统大鼓的详细方法第7步

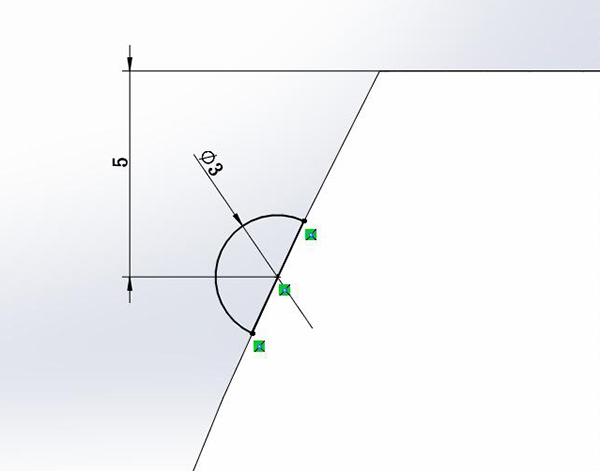

7、在右视基准面画半圆，旋转和上一步相同。
用Solidworks2024画一个传统大鼓的详细方法第8步

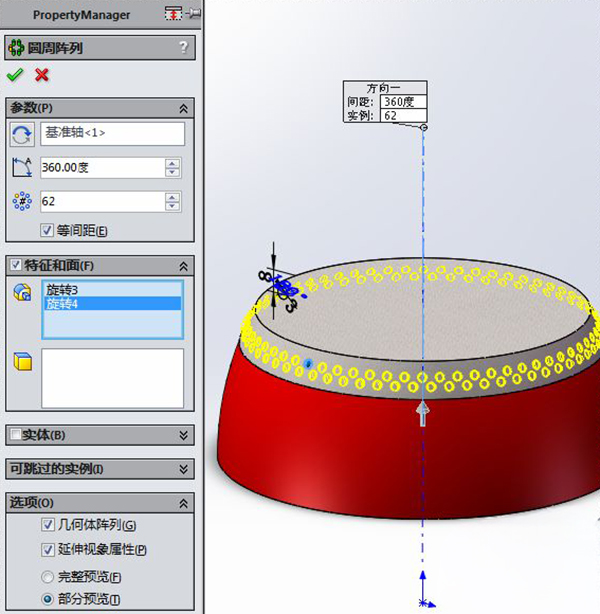

8、圆周阵列特征，显示临时轴，围绕临时轴阵列：62个。
用Solidworks2024画一个传统大鼓的详细方法第9步

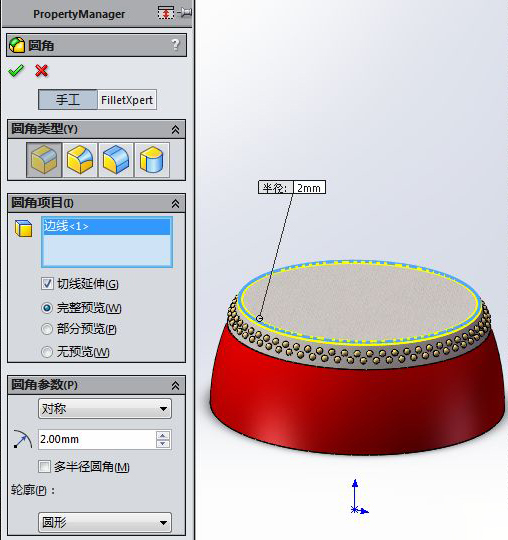

9、圆角。
用Solidworks2024画一个传统大鼓的详细方法第10步
10、镜像两个实体到下方。
用Solidworks2024画一个传统大鼓的详细方法第11步

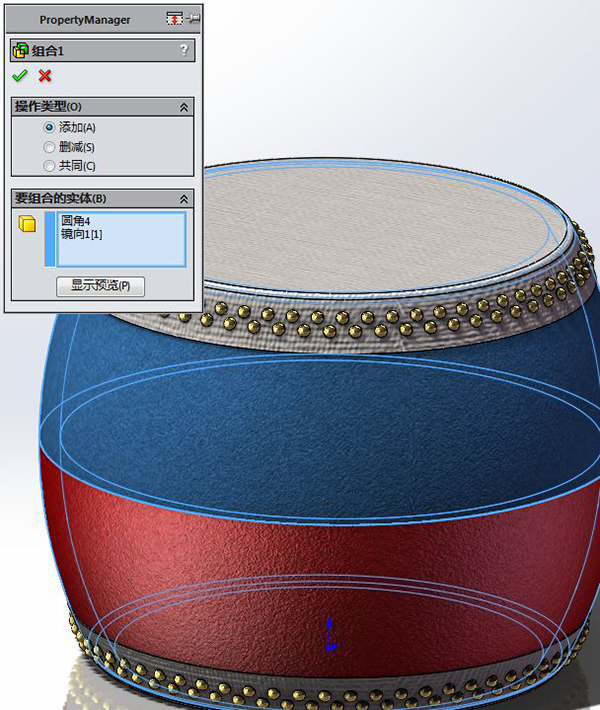

11、组合鼓实体。
用Solidworks2024画一个传统大鼓的详细方法第12步

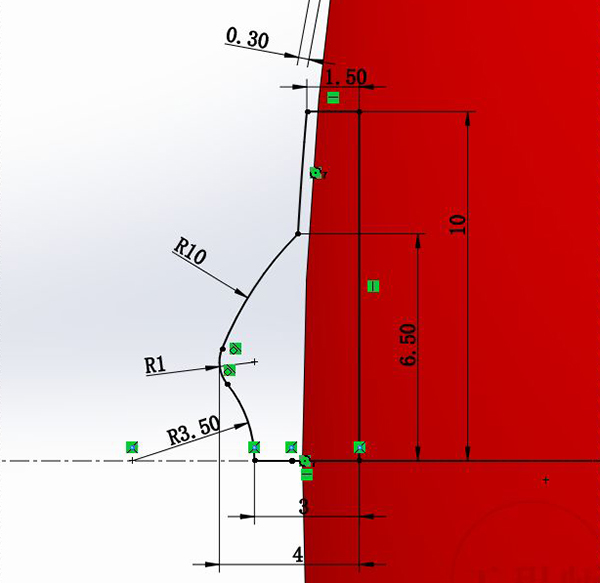

12、在前视面上户草图。（左上角的圆是等距边线：0.3 ）
用Solidworks2024画一个传统大鼓的详细方法第13步

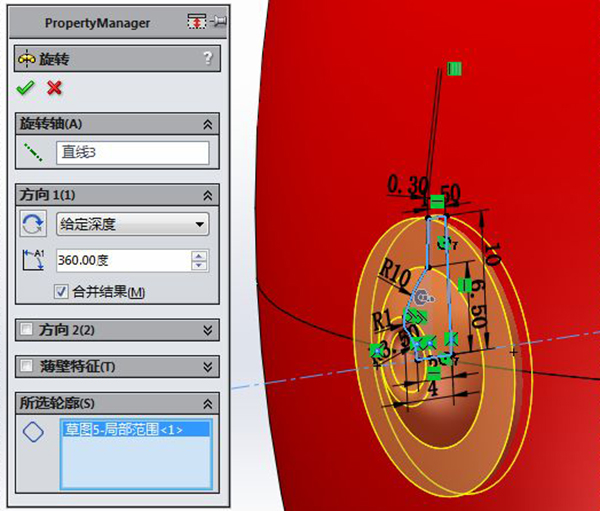

12、旋转。
用Solidworks2024画一个传统大鼓的详细方法第14步

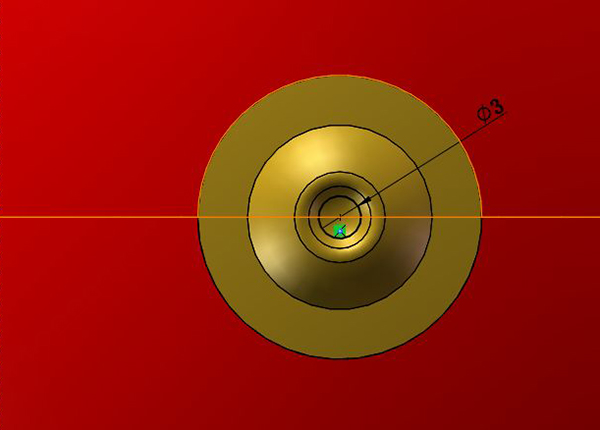

13、在右视面画圆。
用Solidworks2024画一个传统大鼓的详细方法第15步

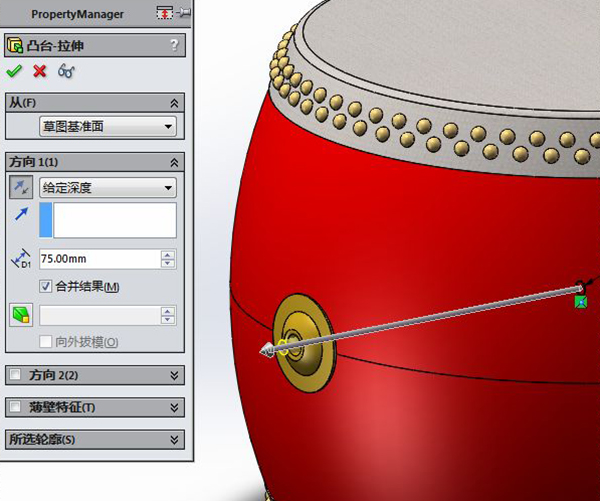

14、拉伸。
用Solidworks2024画一个传统大鼓的详细方法第16步

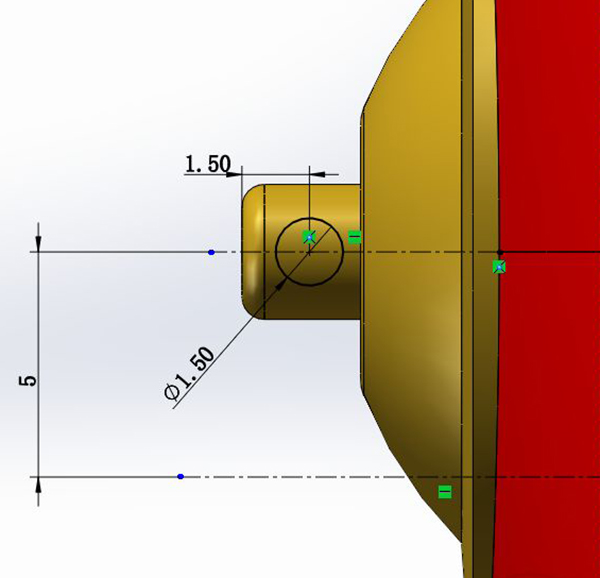

15、在前视面画圆和中心线。

用Solidworks2024画一个传统大鼓的详细方法第17步

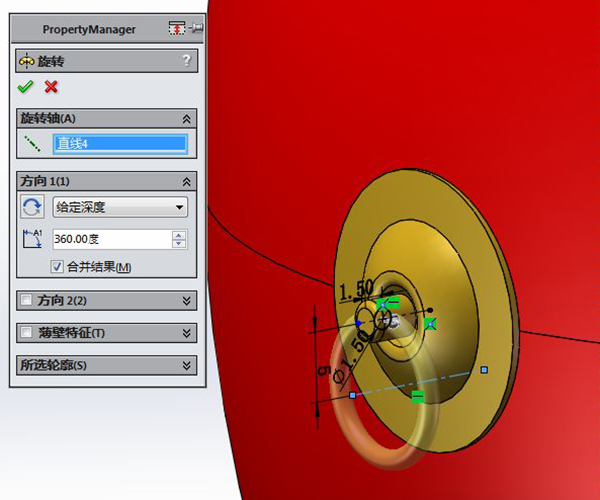

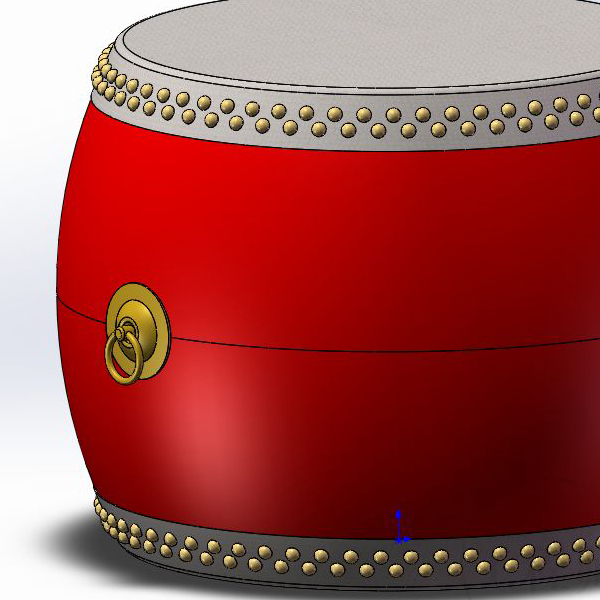

16、旋转。
用Solidworks2024画一个传统大鼓的详细方法第18步

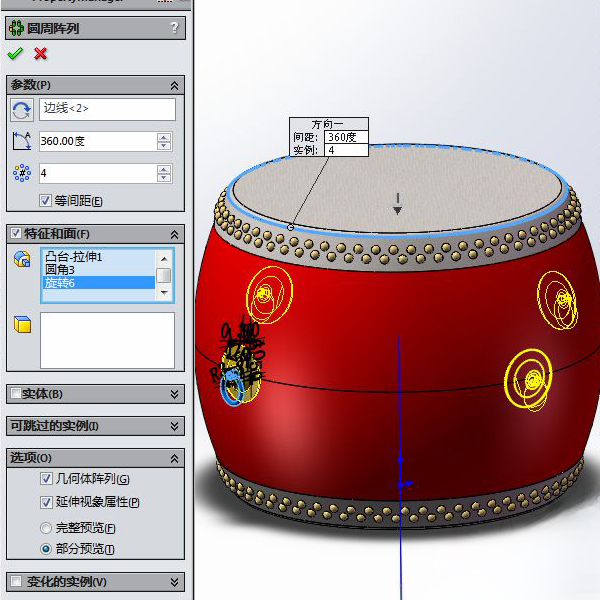

17、圆周阵列——特征：4个。
用Solidworks2024画一个传统大鼓的详细方法第19步
18、鼓画完了，保存零件。
用Solidworks2024画一个传统大鼓的详细方法第20步
