SW2026绘制原样画直线草图的方法

时间：2026-09-26 19:08:59  作者：彭老师
SW2026绘制原样画直线草图的方法：

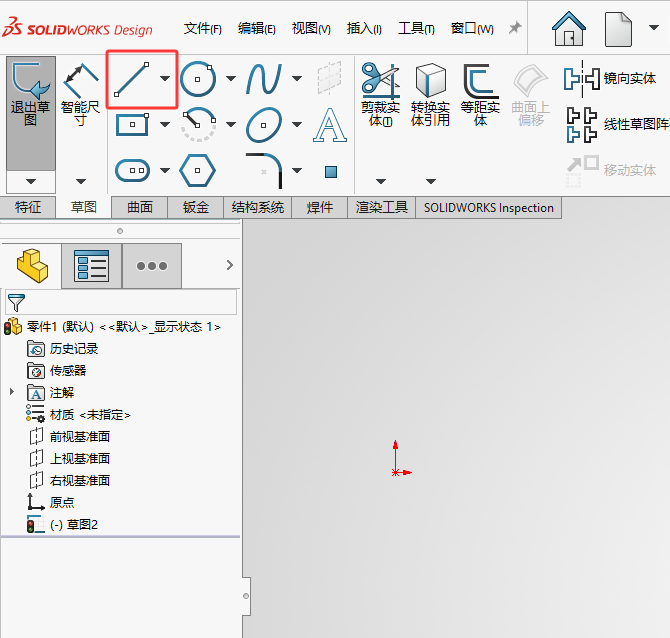

第1步、进入【上视基准面】选择，然后点击【直线工具】即可。

SW2026绘制原样画直线草图的方法第1步

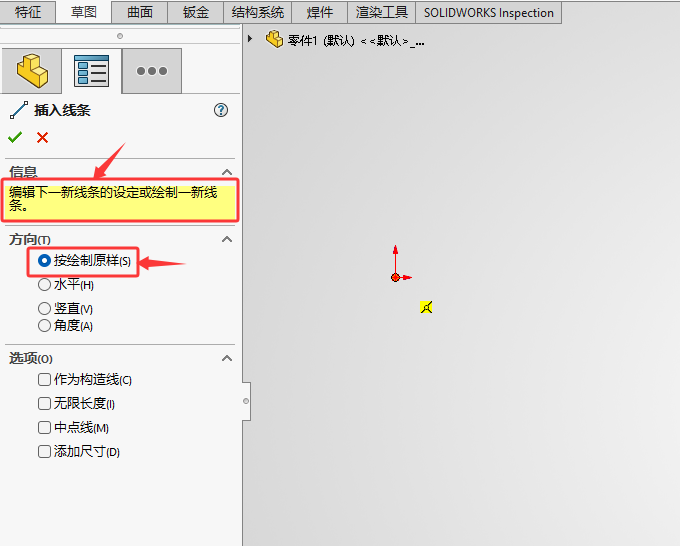

第2步、编辑下一新线条的设定或绘制一新线条，方向选择【按绘制原样】。

SW2026绘制原样画直线草图的方法第2步

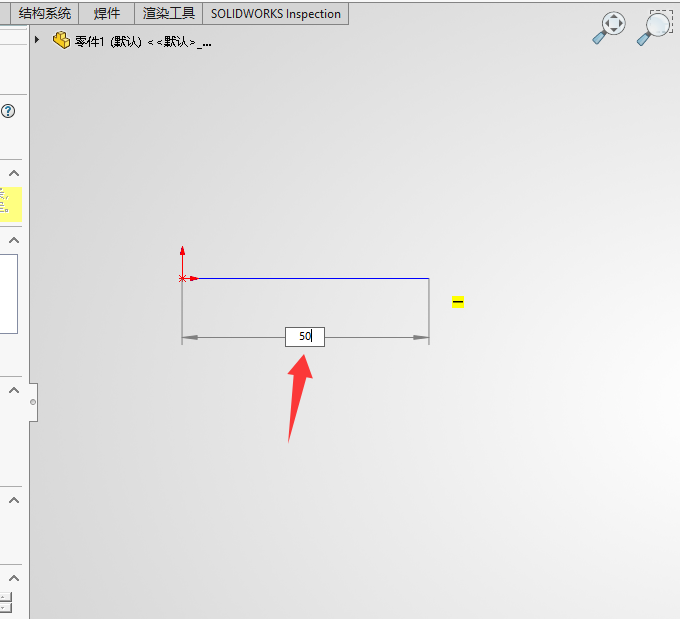

第3步、然后点击原点，然后向水平方向，输入直线长度【50】即可。

SW2026绘制原样画直线草图的方法第3步

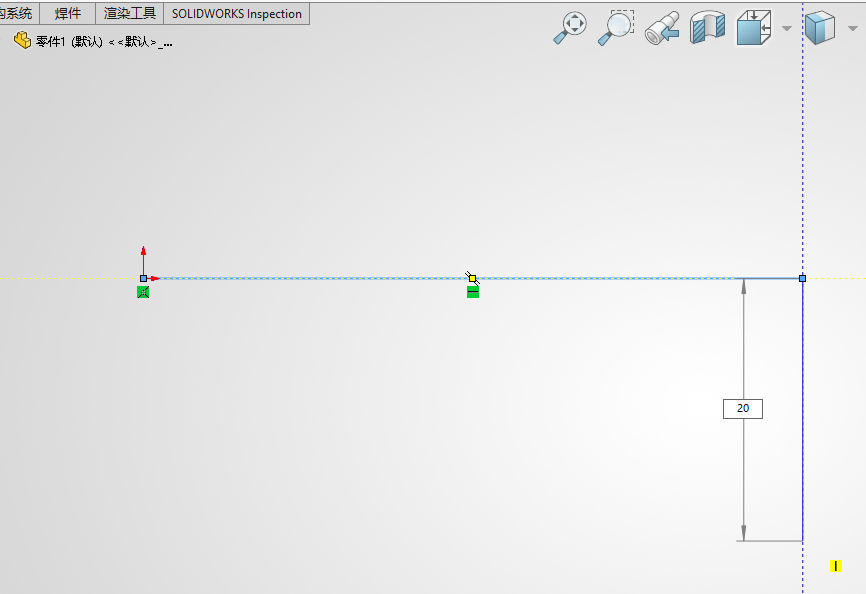

第4步、然后向下输入【20】长度即可。

SW2026绘制原样画直线草图的方法第4步

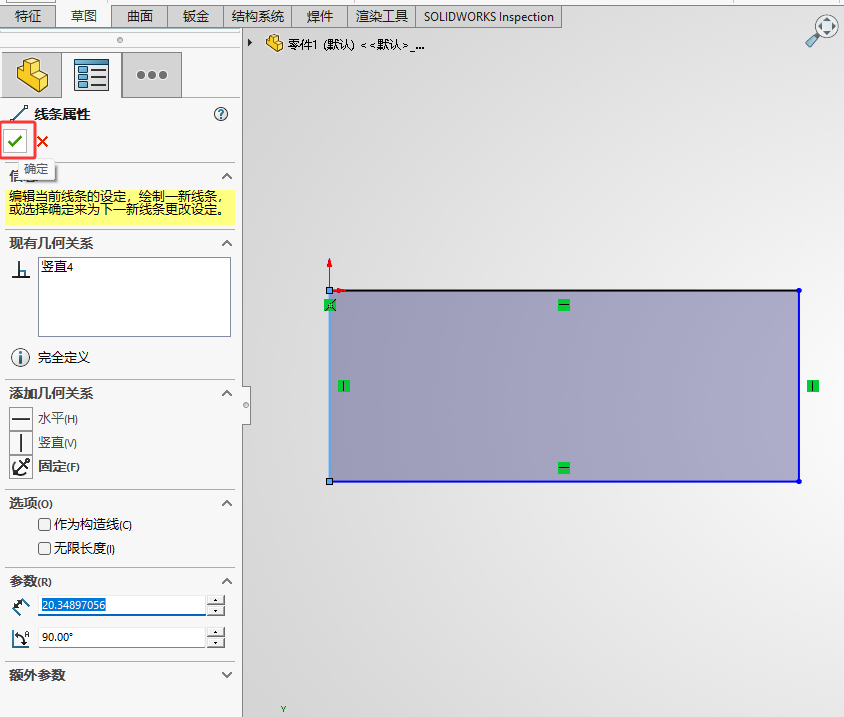

第5步、使用同样的方法，就可以创建一个矩形了，点击【确定】即可。

SW2026绘制原样画直线草图的方法第5步

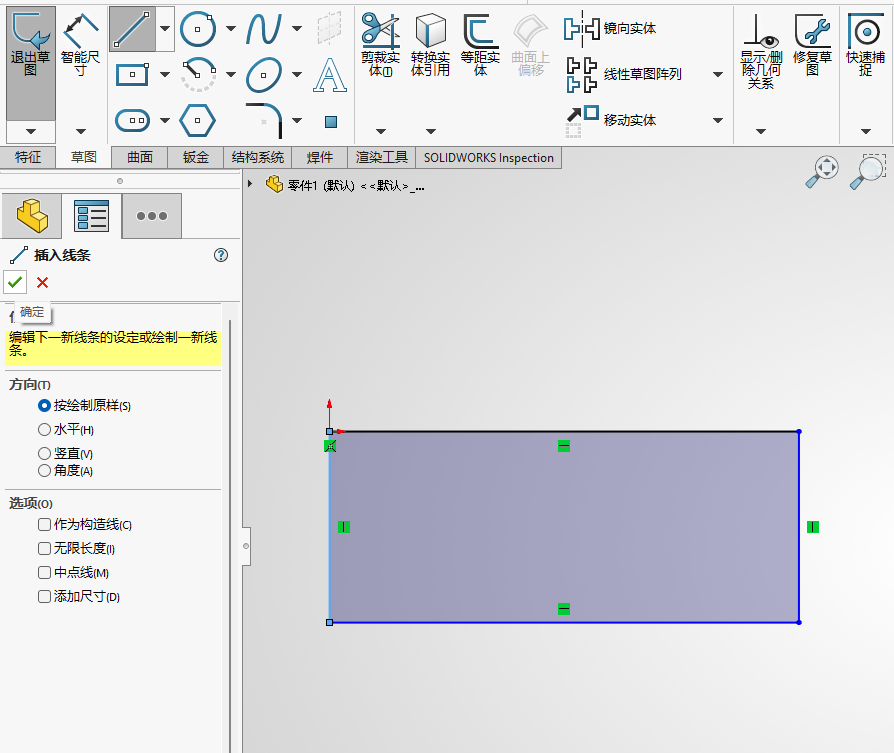

第6步、创建好了图形后，点击【确定】即可。

SW2026绘制原样画直线草图的方法第6步

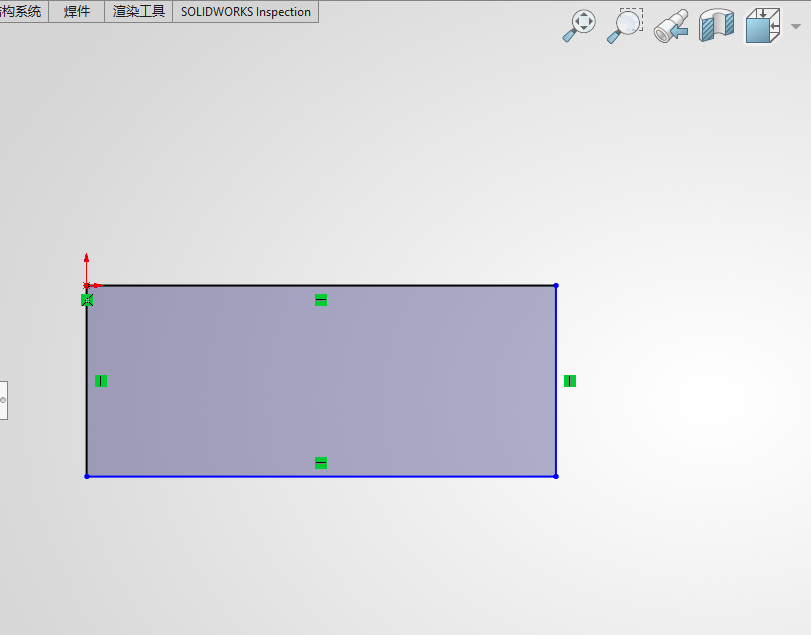

第7步、这样就可以使用直线画矩形了。

SW2026绘制原样画直线草图的方法第7步
