CREO6.0如何用两个曲面相交成曲线的方法

时间：2025-10-12 11:27:45  作者：彭老师
以下介绍的是CREO6.0如何用两个曲面相交成曲线的方法，具体操作过程步骤如下：

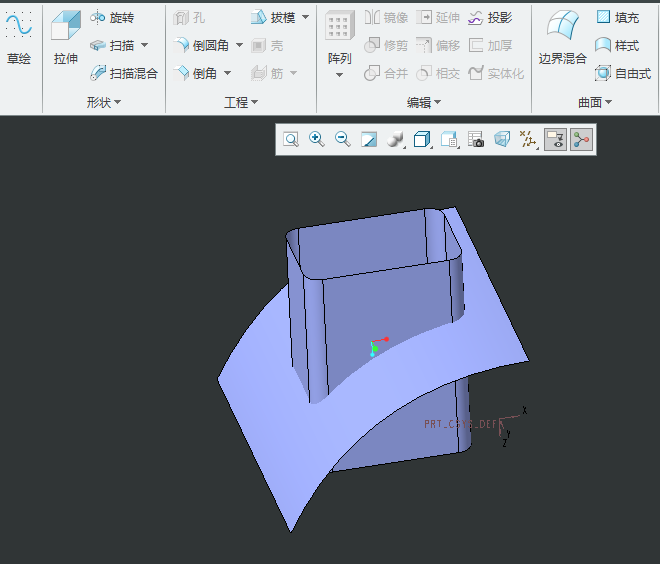

1、打开CREO6.0软件，新建零件，新建两个曲面对象，如下图：

CREO6.0如何用两个曲面相交成曲线的方法第1步

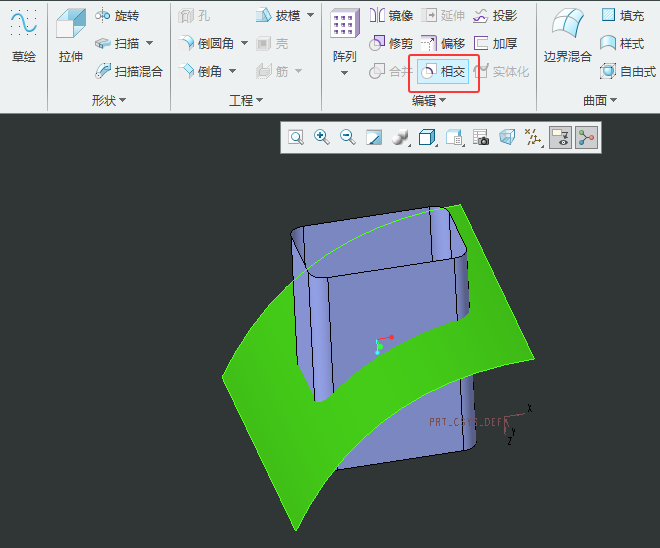

2、选择曲面对象，点击相交工具。如下图：

CREO6.0如何用两个曲面相交成曲线的方法第2步

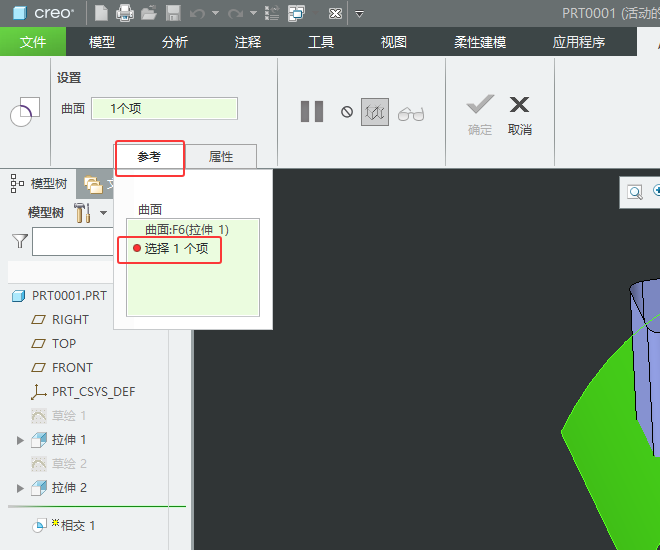

3、设置曲面只有1个项，点击参考选项，点击选择1个项，如下图：

CREO6.0如何用两个曲面相交成曲线的方法第3步

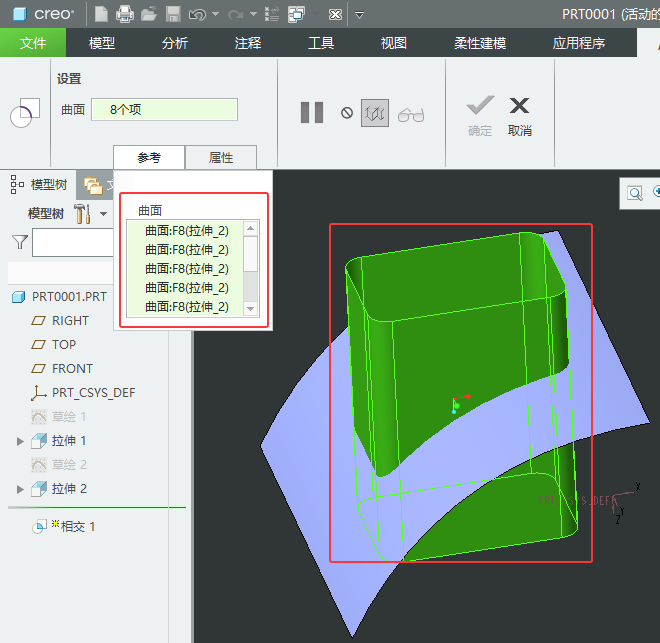

4、按住Ctrl不放，选择所有曲面选项。如下图：

CREO6.0如何用两个曲面相交成曲线的方法第4步

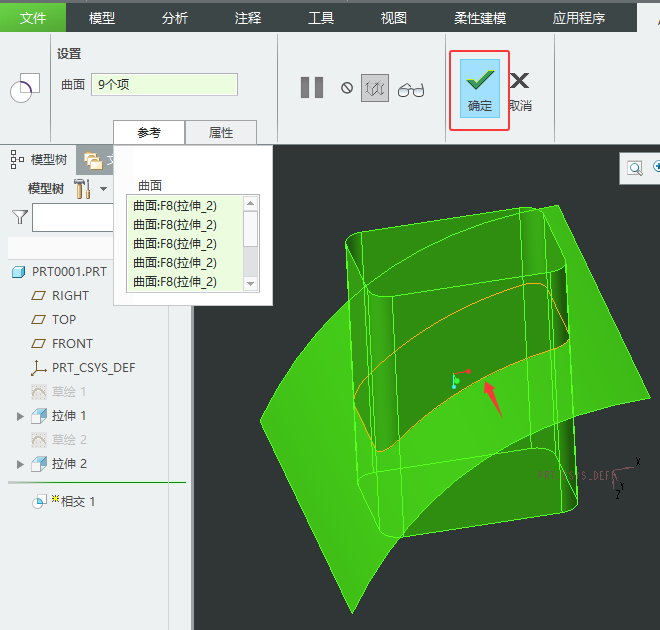

5、选完了所有的曲面对象后，点击确定即可。如下图：

CREO6.0如何用两个曲面相交成曲线的方法第5步

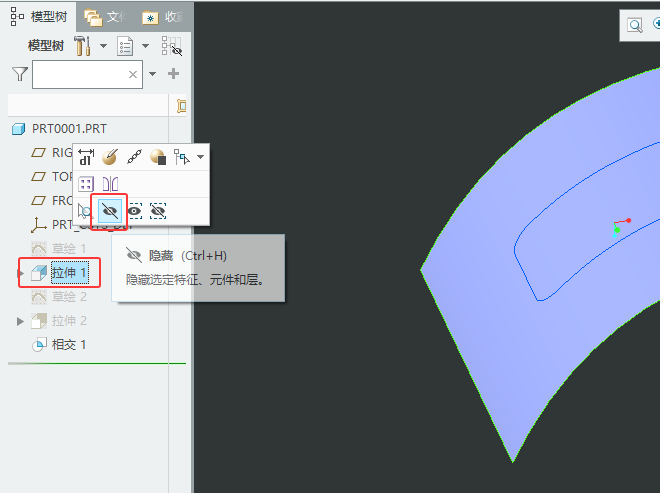

6、隐藏一下之前的拉伸曲面的特征，如下图：

CREO6.0如何用两个曲面相交成曲线的方法第6步

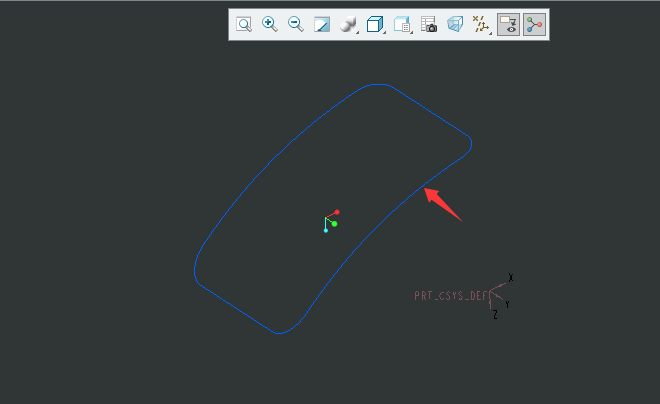

7、这样就可以得到两个曲面相交的曲线对象，如下图：
CREO6.0如何用两个曲面相交成曲线的方法第7步
