cad线性标注怎样使用

cad线性标注怎样使用，您可以采用多个方向和对齐方式为各种对象类型创建若干类型的标注。

基本的标注类型为线性标注、径向标注、角度标注、同基准标注和弧长标注。使用 DIM 命令根据要标注的对象类型自动创建标注。

型号：笔记本

系统：win10系统

软件：CAD2022软件

DIM命令

1 1、使用DIM命令创建水平标注。线性标注可以水平放置，可根据放置文字时光标的移动方式。
cad线性标注怎样使用第1步

2 2、使用DIM命令创建对齐标注。线性标注可以对齐放置，可根据放置文字时光标的移动方式。
cad线性标注怎样使用第2步

3 3、使用DIM命令创建垂直标注。线性标注可以垂直放置，可根据放置文字时光标的移动方式。
cad线性标注怎样使用第3步

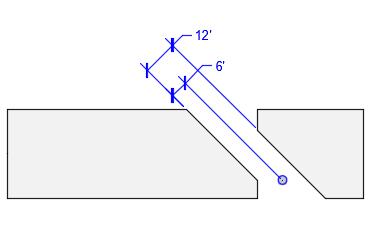

4 4、在旋转的标注中，尺寸线与尺寸界线原点形成一定的角度。在此示例中，标注旋转的指定角度等于该槽的角度。
cad线性标注怎样使用第4步

END

还可以创建尺寸线与尺寸界线不垂直的线性标注。这些称为倾斜标注，它们最常用于等轴测草图。在本例中，尺寸线的角度将定向于 30 度和 60 度，具体取决于当前的等轴测平面。
