cad如何修改矩形尺寸的方法

在CAD中如何修改矩形尺寸，只要使用拉伸工具来完成，选择要注意是选矩形的位置。

下面给大家介绍的是cad如何修改矩形尺寸的方法，希望能帮助到大家！

型号：台式电脑

系统：WIN10系统

软件：CAD2022软件

拉伸命令：STRETCH命令

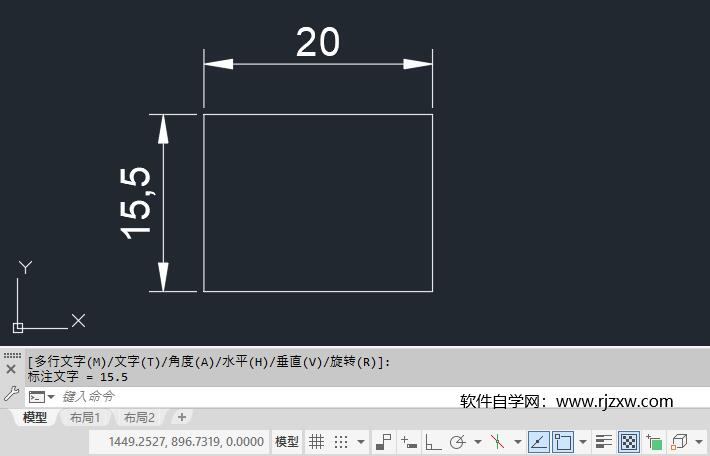

1 1、打开CAD2022软件，绘制一个20x15.5mm矩形，效果如下：
cad如何修改矩形尺寸的方法第1步

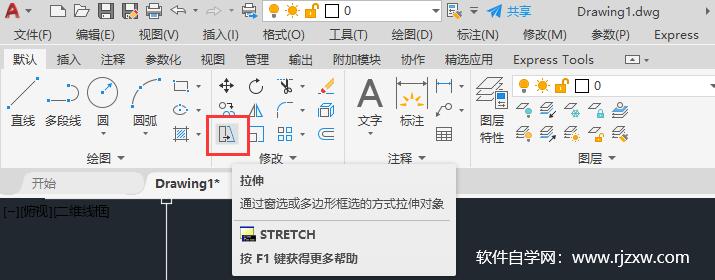

2 2、点击拉伸工具，或是输入STRETCH命令空格。
cad如何修改矩形尺寸的方法第2步

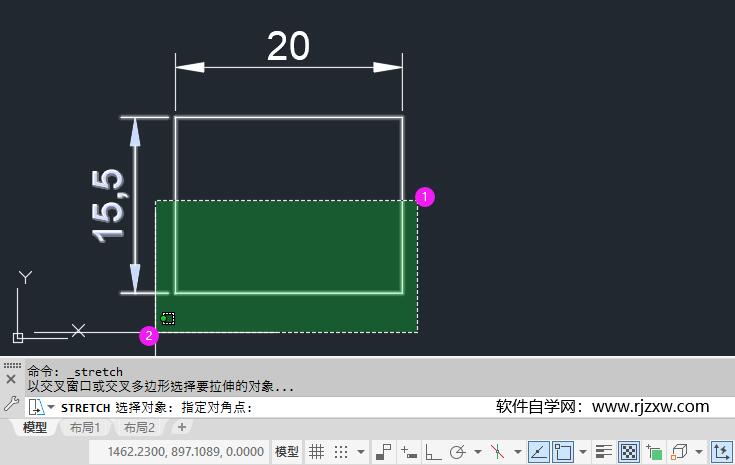

3 3、然后点击从右上角向左下角框选。
cad如何修改矩形尺寸的方法第3步

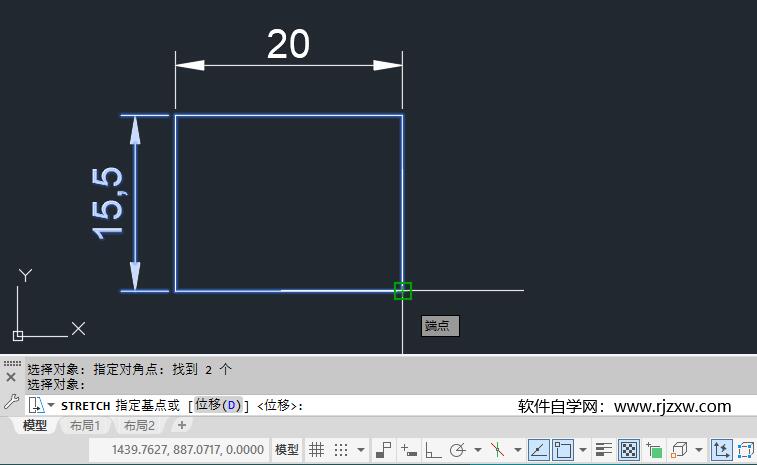

4 4、指定基点，选择端点。
cad如何修改矩形尺寸的方法第4步

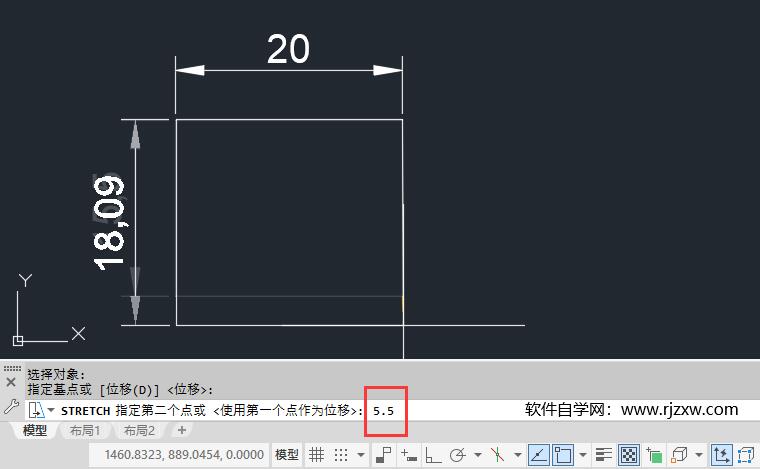

5 5、第二个点时，输入5.5mm。
cad如何修改矩形尺寸的方法第5步

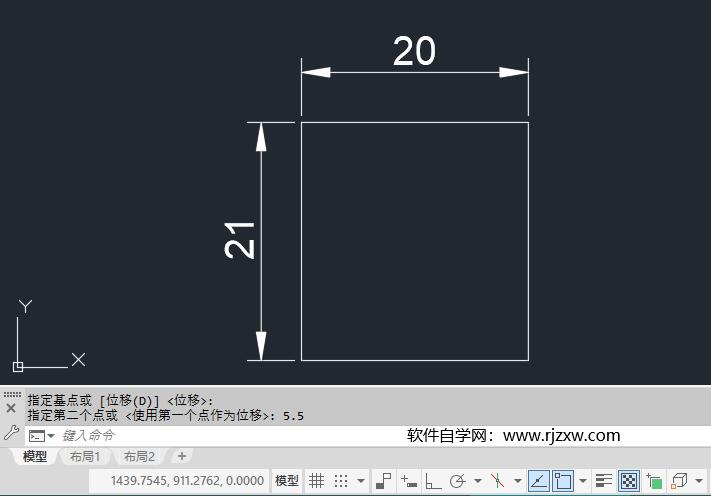

6 6、这样矩形尺寸有修改好了。
cad如何修改矩形尺寸的方法第6步

END

以上介绍的是cad如何修改矩形尺寸的方法，更多的CAD教程，请关注软件自学网。
