cad怎么让圆与直线相切的方法

  • 浏览:1817
  • 发布时间:2021-09-24 11:15:53
cad怎么让圆与直线相切的方法

在CAD中怎么让圆与直线进行相切,可以用相切约束命令GcTangent来完成。只要选中圆与直线就会自动相切约束。

前述

下面给大家介绍的是cad怎么让圆与直线相切的方法,希望能帮助到大家。

适用环境/工具

型号:台式电脑

系统:WIN10系统

软件:CAD2022软件

功能和快捷键

相切约束命令:GcTangent

操作步骤/方法

方法1

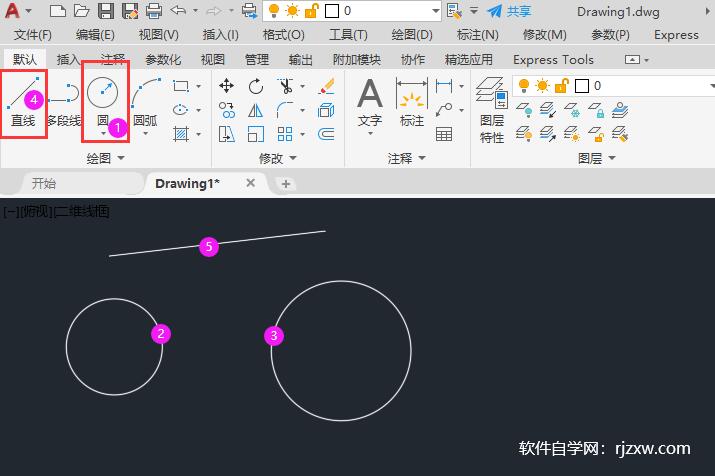

1 1、打开CAD2022软件,使用圆工具,绘制两个圆形出来。再使用直线工具,绘制一条斜线出来。
cad怎么让圆与直线相切的方法第1步

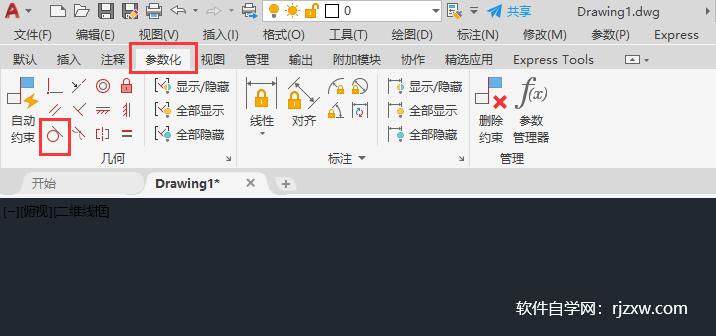

2 2、点击参数化,点击相切约束。
cad怎么让圆与直线相切的方法第2步

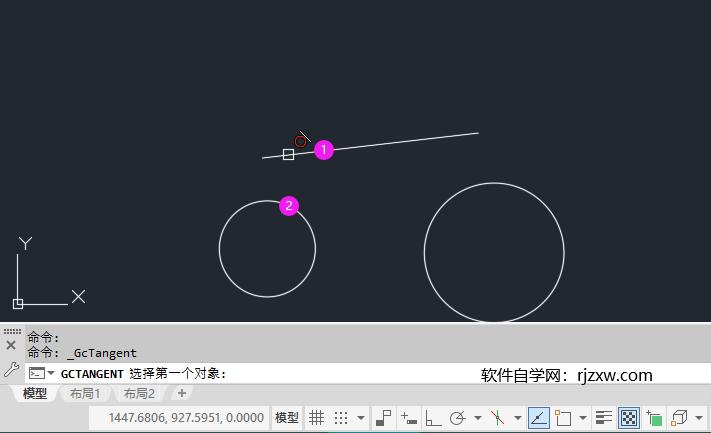

3 3、选择直线,再选择圆。
cad怎么让圆与直线相切的方法第3步

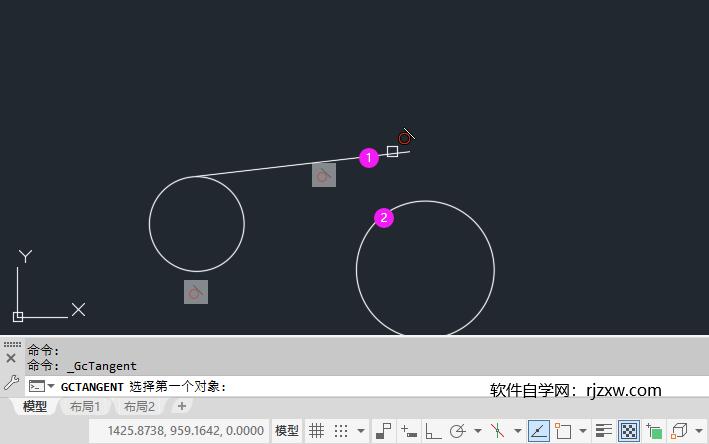

4 4、选了成相切,然后再选择直线与圆。
cad怎么让圆与直线相切的方法第4步

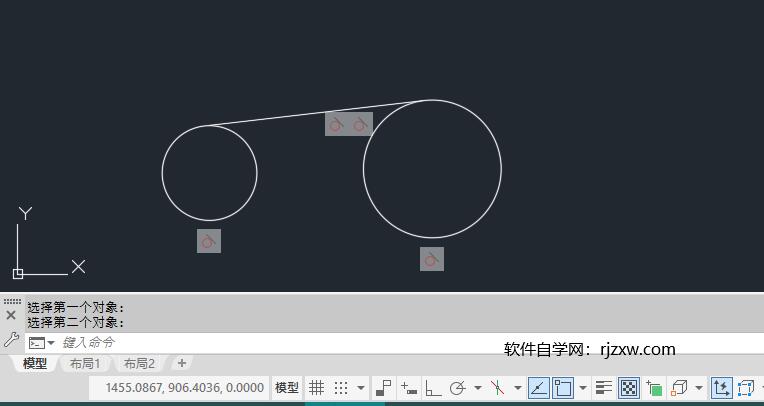

5 5、这样就完成了圆与直线相切。
cad怎么让圆与直线相切的方法第5步
END

注意事项/总结

以上就是cad怎么让圆与直线相切的方法,更多的CAD教程请关注软件自学网。
