下面给分享的是CAD2022关于形位公差介绍,形位公差表示特征的形状、轮廓、方向、位置和跳动的允许偏差。
前述
您还可以创建使用注释性缩放的公差。创建公差时使用的是TOLERANCE命令还是LEADER和QLEADER命令。
适用环境/工具
型号:笔记本
系统:win10系统
软件:CAD2022软件
功能和快捷键
创建公差时使用的是TOLERANCE命令还是LEADER和QLEADER命令。
操作步骤/方法
方法1
1
1、可以通过特征控制框来添加形位公差,这些框中包含单个标注的所有公差信息。
2
2、可以创建带有或不带引线的形位公差,这取决于创建公差时使用的是 TOLERANCE 命令还是 LEADER 和 QLEADER 命令中的选项。
3

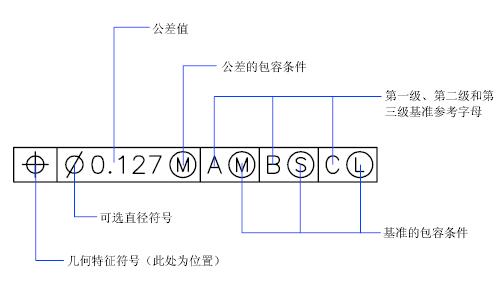

3、特征控制框至少由两个组件组成。第一个特征控制框包含一个几何特征符号,表示应用公差的几何特征,例如位置、轮廓、形状、方向或跳动。
4
4、形状公差控制直线度、平面度、圆度和圆柱度;轮廓控制直线和表面。在图例中,特征就是位置。
5
5、可以使用大多数编辑命令和夹点更改特性控制框,还可以使用对象捕捉对其进行捕捉。
END
注意事项/总结
有关创建和使用注释性公差的详细信息,请参见“创建注释性标注和公差” 以及“关于缩放注释”。
