下面给大家介绍的是cad2022测量弧形面积的方法,具体测量方法步骤如下,希望能帮助到大家!
前述
先要把弧形进行面域,再用MEASUREGEOM命令测量弧形的面积即可。
适用环境/工具
型号:笔记本
系统:win10系统
软件:CAD2022软件
功能和快捷键
cad测量弧形面积:MEASUREGEOM命令
操作步骤/方法
方法1
1
1、打开CAD2022软件,创建一个弧形出来,效果如下:
2

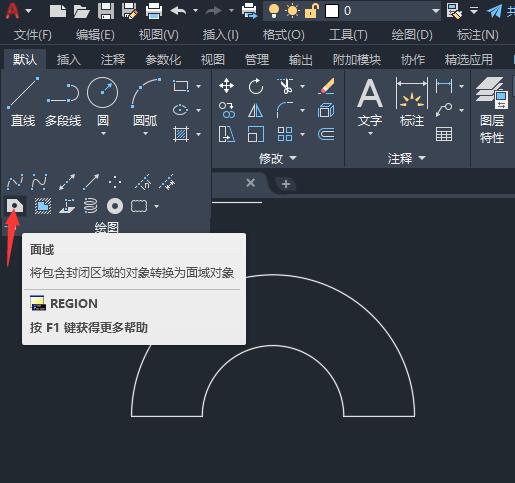

2、点击面域命令,
3

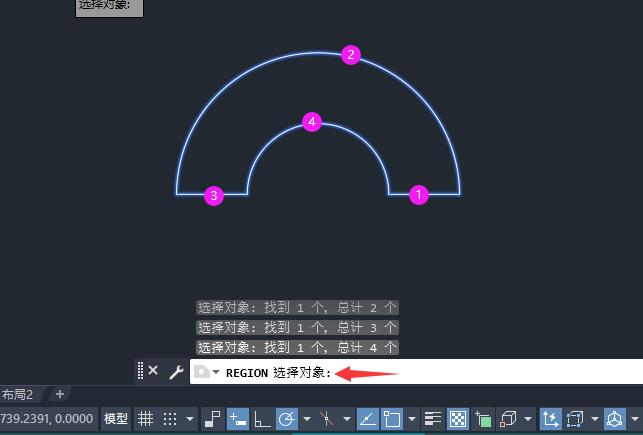

3、选择对象,把所有对象都选中,空格。
4

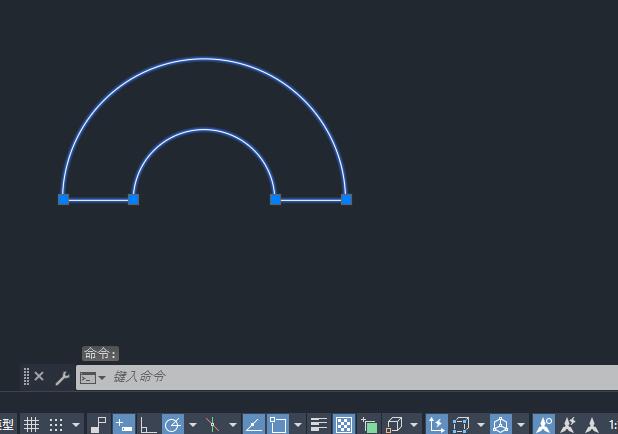

4、这样就创建了圆弧面域。
5

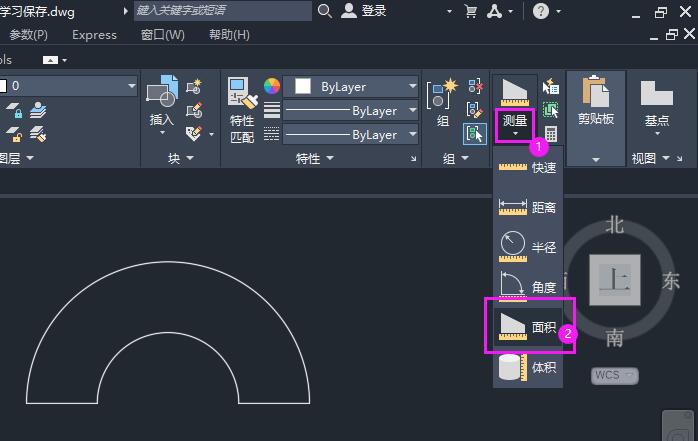

5、点击实用工具,点击测量,里面的面积。
6

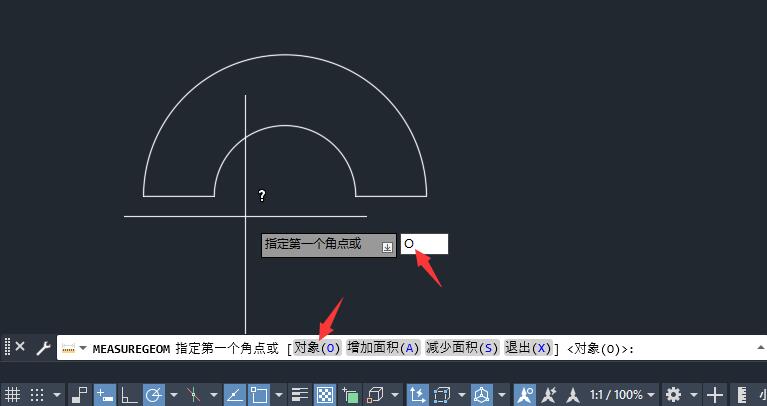

6、点击(对象O),或是输入O,空格。
7

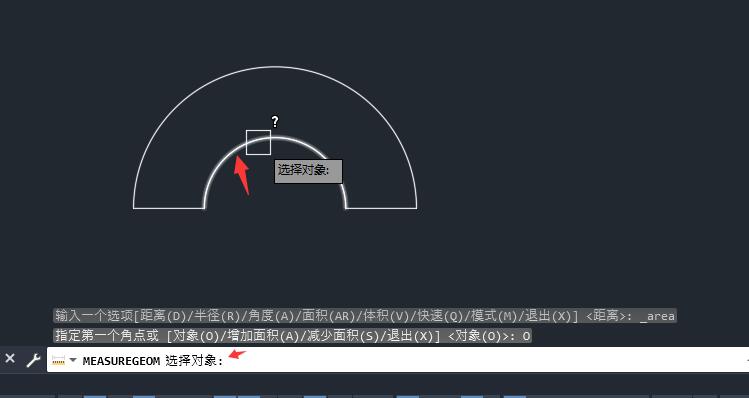

7、选择对象,选择圆弧,效果如下:
8
8、这样就算出圆弧的面积。
END
注意事项/总结
不规侧的圆弧要先面域,再进行对象测量面积。
