cad如何标注圆的半径

在CAD中怎么对圆进行标注，标出半径出来，那就要点击注释里面的半径标注工具进行标注即可。

下面给大家分享的是cad如何标注圆的半径的方法，希望能帮助到大家！

型号：台式电脑

系统：WIN10系统

软件：CAD2022软件

DIMRADIUS命令

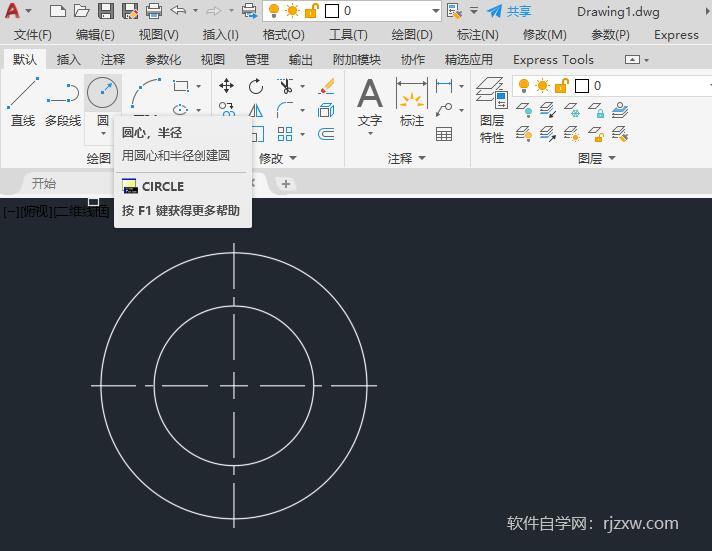

1 1、打开CAD软件，绘制有圆形的图形出来。
cad如何标注圆的半径第1步

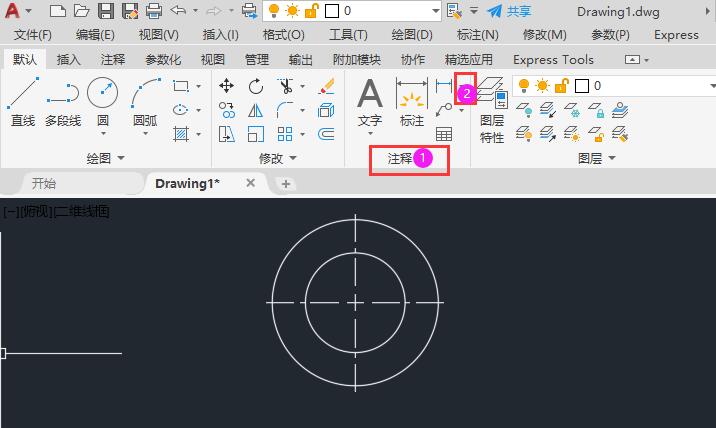

2 2、找到注释区，点击标注。
cad如何标注圆的半径第2步

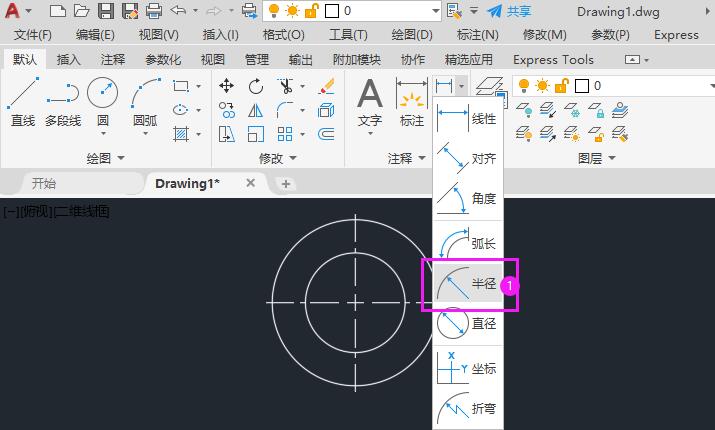

3 3、进入后，点击半径。
cad如何标注圆的半径第3步

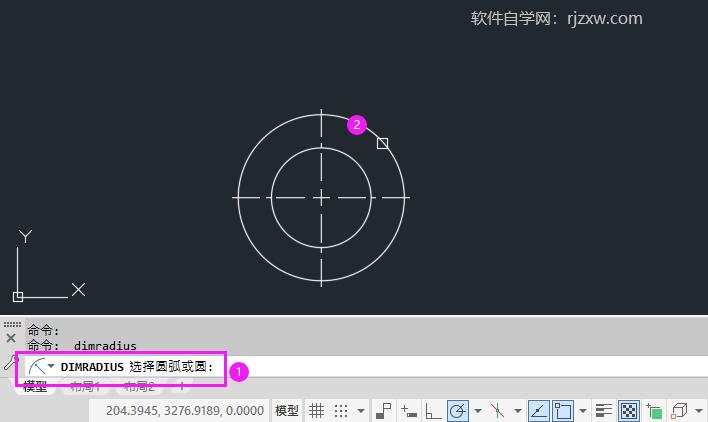

4 4、DIMRADIUS选择圆弧或是圆：选择要标注的圆。
cad如何标注圆的半径第4步

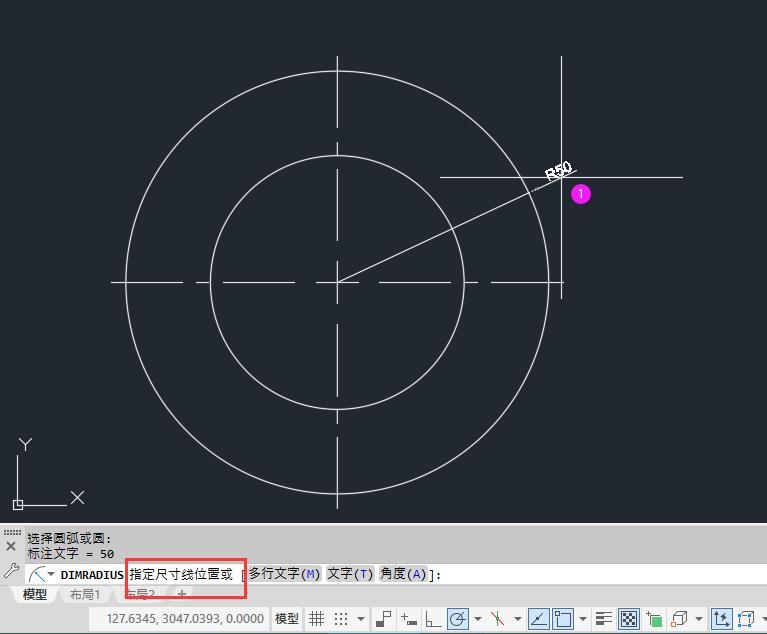

5 5、半径参数值出来后，点击指定尺寸线的位置。
cad如何标注圆的半径第5步

6 6、用同样的方法，也给另一个圆标注一下。
cad如何标注圆的半径第6步

END

以上就是cad如何标注圆的半径的方法与步骤，更多的CAD教程请关注软件自学网。
