cad怎么画与两圆相切的圆弧技巧

  • 浏览:9642
  • 发布时间:2021-09-24 12:22:43
cad怎么画与两圆相切的圆弧技巧

在CAD中怎么画两圆相切的圆弧了,可以用圆弧里面的起点、端点、方向。然后再用参数化的相切来约束一下即可。

前述

下面给大家分享的是cad怎么画与两圆相切的圆弧技巧,希望能帮助到大家!

适用环境/工具

型号:台式电脑

系统:WIN10系统

软件:CAD2022软件

功能和快捷键

CIRCLE命令

操作步骤/方法

方法1

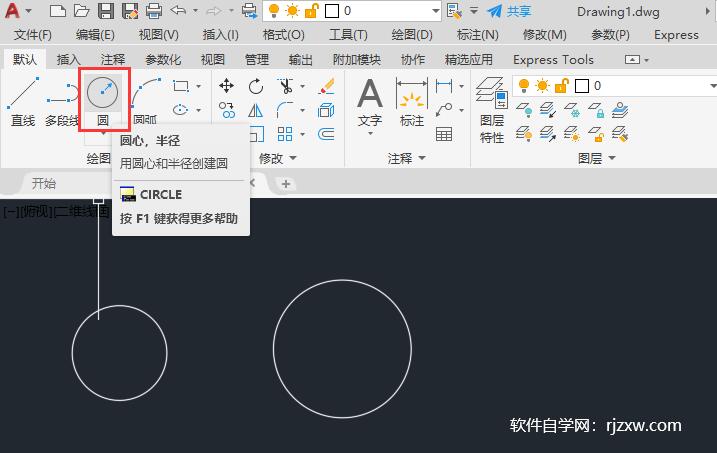

1 1、点击圆工具,或是输入CIRCLE命令空格,绘制两个圆出来,如下图:
cad怎么画与两圆相切的圆弧技巧第1步

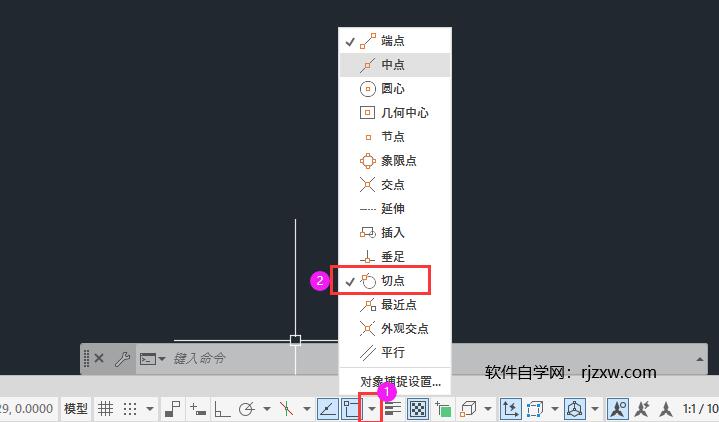

2 2、点击对象捕捉设置,勾选切点。
cad怎么画与两圆相切的圆弧技巧第2步

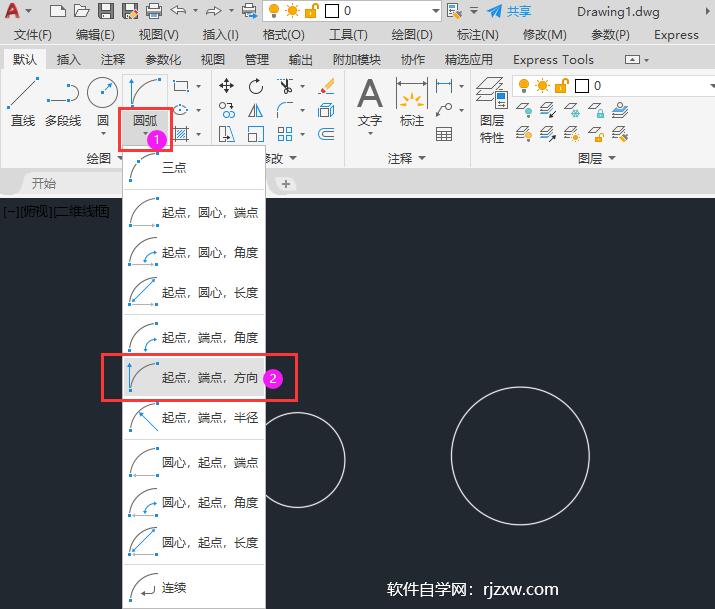

3 3、点击圆弧菜单里面的起点,端点,方向。
cad怎么画与两圆相切的圆弧技巧第3步

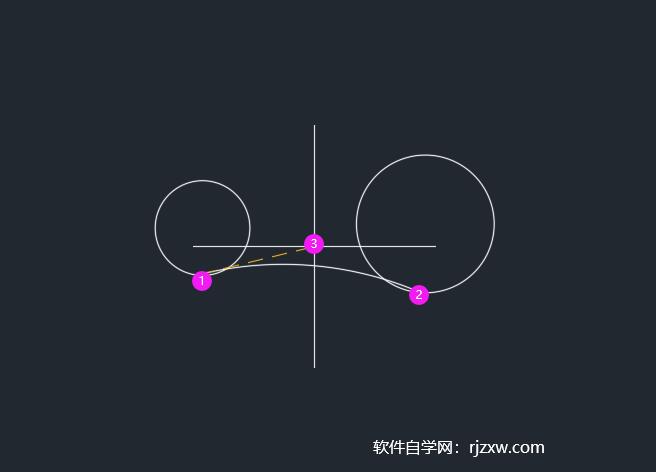

4 4、点击圆的切点、切点、方向。
cad怎么画与两圆相切的圆弧技巧第4步

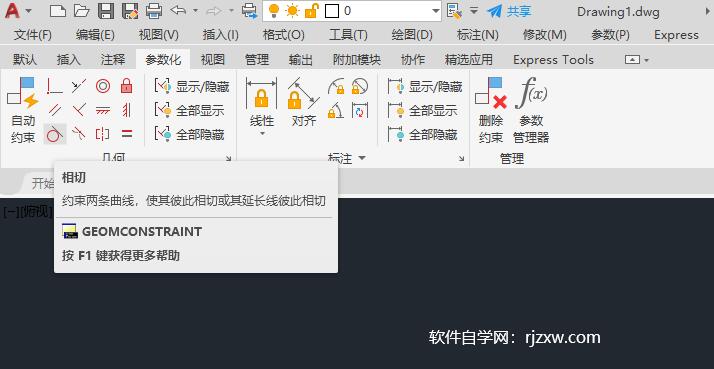

5 5、点击参数化里面的相切约束。
cad怎么画与两圆相切的圆弧技巧第5步
6 6、圆弧设置相切关系即可。

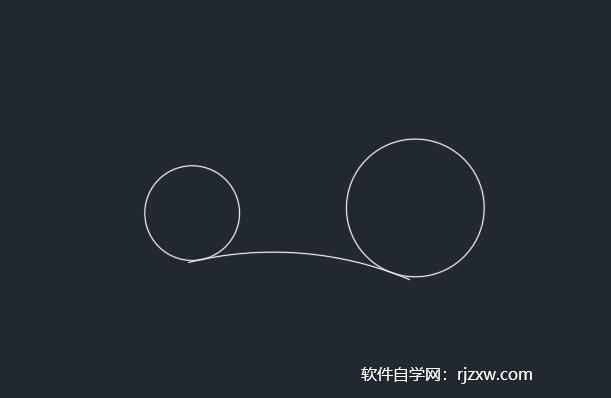

cad怎么画与两圆相切的圆弧技巧第6步
END

注意事项/总结

以上就是cad怎么画与两圆相切的圆弧技巧,更多的CAD教程请关注软件自学网。
