CAD基于两个其他位置捕捉到某个位置

使用对象捕捉追踪，可以沿着基于对象捕捉点的对齐路径选择一个点。对齐路径可以是水平、垂直、平行或预设极轴追踪角度。

前述

下面给大家分享的是CAD基于两个其他位置捕捉到某个位置的方法，希望能帮助到大家！

适用环境/工具

型号：台式电脑

系统：WIN10系统

软件：CAD2022软件

操作步骤/方法

方法1

1 1、按【F11】键以启用对象捕捉追踪。
 2 2、在提示输入点时，按住【Shift】键并在绘图区域内单击鼠标右键。选择要使用的对象捕捉。
 3 3、将光标移到对象捕捉位置上。已获取的点将显示一个小加号 (+)。
 4 4、移动光标。移动光标时，将显示相对于所需的点的对齐路径。

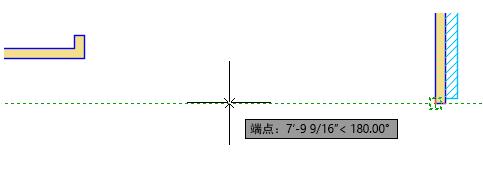

CAD基于两个其他位置捕捉到某个位置第4步 5 5、将光标移到第二个对象捕捉位置。
 6 6、移动光标，直到追踪路径显示并与以前的对齐路径相交。

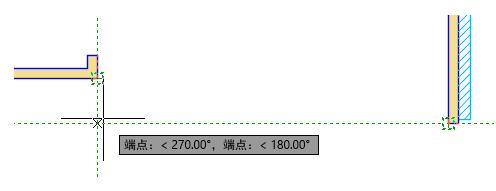

CAD基于两个其他位置捕捉到某个位置第6步 7 7、单击以指定组合的位置。
 END

注意事项/总结

以上介绍的是CAD基于两个其他位置捕捉到某个位置的知识，更多的CAD知识，请关注软件自学网。
