CAD2020关于对齐对象介绍

下面给大家分享的是CAD2020关于对齐对象介绍，可以通过移动、旋转或倾斜对象来使该对象与另一个对象对齐。

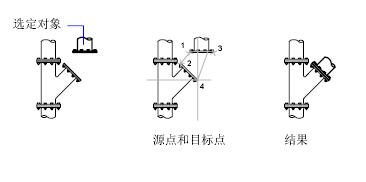

在以下样例中，通过 ALIGN 命令在二维中利用两对点来对齐管道。端点对象捕捉将准确地对齐管道。

型号：台式电脑

系统：Win10系统

软件：CAD2020软件

对齐命令为：ALIGN

1 在三维中，使用 3DALIGN 命令可以指定最多三个点以定义源平面，然后指定最多三个点以定义目标平面。
CAD2020关于对齐对象介绍第1步

2 对象上的第一个源点（称为基点）将始终被移动到第一个目标点。
3 为源或目标指定第二点将导致旋转选定的对象。
4 源或目标的第三个点将导致选定的对象进一步旋转。
5 使用三维实体模型时，建议打开动态 UCS 以加速对目标平面的选择。
END

三维对齐在AutoCAD LT中不可用。
