下面给大家介绍的是cad22怎么画箭头的方法与步骤，具体画法步骤详细如下：

CAD用直线画出箭头的一半，然后再使用镜像工具合成一个箭头出来。希望能帮助到大家！

型号：笔记本

系统：win10系统

软件：CAD2022软件

镜像命令是MI，直线命令是L

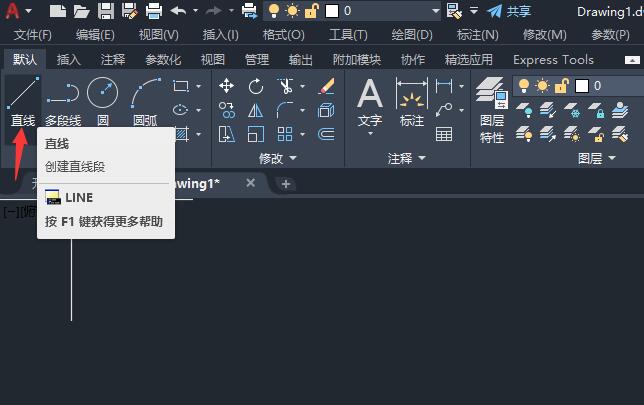

1 1、打开CAD2022软件，点击直线工具，或是在命令行上输入L，空格。
cad2022怎么画箭头第1步

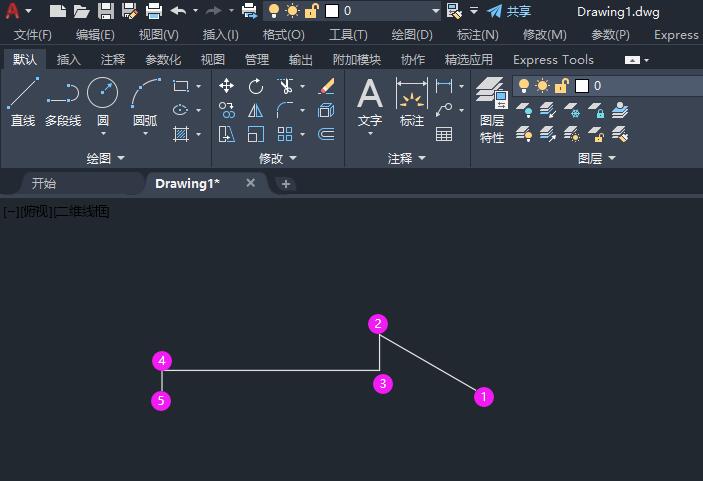

2 2、然后使用直线绘制下面的箭头一半，如下图：
cad2022怎么画箭头第2步

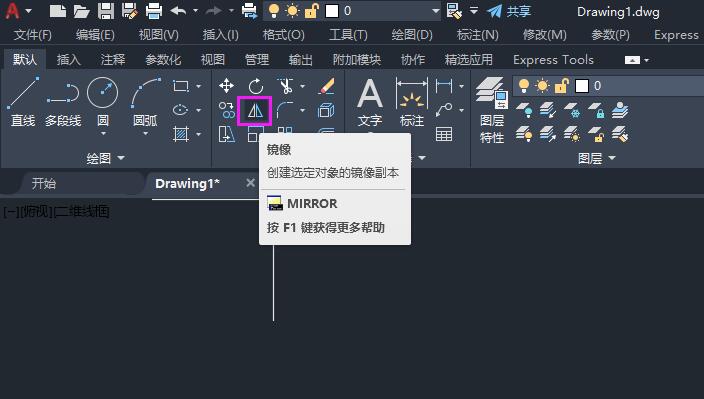

3 3、然后点击修改功能区，点击镜像工具。
cad2022怎么画箭头第3步

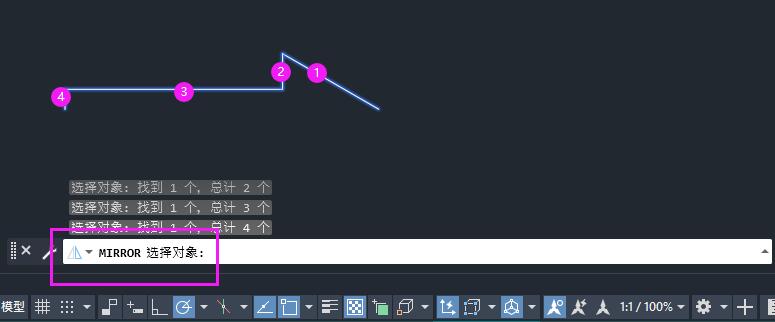

4 4、然后选择要镜像的所有对象。如下图：
cad2022怎么画箭头第4步

5 5、然后选择要镜像的两个端点，如下图：
cad2022怎么画箭头第5步

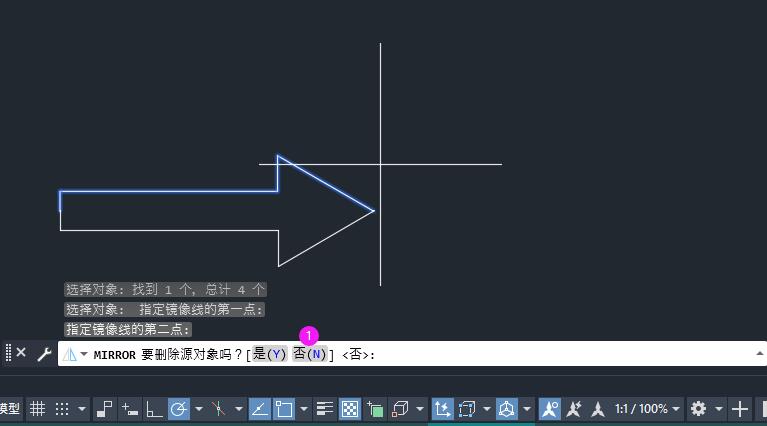

6 6、MI要删除源对象吗，点击否（N）
cad2022怎么画箭头第6步

7 7、这样CAD2022绘制好了箭头。
cad2022怎么画箭头第7步
