cad2022已知三条边画三角形

下面给大家分享的是cad2022已知三条边画三角形的方法，具体详细画法与步骤如下：

先使用直线工具绘制一条直线。再用圆形工具，绘制圆出来，半径就是三条边的长度。要是来看教程学习吧。

型号：笔记本

系统：win10系统

软件：CAD2022软件

直线命令：L，圆命令：C

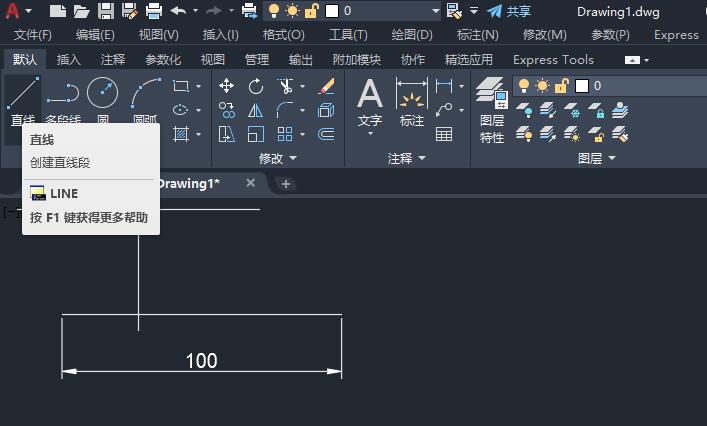

1 1、使用直线工具绘制一条长度为100mm的直线。
cad2022已知三条边画三角形第1步

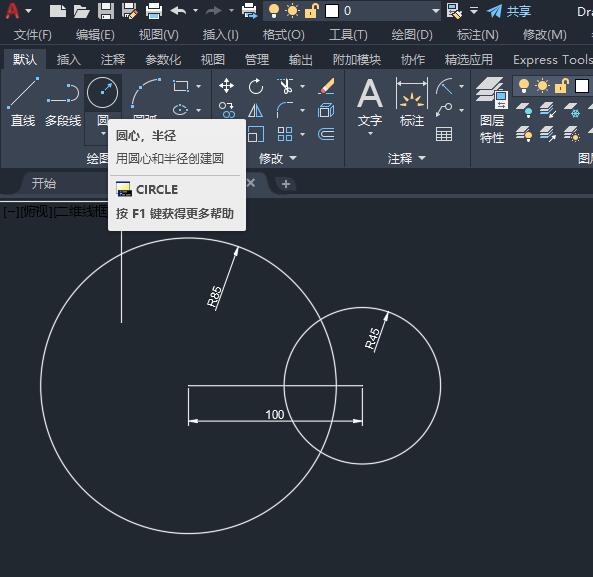

2 2、然后以直线前端点作为圆心点，绘制半径为85mm的圆出来。
cad2022已知三条边画三角形第2步

3 3、同样的方法，以直线后端点作为圆心点。绘制半径为45的圆。
cad2022已知三条边画三角形第3步

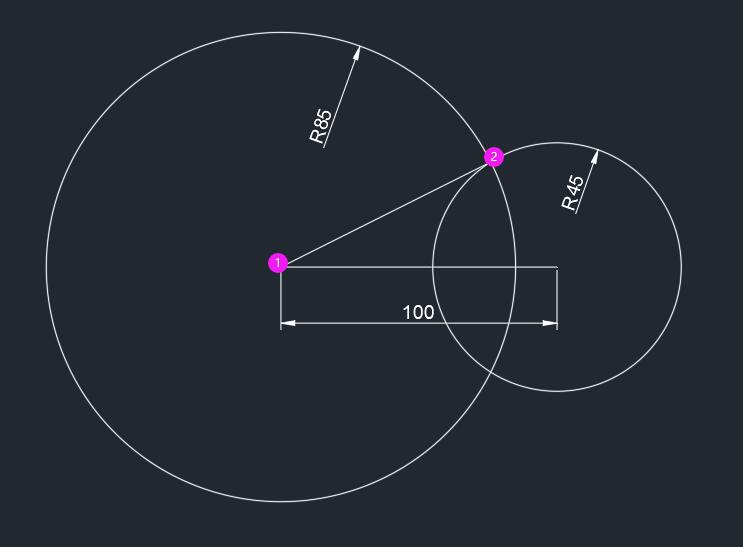

4 4、然后从端点到交点连接画线，如下图：
cad2022已知三条边画三角形第4步

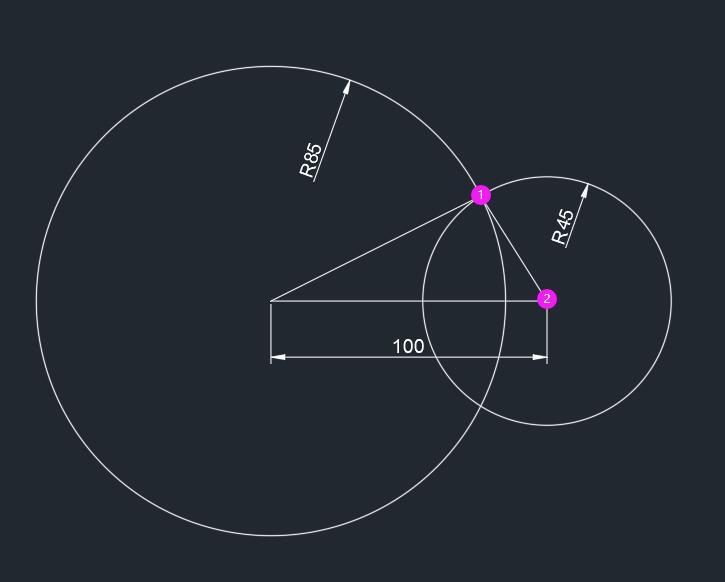

5 5、同样的方法，还是交点到端点画线。如下图：
cad2022已知三条边画三角形第5步

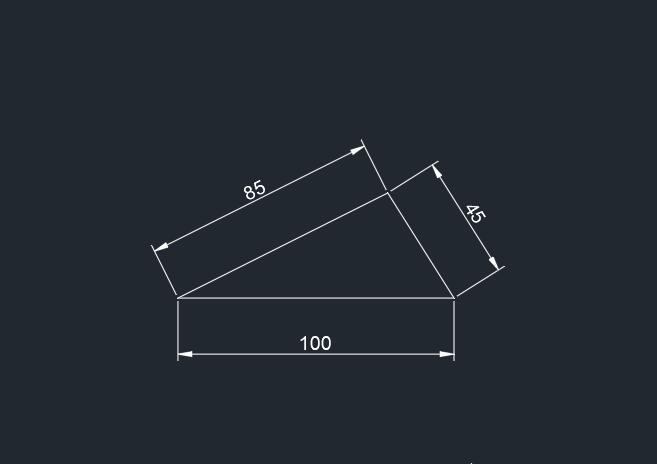

6 6、然后再把圆删除，并标注尺寸即可。
cad2022已知三条边画三角形第6步

END

此图重要的是45与85的相交点不好定位。只能通过圆进行相交定位。
