SolidWorks画一个弹簧片的详细方法

时间：2025-10-21 19:30:56  作者：彭老师
以下介绍的是SolidWorks画一个弹簧片的详细方法，具体操作过程步骤如下：

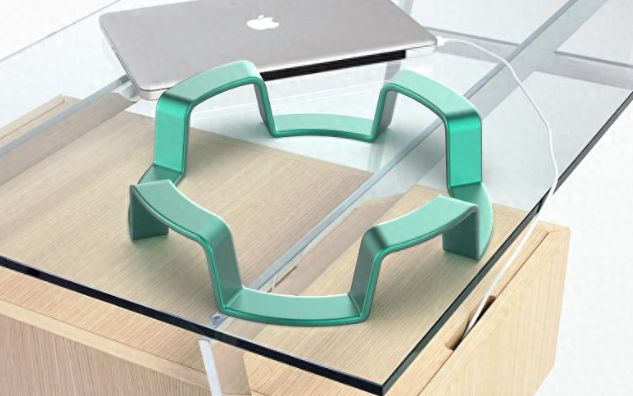

效果图：

SolidWorks画一个弹簧片的详细方法第1步

建模过程：

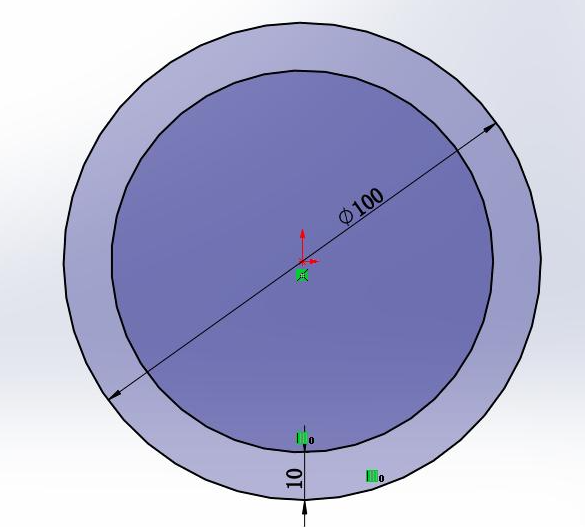

1、打开solidworks，新建零件。在上视基准面上画两个圆。
SolidWorks画一个弹簧片的详细方法第2步

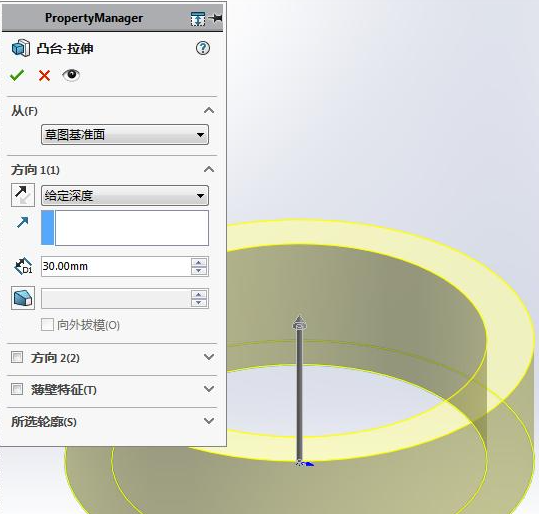

2、拉伸凸台，高度：30mm，点击确定 。
SolidWorks画一个弹簧片的详细方法第3步
3、在上视基准面上，绘制草绘图形。
SolidWorks画一个弹簧片的详细方法第4步
4、进行拉伸切除：20mm深度，点击确定。
SolidWorks画一个弹簧片的详细方法第5步

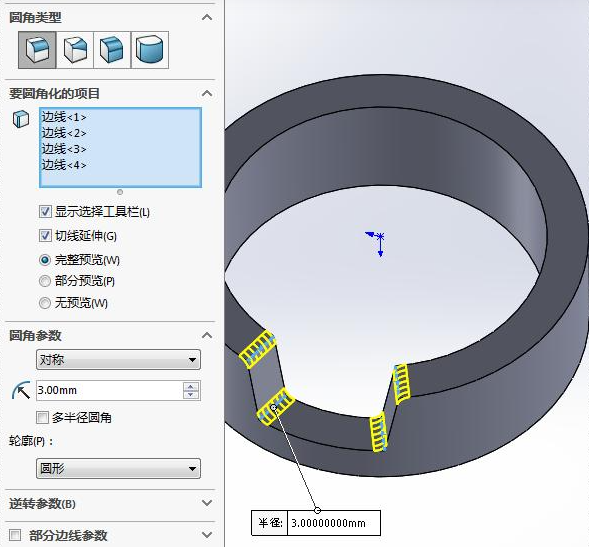

5、给实体倒圆角处理，半径：3mm即可 。
SolidWorks画一个弹簧片的详细方法第6步
6、再进行圆周阵列，阵列方向：圆边线，阵列：4个即可，点击确定 。
SolidWorks画一个弹簧片的详细方法第7步

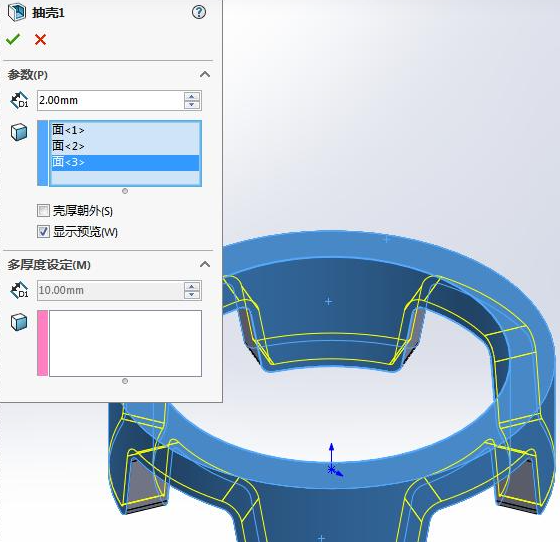

7、抽壳，厚度：2mm ，选择三个蓝色面是要删除的面。
SolidWorks画一个弹簧片的详细方法第8步

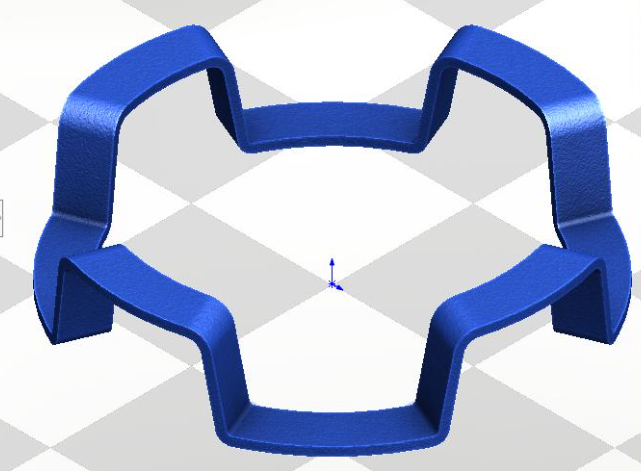

8.添加外观。完成。
SolidWorks画一个弹簧片的详细方法第9步
