solidworks怎么画碗

下面给大家分享的是solidworks怎么画碗的方法与步骤,希望能帮助到大家!

前述

先绘制碗的截图,再使用旋转特征即可,绘制过程非常简单。

适用环境/工具

型号:笔记本

系统:win10系统

软件:solidworks2020软件

功能和快捷键

暂无快捷键

操作步骤/方法

方法1

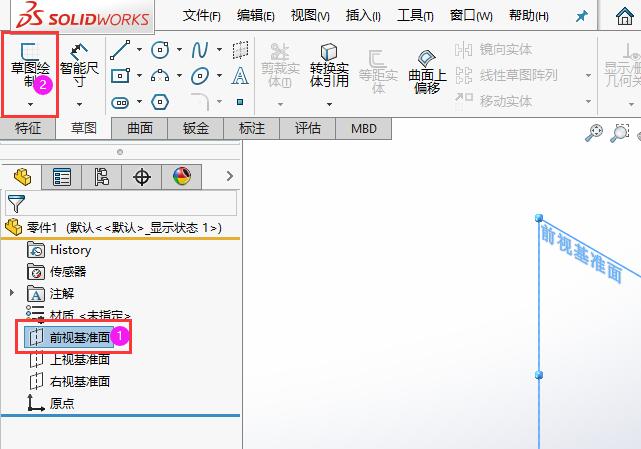

1 1、打开solidworks2020软件,新建零件,点击前视基准面,点击草图绘制。
solidworks怎么画碗第1步

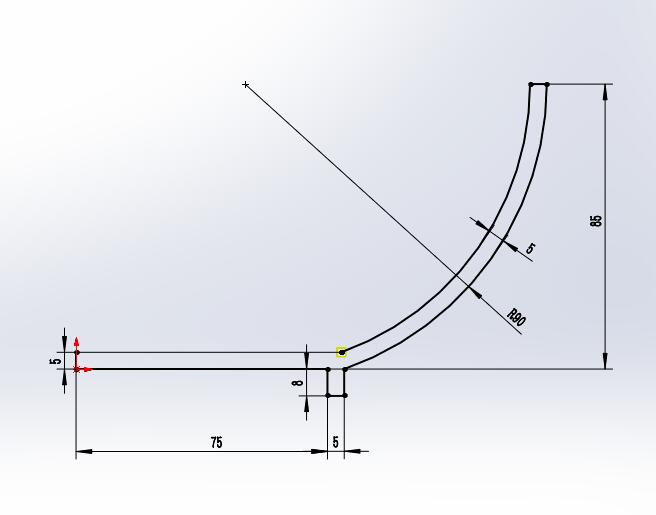

2 2、然后绘制碗的平面截图,效果如下:
solidworks怎么画碗第2步

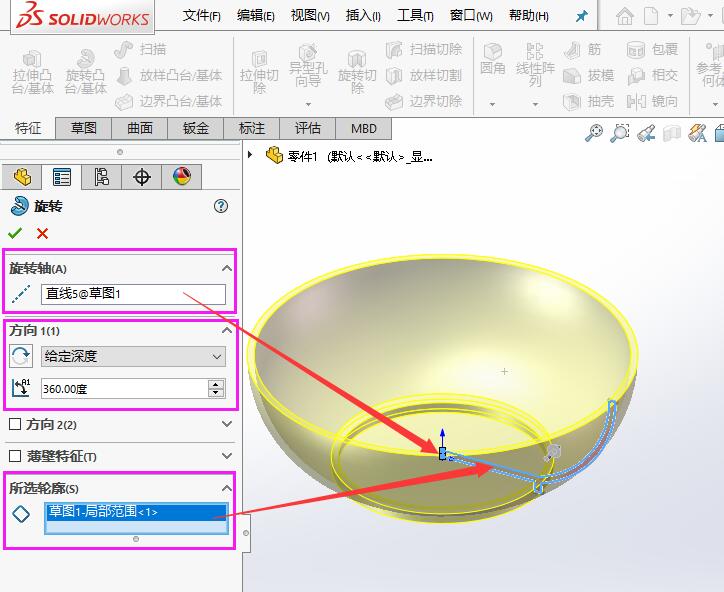

3 3、然后退出草图,进入旋转特征,旋转轴选坐标前的直径,方向设置360度。所选轮廓设置整个草图截面。
solidworks怎么画碗第3步
4 4、然后进行实体倒圆角,使用圆角特征的完整圆角。

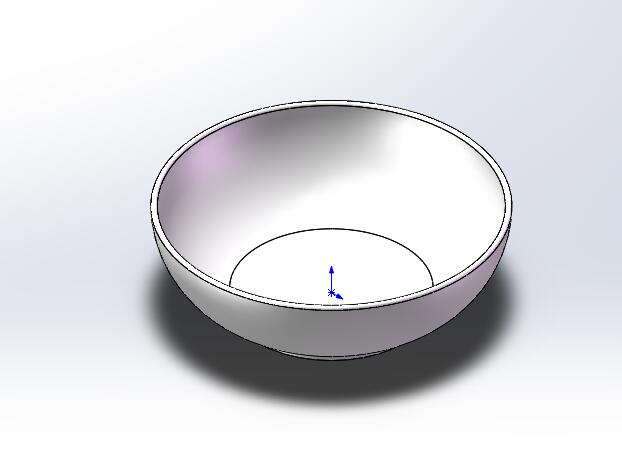

solidworks怎么画碗第4步
5 5、以上就是solidworks画碗的过程。
solidworks怎么画碗第5步
END

注意事项/总结

一定要先画碗的截面图,再用旋转特征旋转360度即可。
