solidworks标注尺寸和实际尺寸不符的解决方法

在solidworks标注尺寸和实际尺寸不符，这个是模版不是GB的原因。只要改一下模版就好了。

下面给大家分享的是solidworks标注尺寸和实际尺寸不符的解决方法，希望能帮肋到大家！

型号：台式电脑

系统：WIN10系统

软件：solidworks2020软件

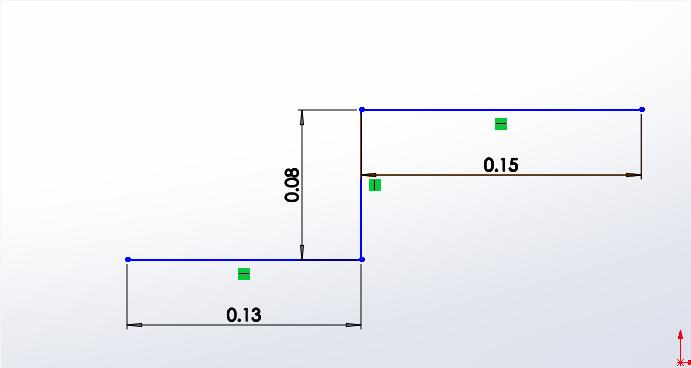

1 1、打开Solidworks软件，绘制草图时，标注的尺寸不对怎么办。
solidworks标注尺寸和实际尺寸不符的解决方法第1步

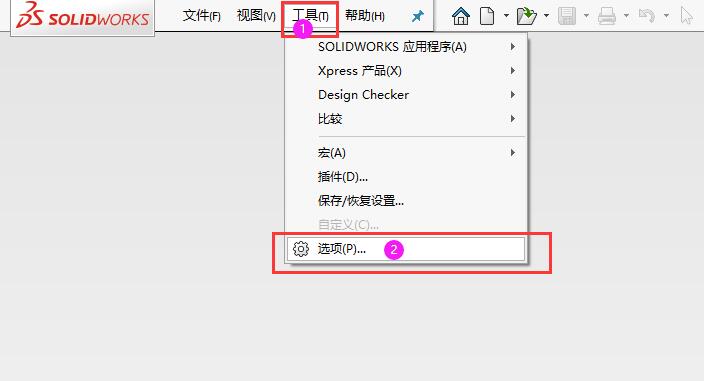

2 2、工具菜单里面的选项。
solidworks标注尺寸和实际尺寸不符的解决方法第2步

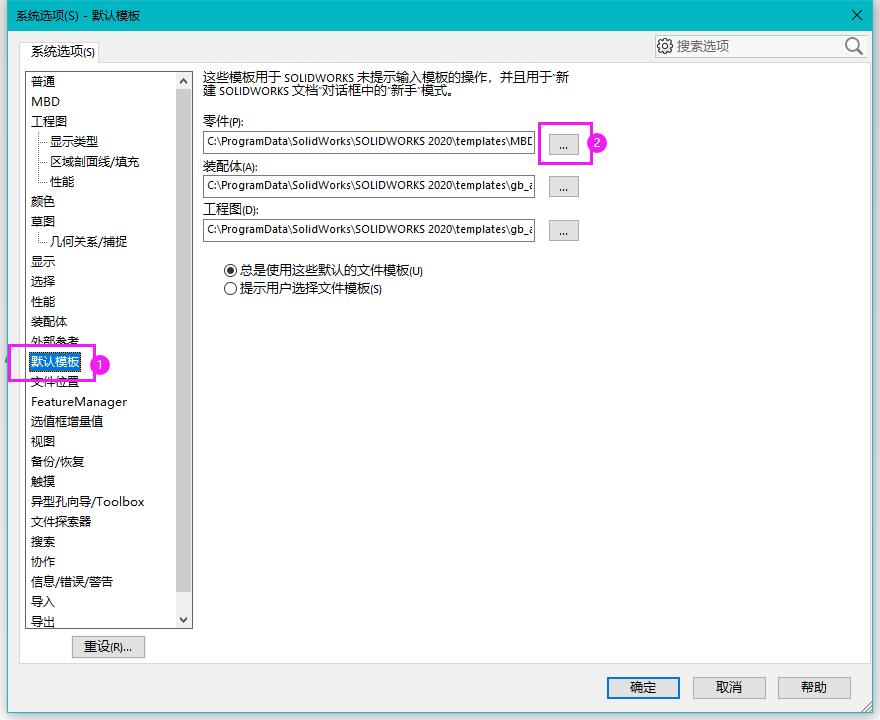

3 3、弹出系统选项，点击默认模版，点击零件选择的。。。
solidworks标注尺寸和实际尺寸不符的解决方法第3步

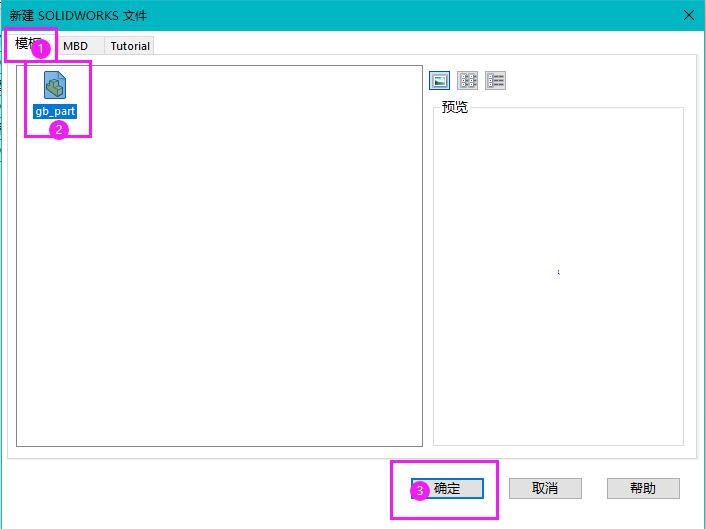

4 4、弹出新建solidworks文件，点击模版，选择gb_part，点击确定。
solidworks标注尺寸和实际尺寸不符的解决方法第4步

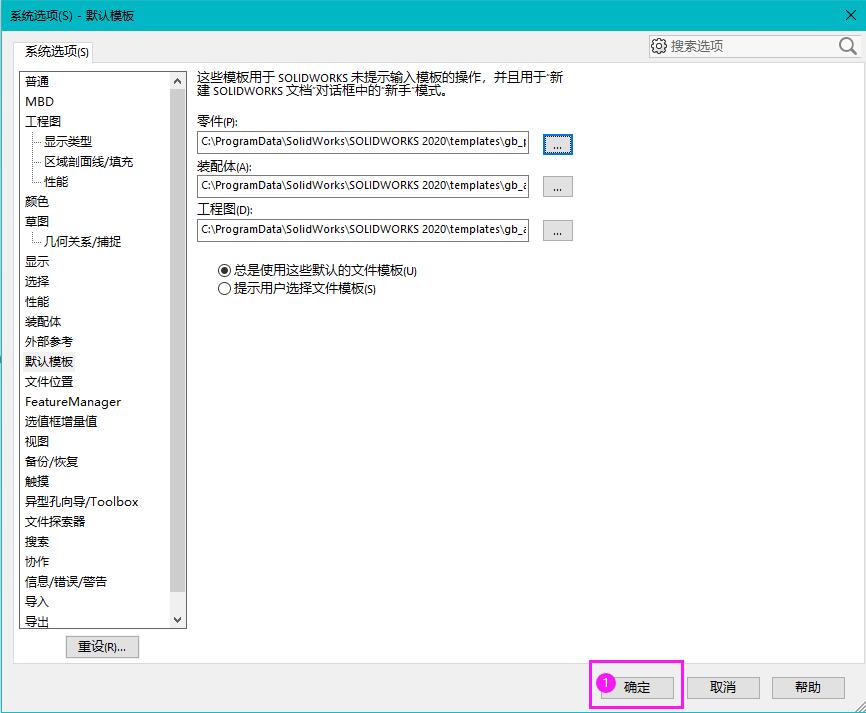

5 5、设置好后，点击确定，重启solidworks软件。
solidworks标注尺寸和实际尺寸不符的解决方法第5步

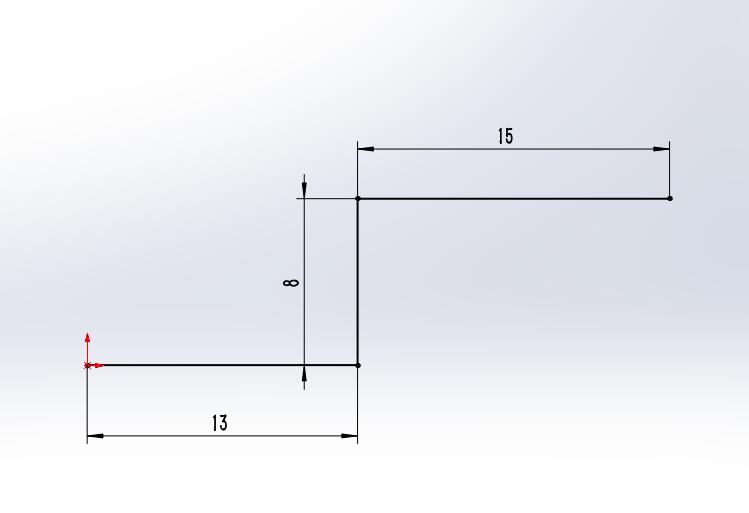

6 6、然后再绘草图后，标注就对了。
solidworks标注尺寸和实际尺寸不符的解决方法第6步

END
