solidworks怎样在圆筒上画孔

下面给大家分享一下，solidworks怎样在圆筒上画孔的方法与步骤，具体画法如下：

先要创建好圆筒实体，再用拉伸切除来完成圆孔的创建，只要二个特征就能实现。

型号：笔记本

系统：win10系统

软件：solidworks2020软件。

暂无快捷键

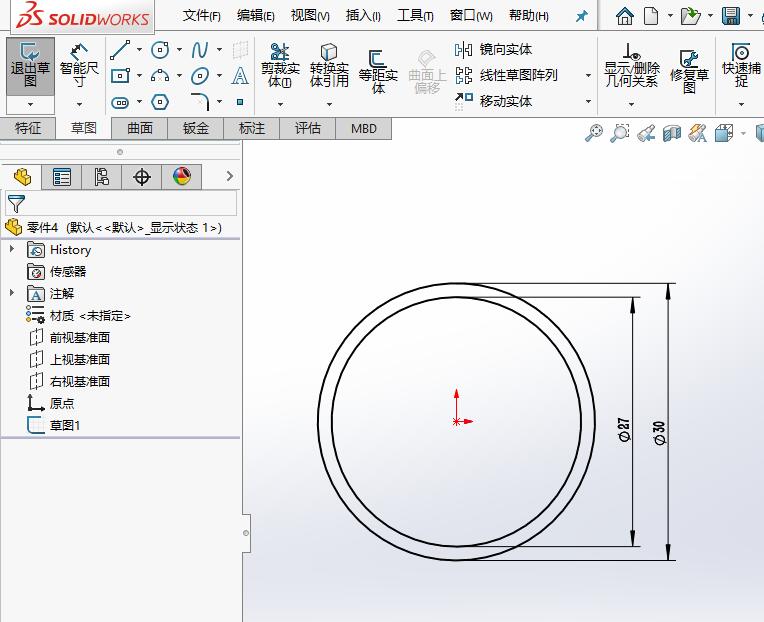

1 1、在上视图创建二个同心圆，分别为直径30mm与直径27mm。效果如下：
solidworks怎样在圆筒上画孔第1步

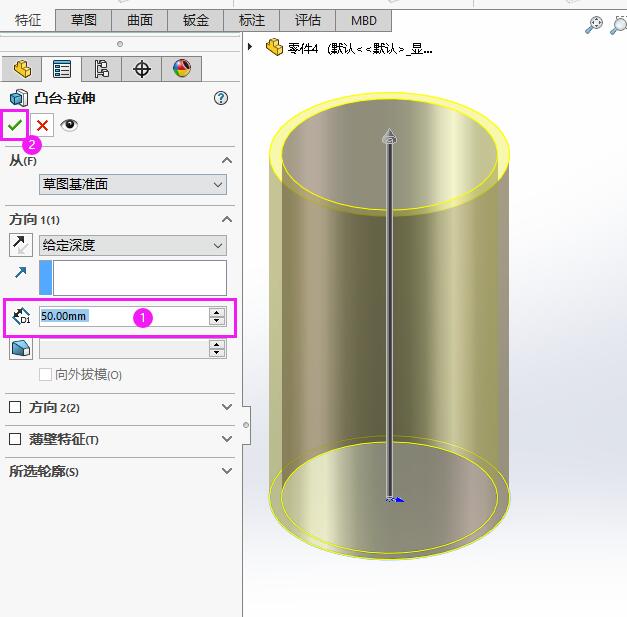

2 2、退出草图，点击拉伸凸台，选中草图，设置方向1，给定深度为50mm，点击确定。
solidworks怎样在圆筒上画孔第2步

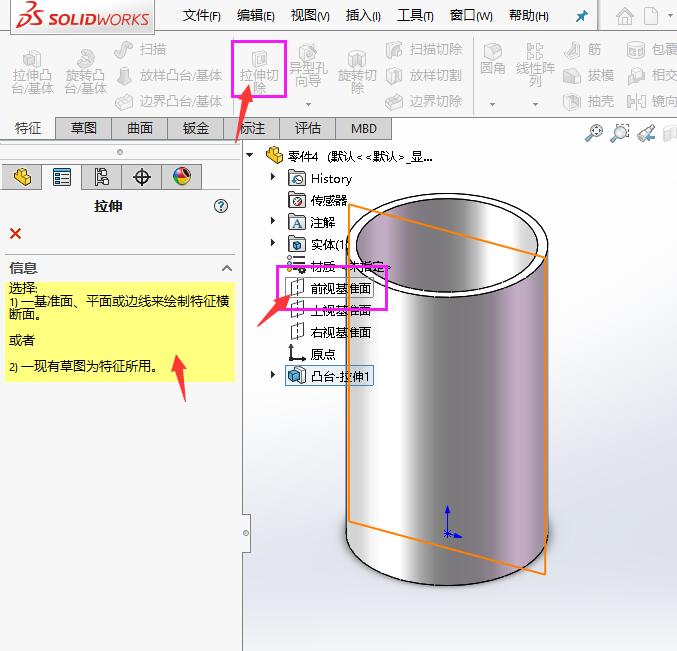

3 3、点击拉伸切除，提示要选择草图绘制面，选择前视基准面。
solidworks怎样在圆筒上画孔第3步

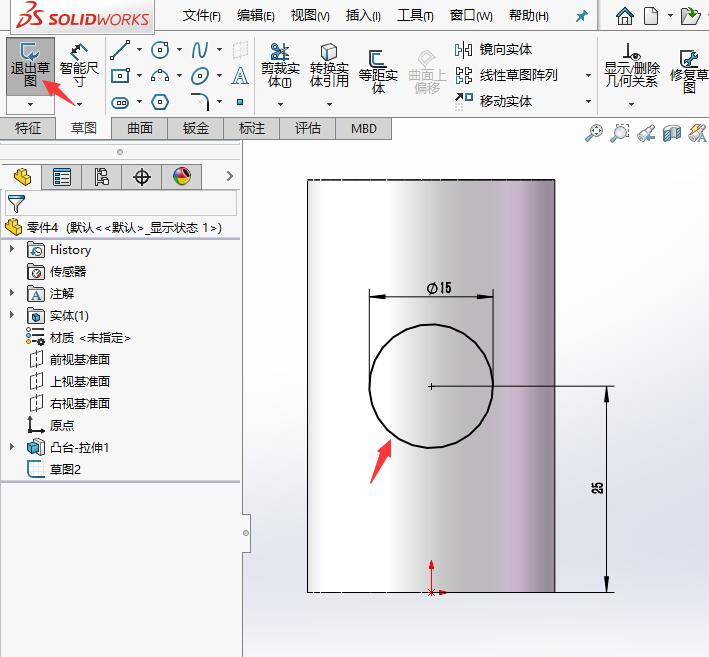

4 4、然后在前视图中，绘制一个直径为15mm的圆。
solidworks怎样在圆筒上画孔第4步

5 5、退出草图，进入拉伸切除设置完全贯穿-两者，点击确定。
solidworks怎样在圆筒上画孔第5步

6 6、这样就完成了solidworks在圆筒上画孔。
solidworks怎样在圆筒上画孔第6步

END

使用的特征分别为：拉伸凸台特征与拉伸切除特征。
