UGNX10.0拉伸框架边的方法

  • 浏览:2317
  • 发布时间:2021-08-30 14:51:23
UGNX10.0拉伸框架边的方法

下面给大家介绍的是UGNX10.0拉伸框架边的方法,希望能帮助到大家。

前述

拉伸框架边是UGNX常用的功能命令,可以拉伸一组框架边集合,非常方便。

适用环境/工具

型号:台式电脑

系统:Win10系统

软件:Solidworks2020软件

功能和快捷键

暂无快捷方式

操作步骤/方法

方法1

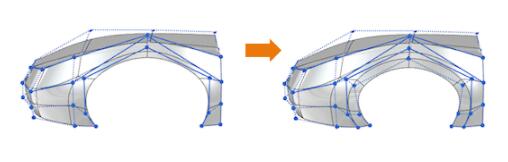

1 本示例展示如何拉伸一组框架边集合,以生成在车轮开孔中塑造法兰所需的额外面。
UGNX10.0拉伸框架边的方法第1步
2 选择主页选项卡→创建组→拉伸框架
UGNX10.0拉伸框架边的方法第2步
3 在上边框条中,从类型过滤器列表中选择框架边。
UGNX10.0拉伸框架边的方法第3步
4 选择六条边。
UGNX10.0拉伸框架边的方法第4步

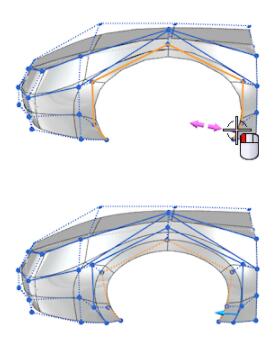

5 将距离手柄拖动至所需的值。
UGNX10.0拉伸框架边的方法第5步
6 单击鼠标中键以应用并继续拉伸边,或选择另一个 NX 创意塑型命令。
UGNX10.0拉伸框架边的方法第6步

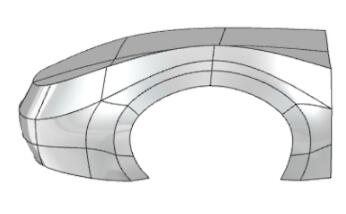

7 最后完成了拉伸框架边。
UGNX10.0拉伸框架边的方法第7步
END

注意事项/总结

新手应多使用拉伸一组框架边集合,这样对学习有帮助。
