UGNX10.0怎么使用筋板命令

  • 浏览:3933
  • 发布时间:2021-08-29 19:56:19
UGNX10.0怎么使用筋板命令

下面给大家介绍的是UGNX10.0怎么使用筋板命令的方法,希望能帮助到大家!

前述

使用筋板命令可通过拉伸相交的平截面将薄壁筋板或筋板网格添加到实体中。

适用环境/工具

型号:台式电脑

系统:Win10系统

软件:UGNX10.0软件

功能和快捷键

筋板命令:暂无

操作步骤/方法

方法1

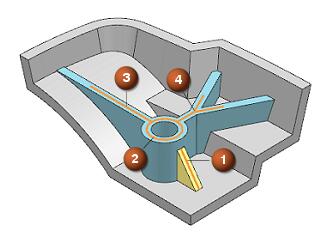

1 一、根据曲线的平截面创建筋板。此截面可以是曲线的任何组合: 1、单条开口曲线(没有连接任何其他的曲线端点)。 2、单条封闭曲线或样条。 3、相连曲线可以是开放曲线,也可以是封闭曲线。 4、Y 接合点。
UGNX10.0怎么使用筋板命令第1步

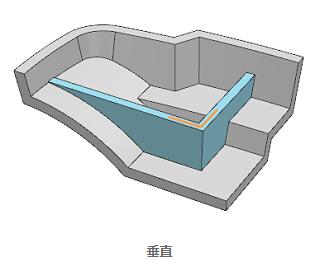

2 二、可以指定筋板壁垂直于剖切平面于它的壁方向。
UGNX10.0怎么使用筋板命令第2步

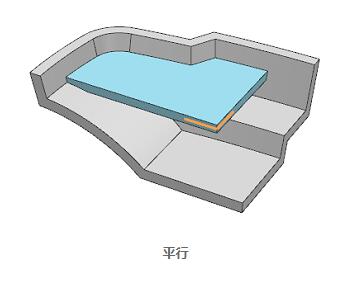

3 三、可以指定筋板壁平行于它的壁方向。
UGNX10.0怎么使用筋板命令第3步

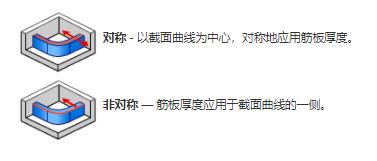

4 四、可以指定如何相对于剖面应用厚度。
UGNX10.0怎么使用筋板命令第4步
END

注意事项/总结

为何使用?筋板常见于模塑、铸模和锻模部件中,在工业上应用广泛。
