UGNX使用拉伸框架命令

  • 浏览:2575
  • 发布时间:2021-08-30 14:29:47
UGNX使用拉伸框架命令

下面给大家介绍的是UGNX使用拉伸框架命令,希望能帮助到大家!

前述

UGNX使用拉伸框架命令,可以通过拉伸现有的框架面、框架边或框架多段线来创建新的框架面。

适用环境/工具

型号:台式电脑

系统:Win10系统

软件:UGNX10.0软件

功能和快捷键

暂无快捷键

操作步骤/方法

方法1

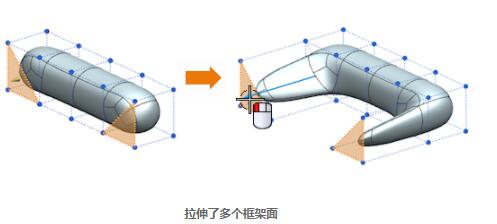

1 1、拉伸框架可以将新的细分几何体添加到细分体,如新的顶点、新的边、新的面。
UGNX使用拉伸框架命令第1步
2 2、在一次拉伸框架操作中,可以选择多个面或边。
UGNX使用拉伸框架命令第2步

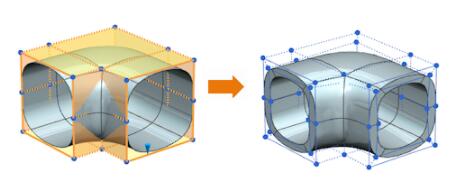

3 3、如果选中了开放片体的所有面,可以对这些片体进行加厚。
UGNX使用拉伸框架命令第3步

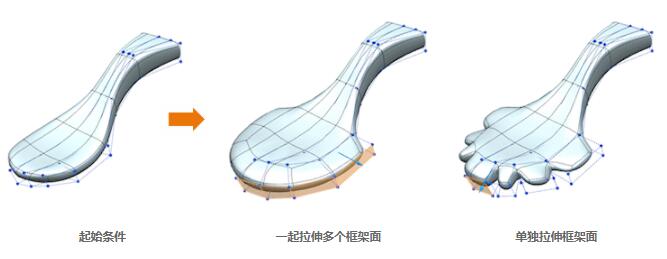

4 4、结果根据所选的对象而不同。一次拉伸多个几何实体与多次拉伸单个几何实体会产生不同的结果。
UGNX使用拉伸框架命令第4步

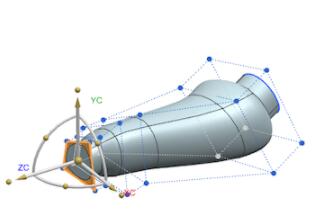

5 5、拉伸框架命令的变换选项可用于执行多个平移、旋转和缩放操作。编辑状态下的细分特征-已选定要拉伸的框架面。
UGNX使用拉伸框架命令第5步

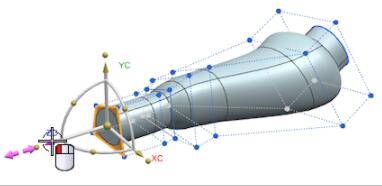

6 6、沿ZC方向第一次拉伸框架面。
UGNX使用拉伸框架命令第6步

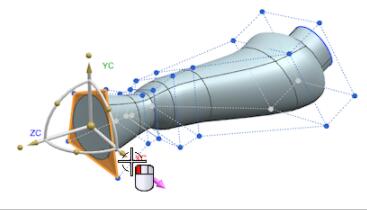

7 7、随后将框架面缩放(平面)至喇叭形拉伸。
UGNX使用拉伸框架命令第7步

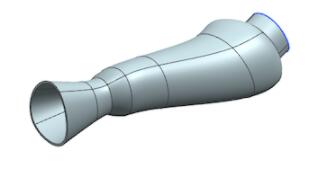

8 8、具有已完成拉伸的面的模型。
UGNX使用拉伸框架命令第8步
END

注意事项/总结

1、应用模块:建模
2、任务环境:NX创意塑型
3、命令查找器:拉伸框架
