solidworks从草图等距30mm的地方拉伸

  • 浏览：2550
  • 发布时间：2021-09-08 09:41:05
solidworks从草图等距30mm的地方拉伸

下面给大家介绍的是solidworks从草图等距30mm的地方拉伸的方法，具体的画法与步骤如下：

前述

从等距，指是从草图面偏移距离作为草图的位置，再进行拉伸实体。

适用环境/工具

型号：笔记本

系统：win10系统

软件：solidworks2020软件

功能和快捷键

暂无

操作步骤/方法

方法1

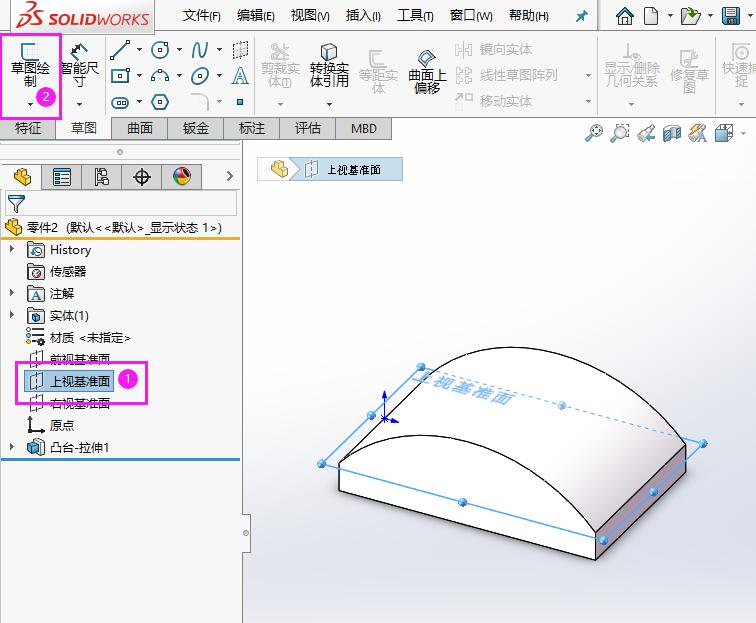

1 1、先创建一个实体，然后点击上视基准面，点击绘制草图。

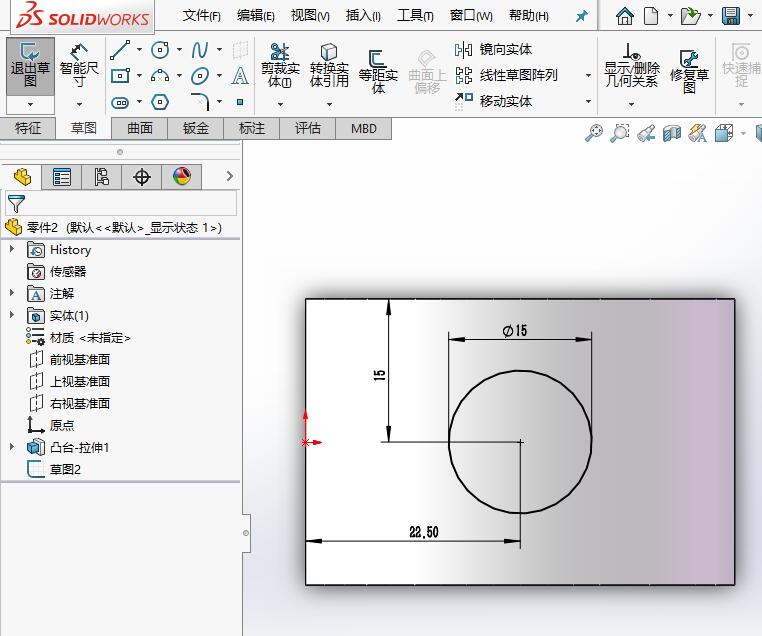

solidworks从草图等距30mm的地方拉伸第1步 2 2、然后绘制一个直径为15mm的圆，然后再进行位置标注。

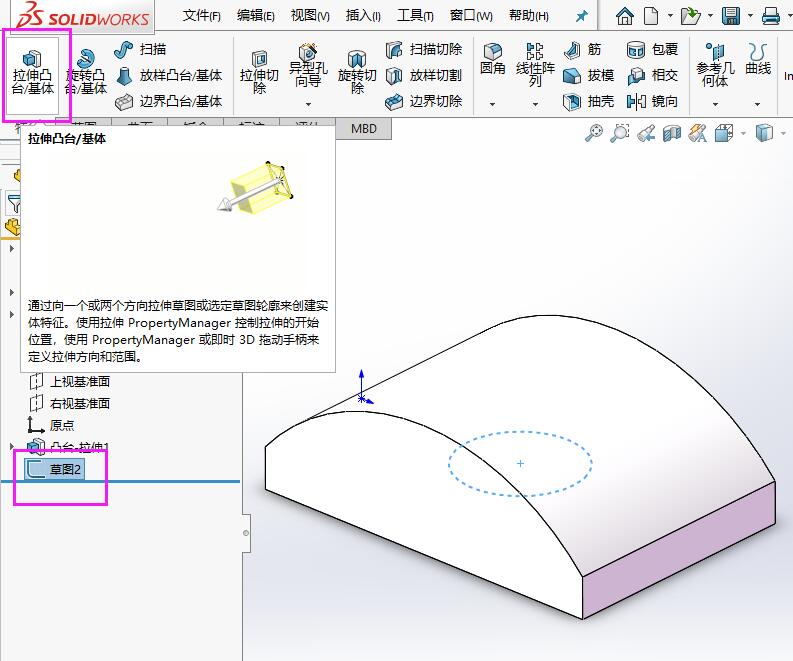

solidworks从草图等距30mm的地方拉伸第2步 3 3、然后退出草图，然后选中草图，点击拉伸凸台设置。

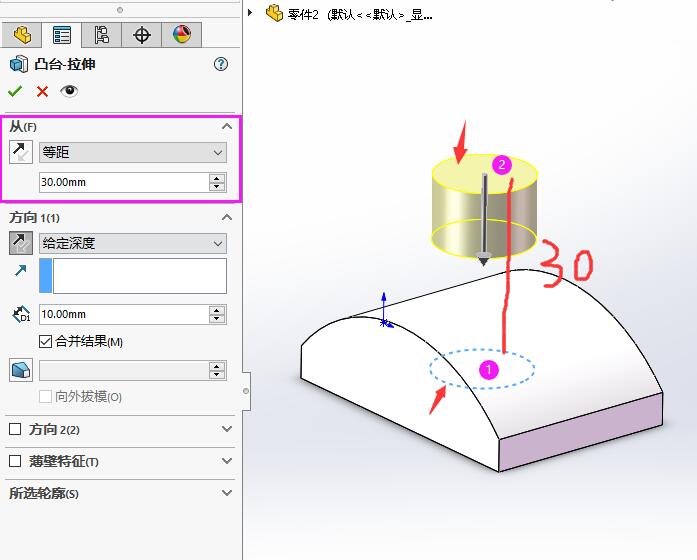

solidworks从草图等距30mm的地方拉伸第3步 4 4、从选项，设置等距，参数为30mm，

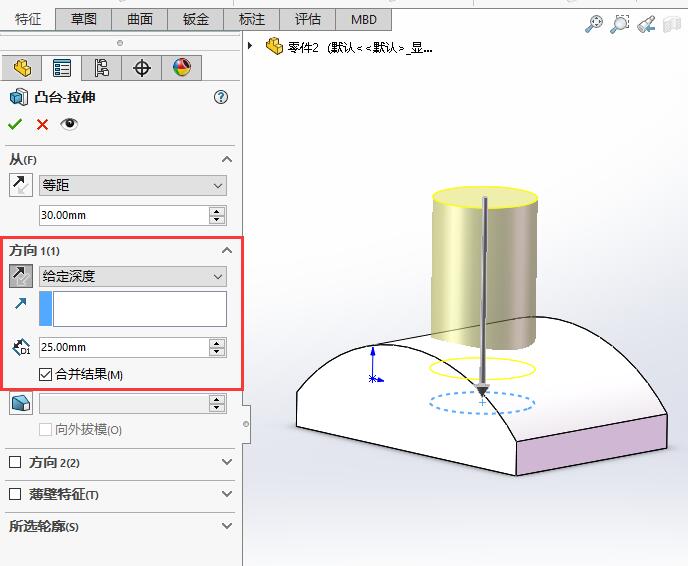

solidworks从草图等距30mm的地方拉伸第4步 5 5、向下拉伸，可以设置给定深度为25mm即可，点击完成。
solidworks从草图等距30mm的地方拉伸第5步 END

注意事项/总结

以上就是solidworks从草图等距30mm的地方拉伸的方法，更多Solidworks教程请关注软件自学网。
