CAD教程:简单教你绘制三维实体机械零件图

作者:admin  发布时间:2011-05-12 09:46:58  点击:374563


作品简介:
简单教你绘制三维实体机械零件图

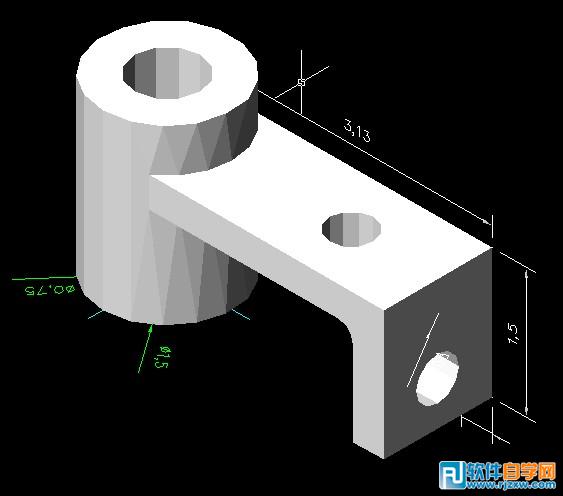

效果图:

CAD教程:简单教你绘制三维实体机械零件图_软件自学网

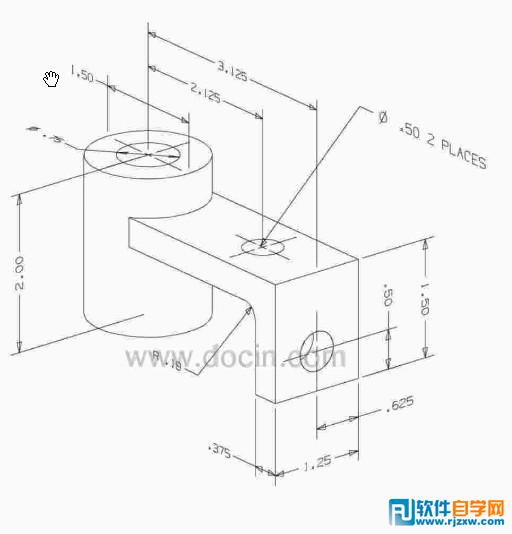

尺寸图:
CAD教程:简单教你绘制三维实体机械零件图_软件自学网

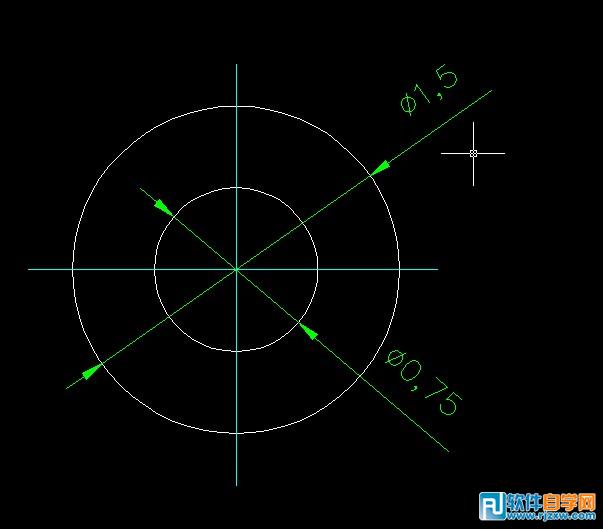

第1步:点击视频菜单--三维视图---府视图,绘制以下两个圆的平面图:(如图1)
CAD教程:简单教你绘制三维实体机械零件图_软件自学网

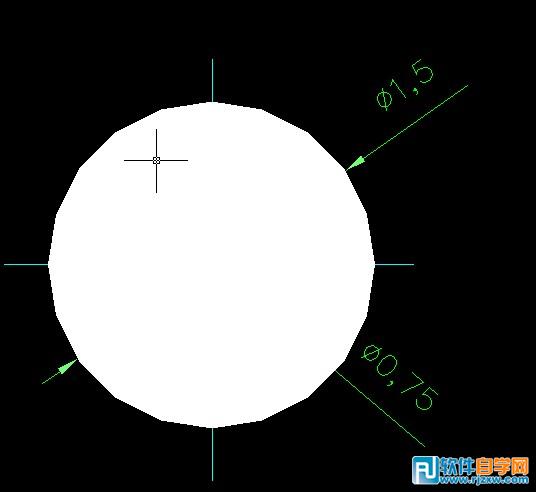

第二步:用REG命令,对两小圆进行面域,此教程由软件自学网首发,请看以下的效果。(如图2)
CAD教程:简单教你绘制三维实体机械零件图_软件自学网
第三步:用EXT 命令,进行对两个圆的面进行实体拉伸,高度为2mm 然后点击视频菜单----三维视图---东北等轴测 请看以下效果(如图3)
CAD教程:简单教你绘制三维实体机械零件图_软件自学网

[1] [2] [3] [4]下一页
