ug草图圆工具的使用


UG草图圆工具用法:

点击在环境下创建草图。创建XY平面。进入后点击草图上的圆工具,就可以画圆了。


定义和用法:

UG草图圆,通过三点或通过指定其中心和直径创建圆。


ug草图圆工具的使用:

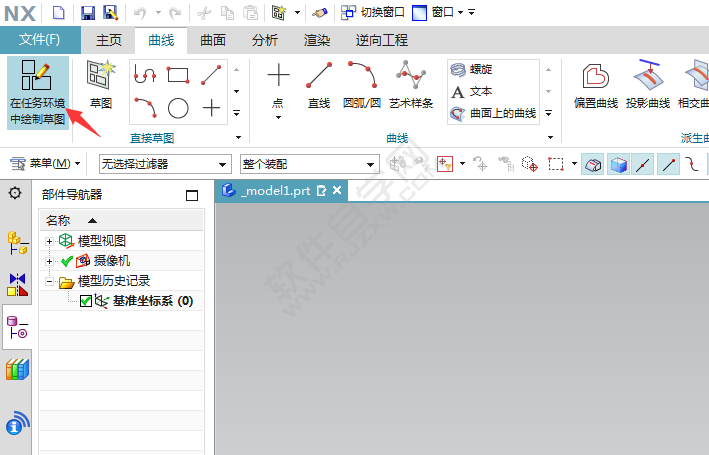

1、点击曲线模式,点击在任务环境中绘制草图。

_软件自学网

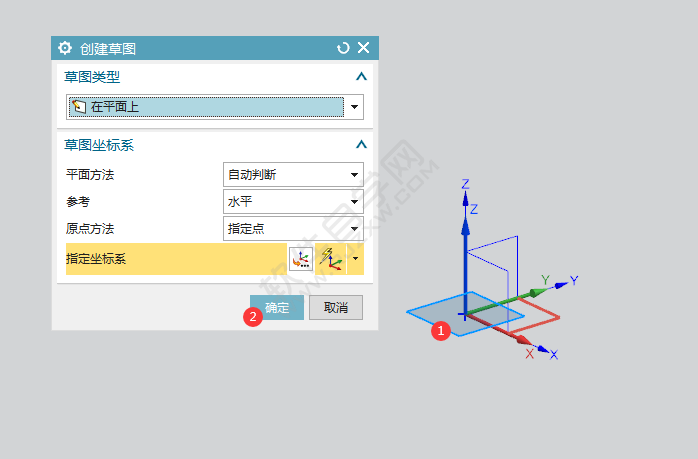

2、弹出创建草图面板,点击XY面,点击确定。

_软件自学网

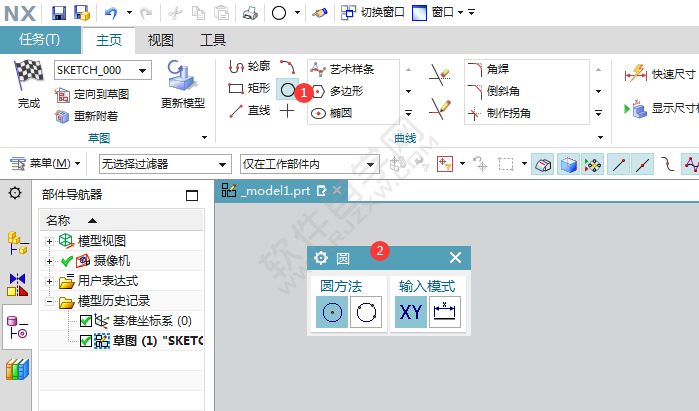

3、点击圆工具,弹出圆形面板。圆方法有两种,输入模式有两种。

_软件自学网

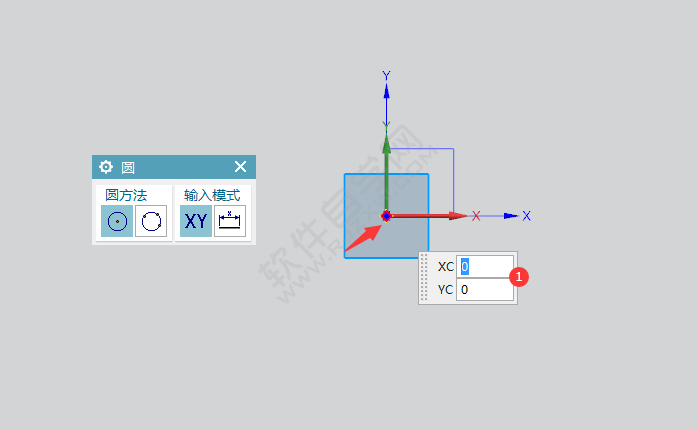

4、点击圆方法的圆心模式,就可以捕捉中心点了。或是输入XC与YC来固定。

_软件自学网

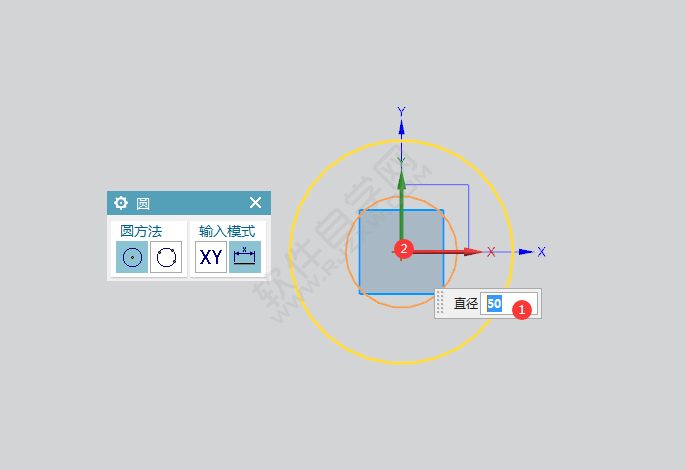

5、指定好的圆心点,输入圆的直径。输入多小就会生成多大。

_软件自学网

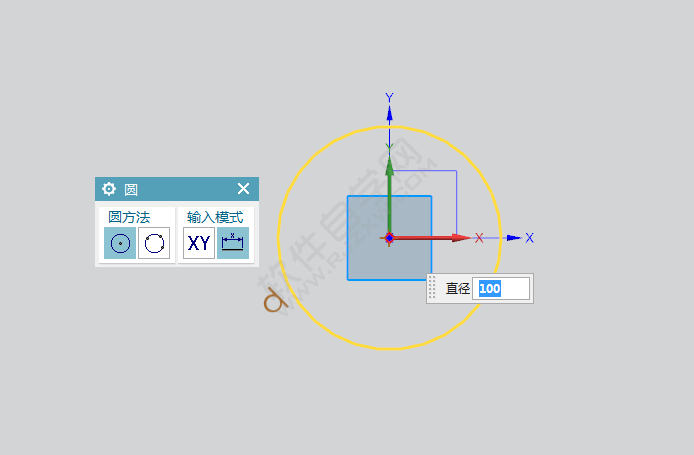

6、如果输入模式,改为X尺寸,那就是先指定圆的大小,再选圆的中心点。

_软件自学网

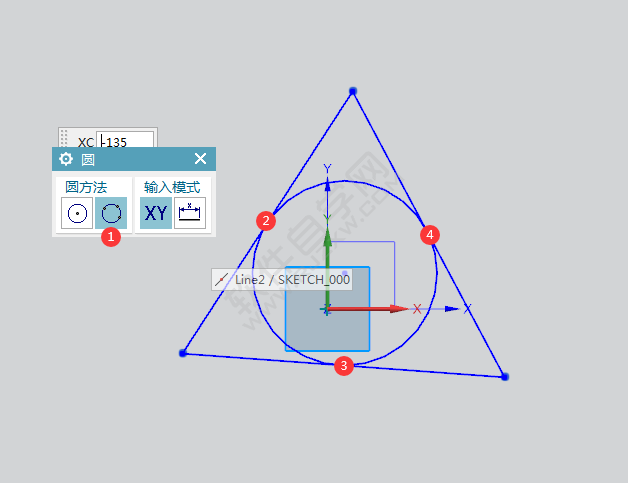

7、圆的三点模式,就是以三个点为参考生成的圆。

_软件自学网
