ug草图矩形的使用方法




UG草图矩形的用法:

点击草图进入,选择XY模式,点击矩形工具,就可以使用2点矩形,3点矩形,中心创建矩形。使用能帮助到大家。


定义和用法:

UG草图矩形,可以用三种方法来创建矩形,2点矩形,3点矩形,中心创建矩形,来完成。


ug草图矩形的使用方法:

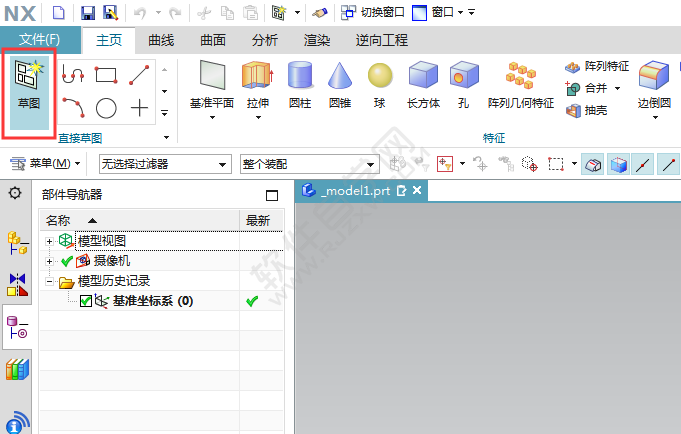

1、打开NX12,点击草图功能进入。效果如下:

_软件自学网

2、创建草图,选择指定坐标系统,选XY坐标。

_软件自学网

3、选择好后,点击确定,进入XY草图平面模式。

_软件自学网

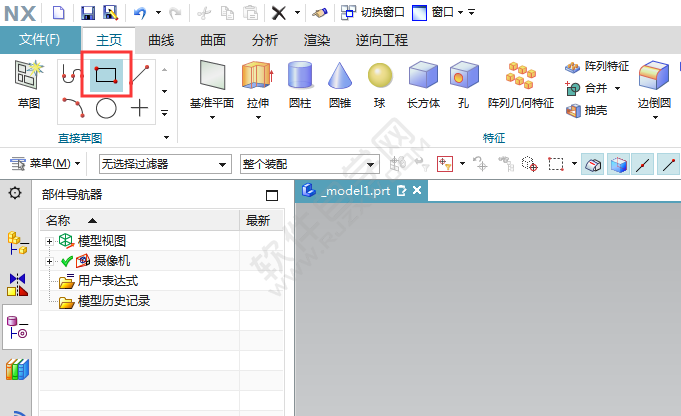

4、点击矩形工具,就可以开始用三种方法创建矩形了。

_软件自学网

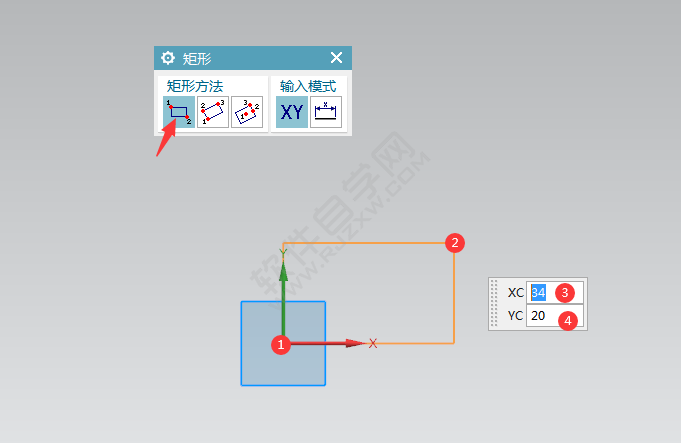

5、矩形方法:选择2点,输入模式:选择XY,然后就可以设置XC,YC,XC代表矩形的长度,YC代表矩形的高度。然后固定的矩形二个对象点。

_软件自学网

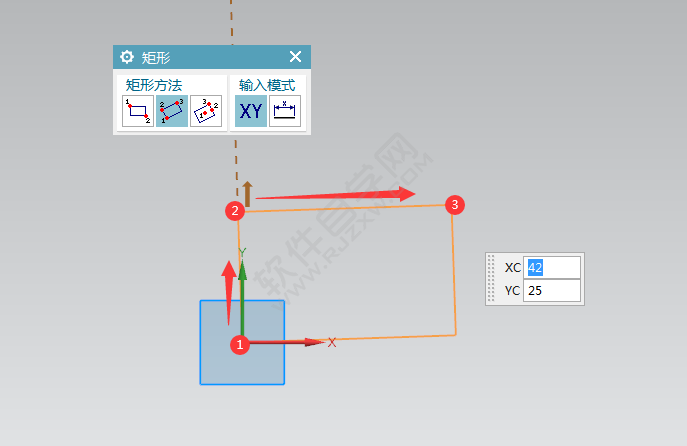

6、矩形方法:3点矩形,输入模式:XY,点击起点,高度的位置,再是长度的位置。也可以输入XC与YC的参数。效果如下:

_软件自学网

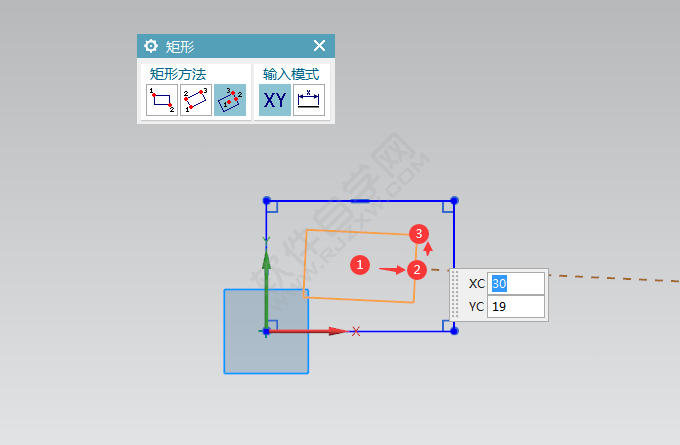

7、矩形方法:中心点矩形,输入模式:XY,选点矩形中心点--长度点--高度点,这样也可以创建矩形。

_软件自学网

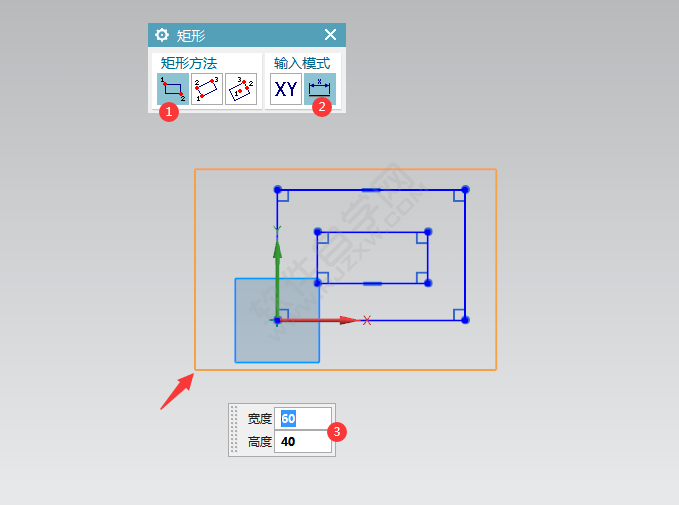

8、矩形方法:2点矩形,输入模式:输入尺寸参数。下面就可以设置矩形的宽度与高度后,指定位置对角点。

_软件自学网

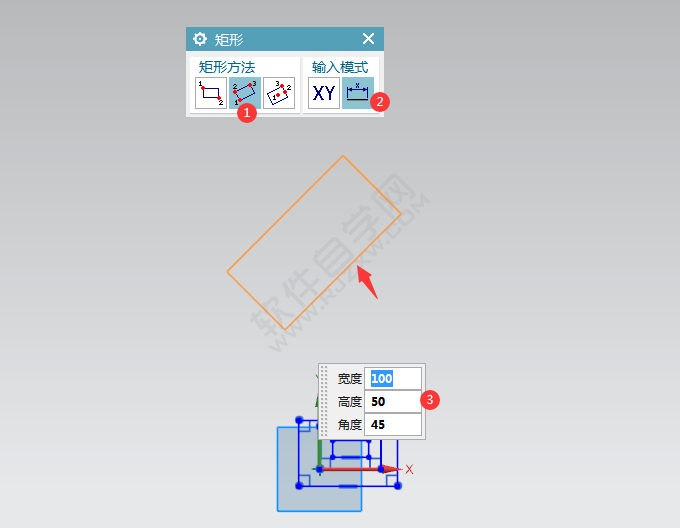

9、矩形方法:3点矩形,输入模式:输入尺寸参数,比如宽度,高度,角度。这样就可以创建45度的矩形。

_软件自学网

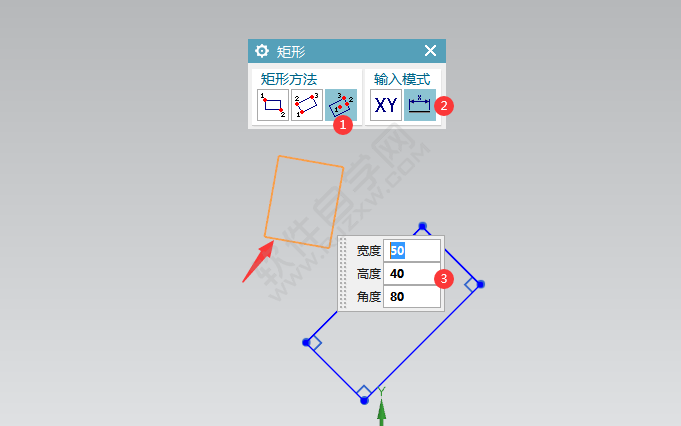

10、矩形方法:中点矩形,输入模式,可以设置宽度50,高度40,角度80,这样就可以创建矩形。

_软件自学网

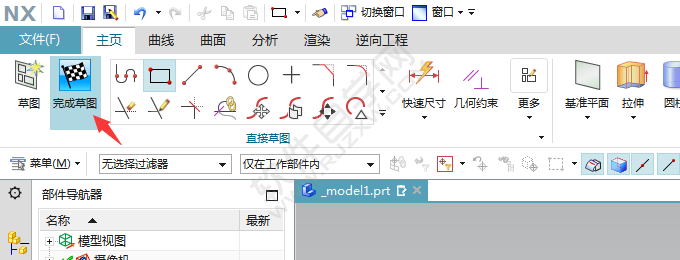

11、创建好后矩形,就可以点击完成草图。

_软件自学网
