ug草图插入点的方法




ug点工具用法:

点击主页的草图,设置XY基准面,点击点工具,就可以插入要的点哦。


定义和用法:

ug点工具,在草图中任意插入点,或是根据X、Y、Z、坐标插入指定点。


ug草图插入点的方法:

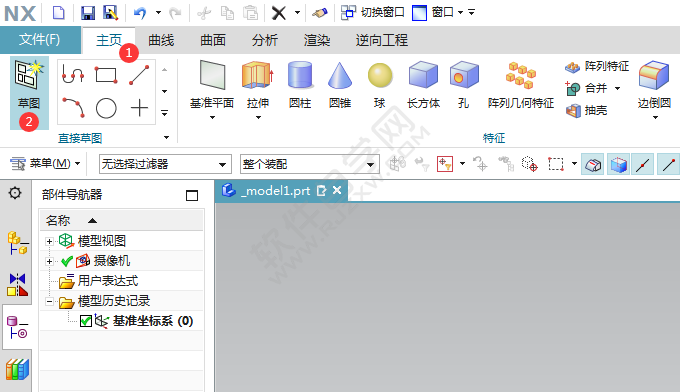

1、点击主页--点击草图。

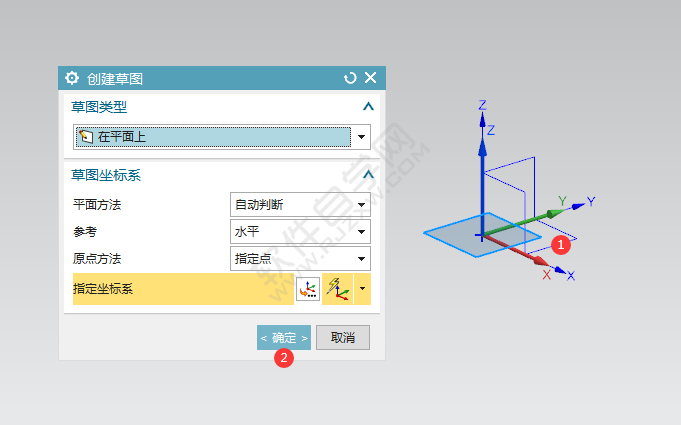

2、弹出创建草图面板,点击XY基准面。点击确定。

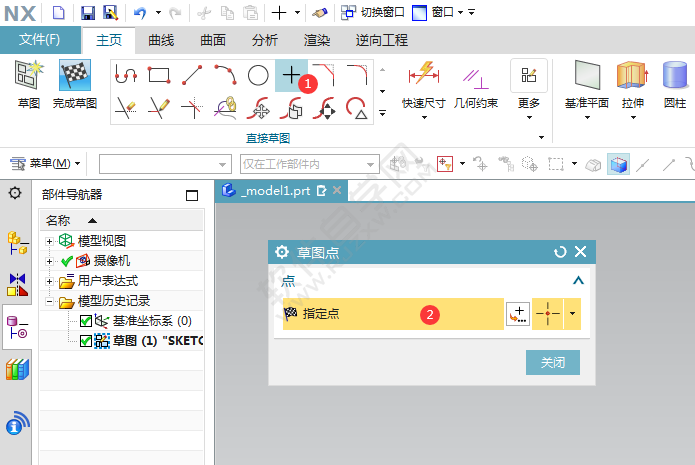

3、点击点工具,就会弹出草图点面板。

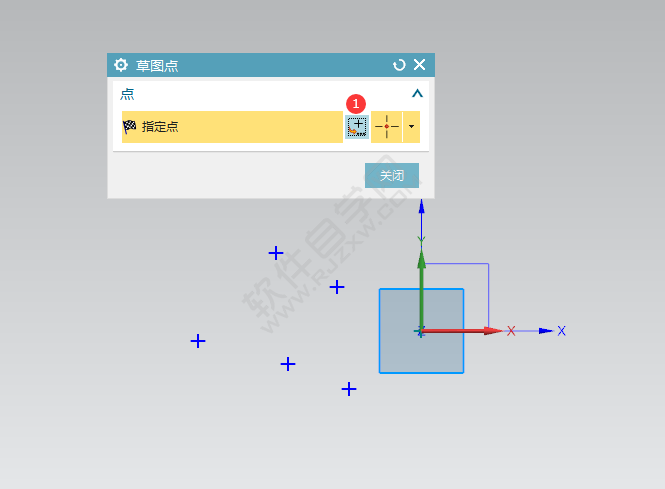

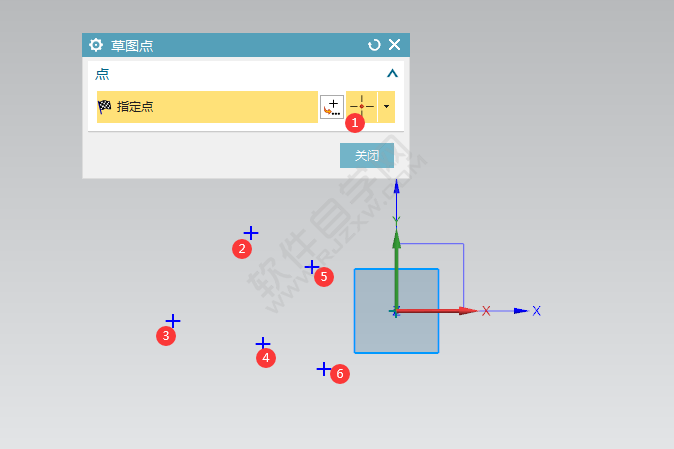

4、然后就可以直插点的位置。就是直接插入任何点。

5、点击草图点面板上的坐标输入。

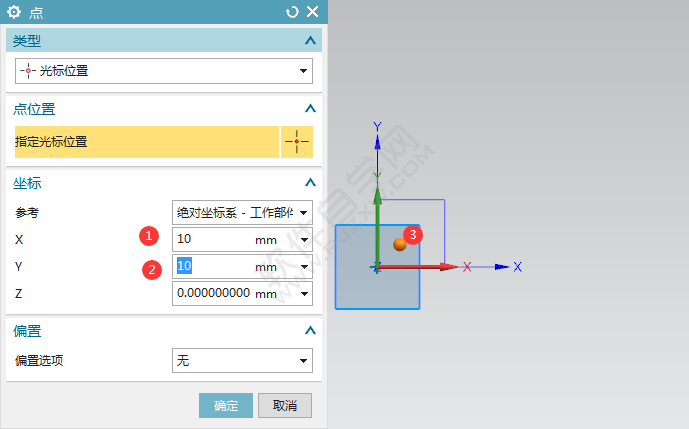

6、就可以进入点面板,参考X,Y,Z,就可以输入想要的参数了。效果如下:
