SW草图直线工具的用法


Solidworks直线工具的方法:

点击草图菜单--绘制草图--选择基准面--点击直线--选择方向与选项就可以绘制直线了。


定义和用法:

Solidworks直线工具,点击直线工具,方向有按绘制原样、水平、竖直、角度、可以绘制作为构造线、无限长度、中点线、添加尺寸等,就可以绘制各种直线出来。


SW草图直线工具的用法:

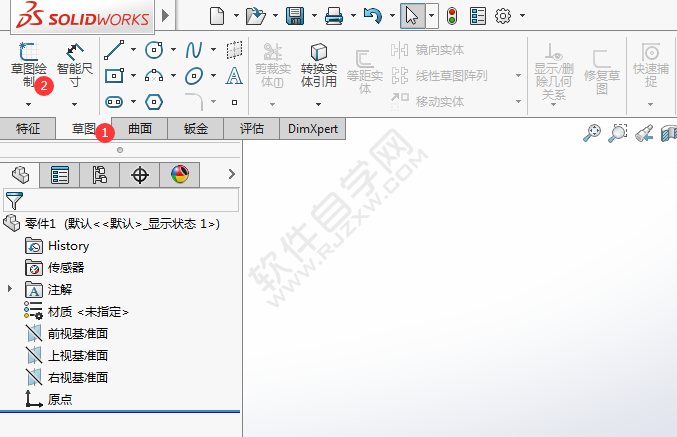

1、打开SW软件,点击草图菜单--点击草图绘制。

_软件自学网

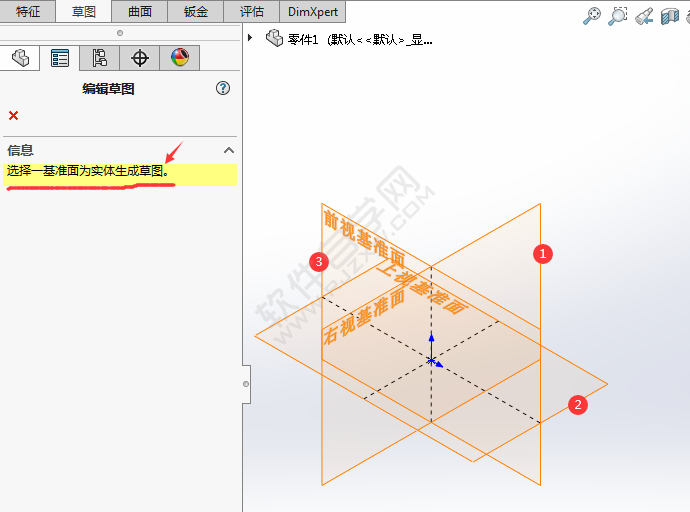

2、选择一基准面为实体生成草图,选择草图进入。

_软件自学网

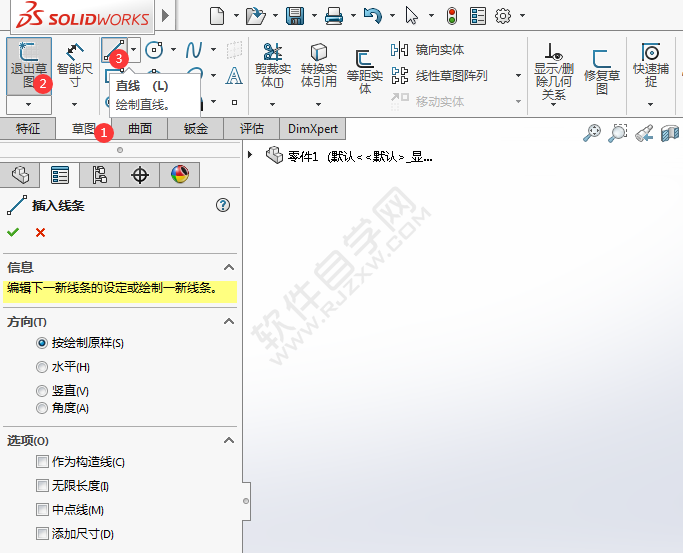

3、点击直线工具。选择方向:按绘制原样。就可以点击起点绘制直线,输入尺寸参数,按enter键,就可以绘制出来直线。

_软件自学网

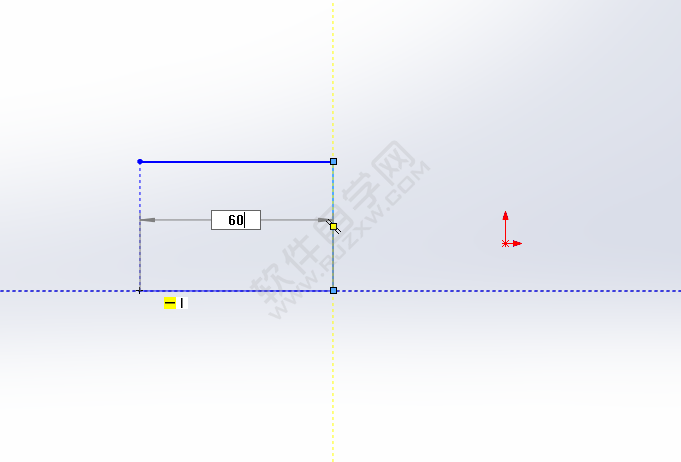

4、你可以试一下绘制矩形出来,效果如下:

_软件自学网

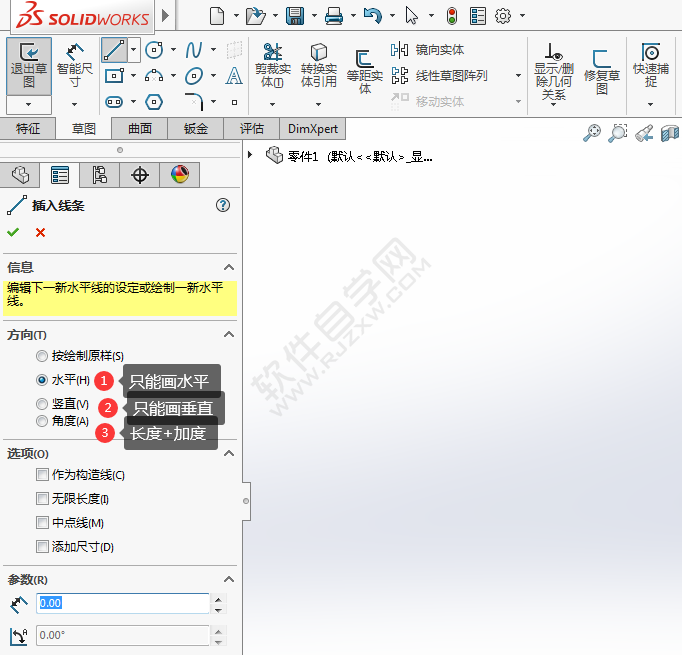

5、还有三种方向,水平,水平只能画水平。竖直,只能画垂直。角度,只能画长度与角度的直线。

_软件自学网

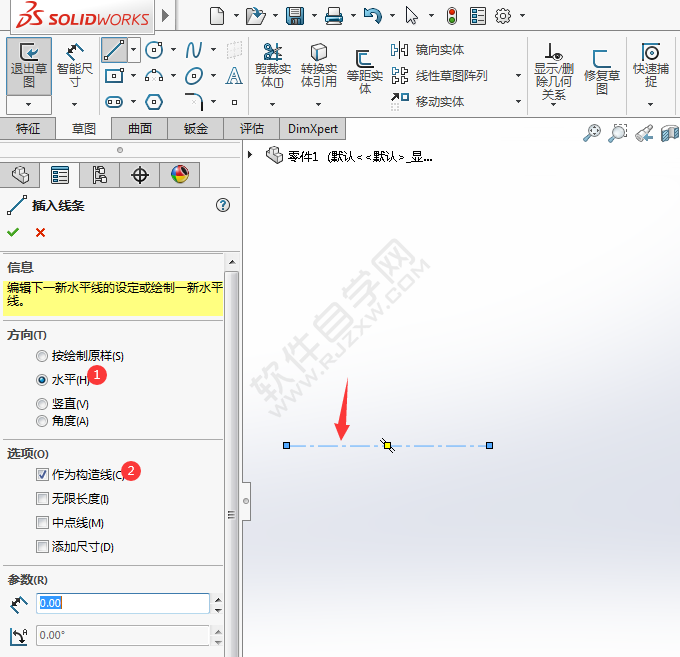

6、水平加作为构造线,绘制出来的是虚线效果。

_软件自学网

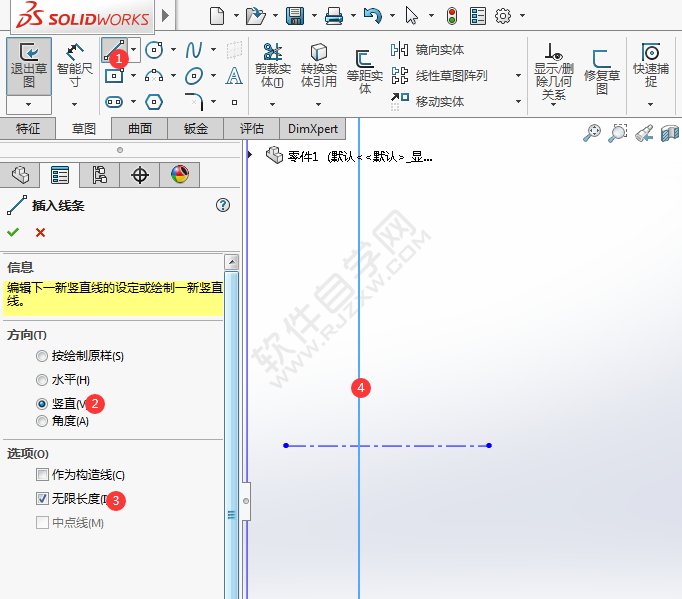

7、竖直+无限长度,那绘制出来的是无限线的线,效果如下:

_软件自学网

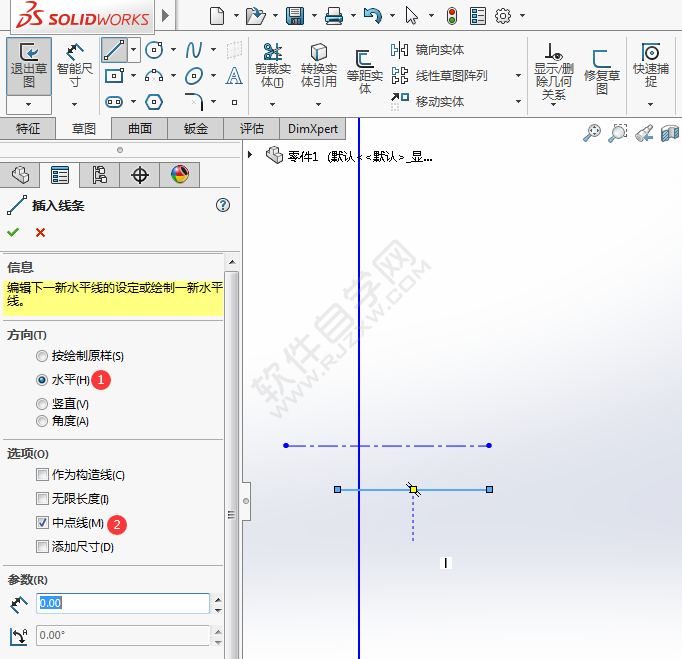

8、水平+中心线模式,那就可以绘制中心线出来,从中间绘制出来。

_软件自学网

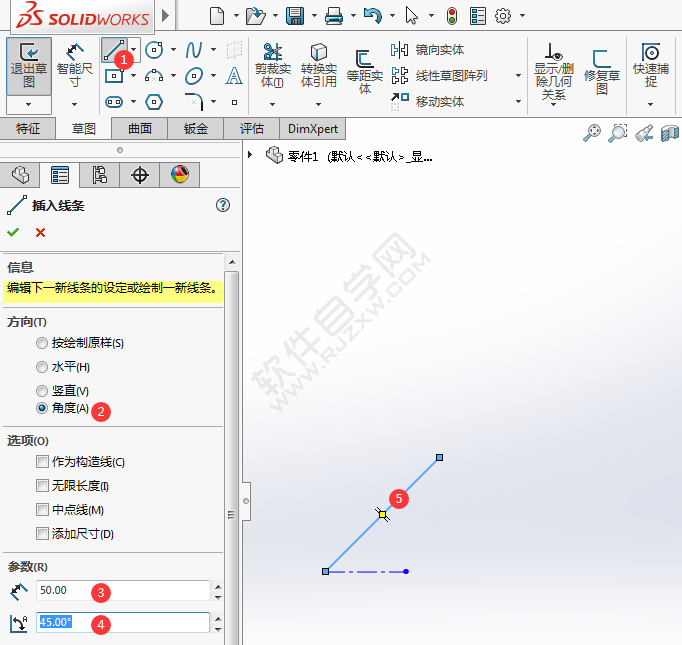

9、角度+参数设置的模式。设置好长度与角度后,绘制出来的就是斜线了。

_软件自学网

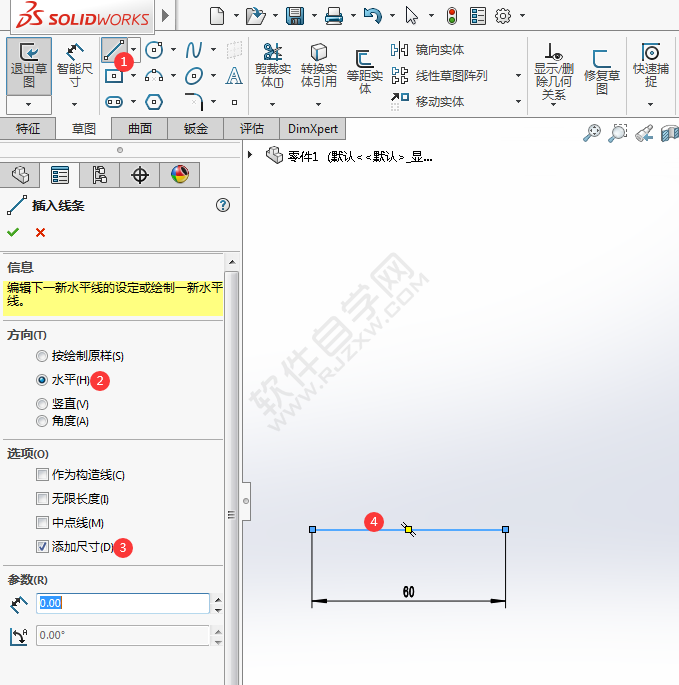

10、水平+添加尺寸模式,也就是绘制出来的直线就带来尺寸。

_软件自学网
