CAD ARRAYRECT矩形阵列 使用

ARRAYRECT矩形阵列命令的使用：

在CAD命令行中，输入ARRAYRECT命令后，选择要要阵列的对象。设置相关参数，然后就可以完成了。

定义和用法：

ARRAYRECT矩形阵列，按任意行、列和层级组合分布对象副，创建选定对象的副本的行和列阵列。

ARRAYRECT矩形阵列命令的实例使用：

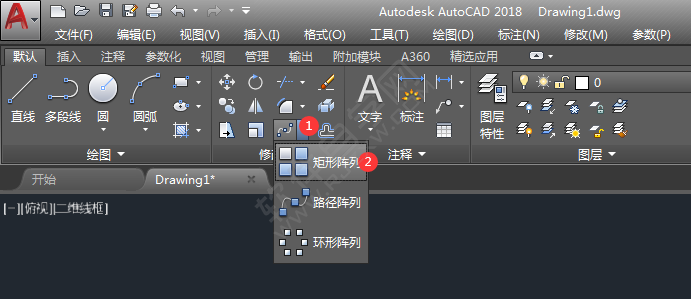

1、点击CAD修改面板上面的阵列系列中的矩形阵列。或是在命令栏上输入ARRAYRECT命令空格，进入下一步。

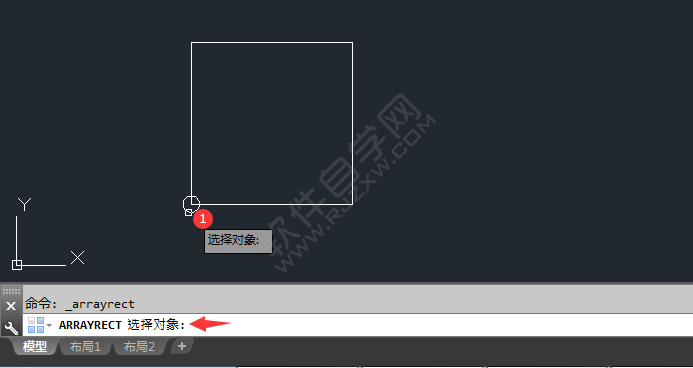

2、ARRAYRECT选择对象，选择要阵列的对象。

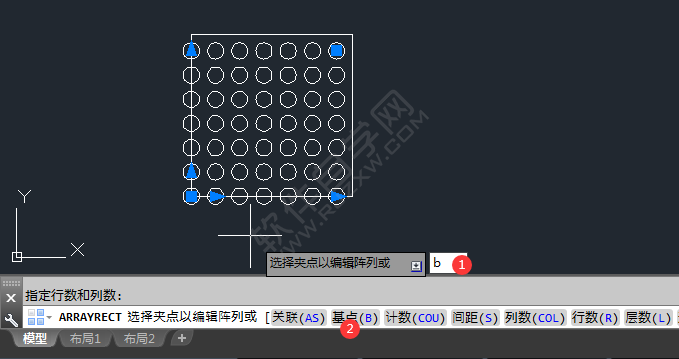

3、基点模式，点击基点（B）或是输入B空格。就可以选择要阵列的基点。

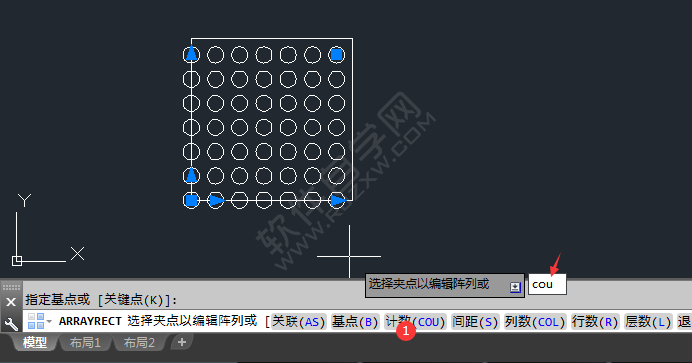

4、计数模式，点击计数（COU）或是输入COU命令后空格，就可以设置行与列的数量。

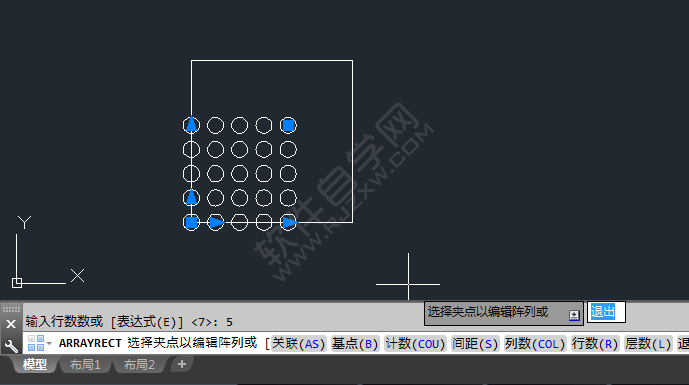

5、可以试一下，设置行数，空格。

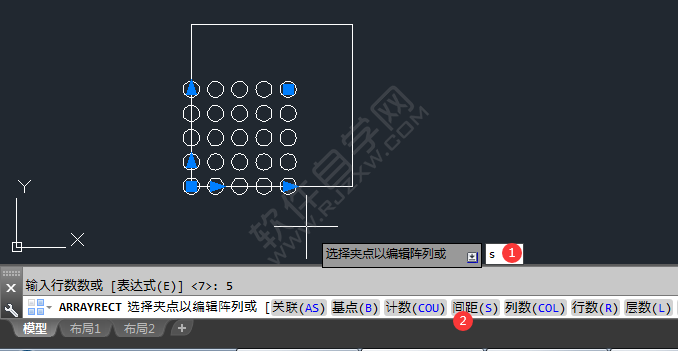

6、间距模式，点击间距（S）或是输入S空格。

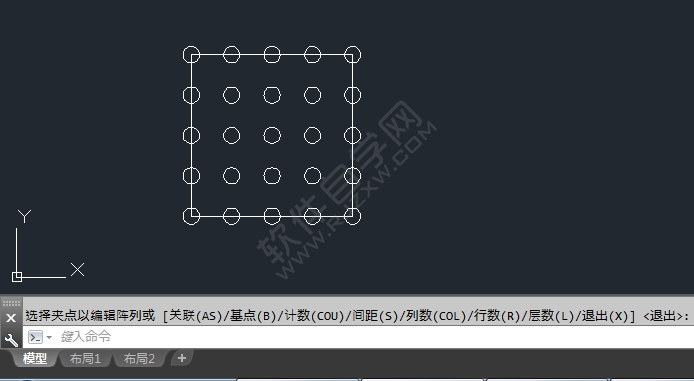

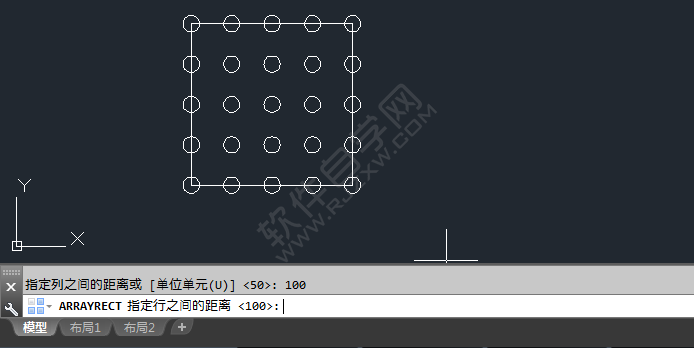

7、就可以设置列之间距离与行之间的距离。效果如下：

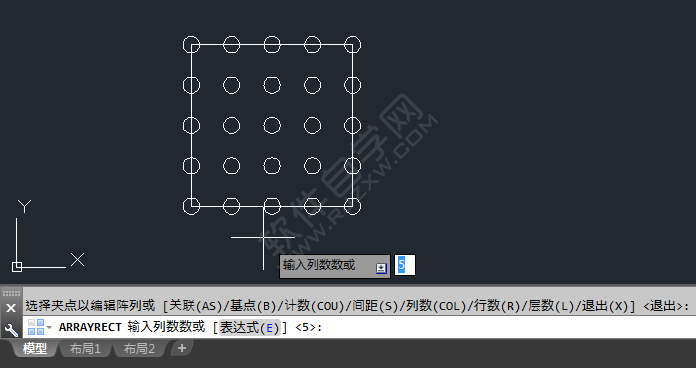

8、列数模式，是用COL模式设置。

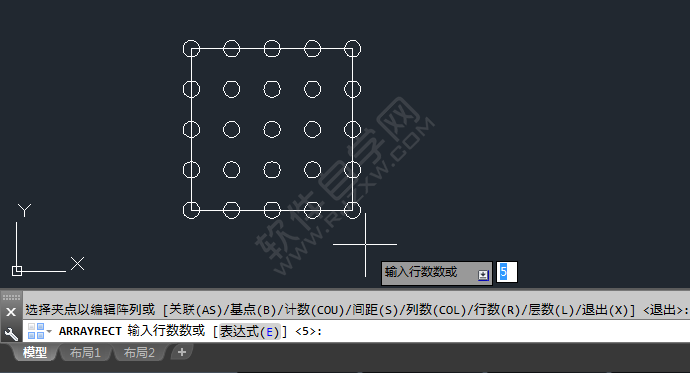

9、行数模式，是用R命令来设置。

10、通过以上的设置，你就可以想怎么阵列都行。
