cad插入块命令快捷键INSERT的用法


INSERT插入块命令的定义和用法:

定义:INSERT 插入块,将块或图形插入到当前图形中,建义插入块库中的块,块库可以是存储相关块定义的图形文件,也可以是包含相关图形文件的文件夹,每个文件均可作为块插入,无论使用何种方法,块均可标准化且可供多个用户访问。

用法:在CAD命令行中,输入INSERT命令空格,弹出插入菜单,选择插入新块,设置比例,角度就可以完成了。


cad插入块命令快捷键INSERT的用法:

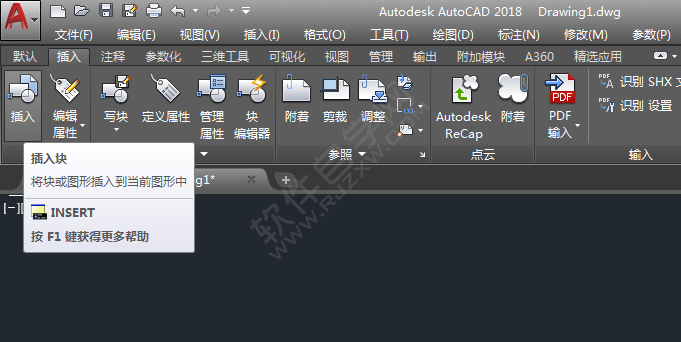

1、点击插入块工具,或是输入INSERT命令空格,进入下一步。

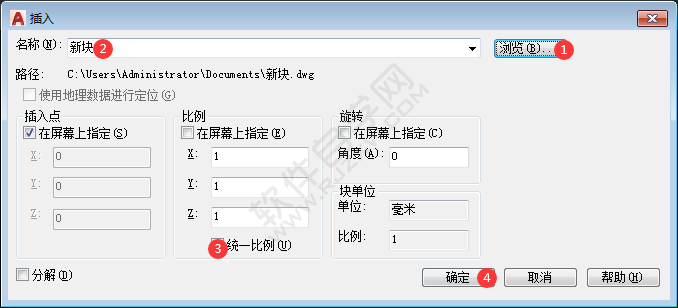

2、弹出插入面板,点击浏览,再选择要插入的块文件。设置比例,点击确定。

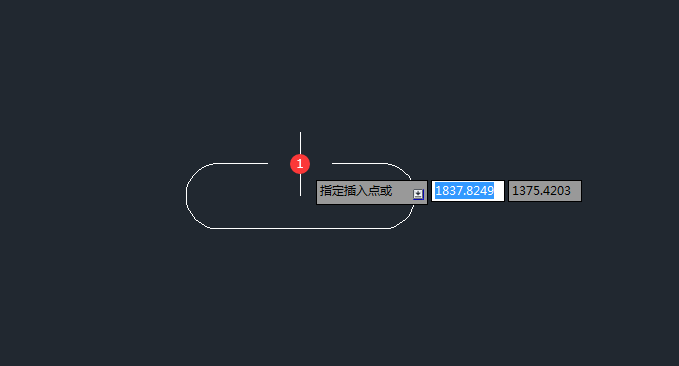

3、然后新块就会插入进来,然后点击插入点。这样块就插入进来了。

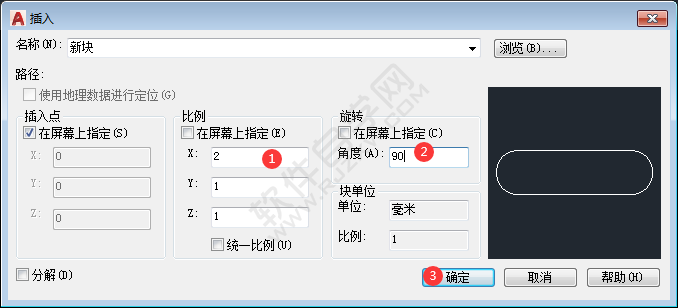

4、也可以设置不同的比例我,也可以设置旋转角度,点击确定。

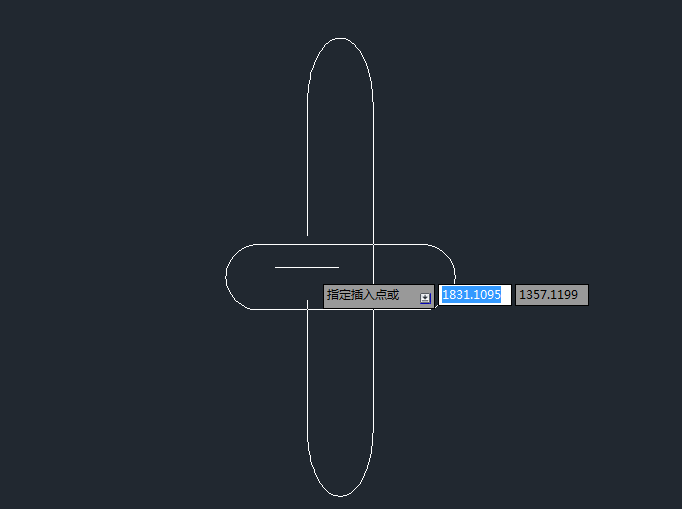

5、这样也可以放大,角度也旋转出来了,效果如下:
