CAD构造线命令Xline用法


XLINE命令的用法:

在命令栏中输入XLINE命令后,就可以进入创建不同的构造线。比如水平、垂直、角度、二等分,偏移等模式创建构造线。


定义和用法:

Xline构造线,创建无限长的线。可以使用无限延伸的线(例如构造线)来创建构造和参考线,并且其可用于修剪边界。


Xline构造线命令的实例:

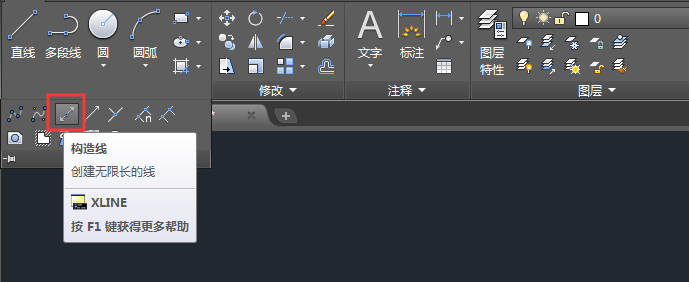

1、打开CAD2018软件,点击构造线工具,或是输入XLINE命令,也可以输入XL简写命令。

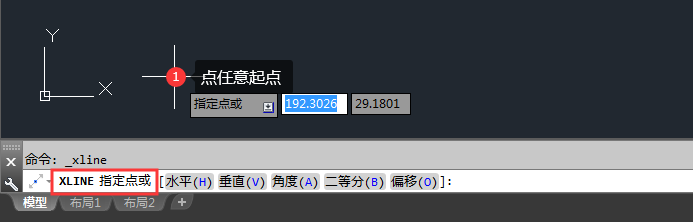

2、在绘图区可以点击任意点,或是输入X,Y坐标。效果如下:

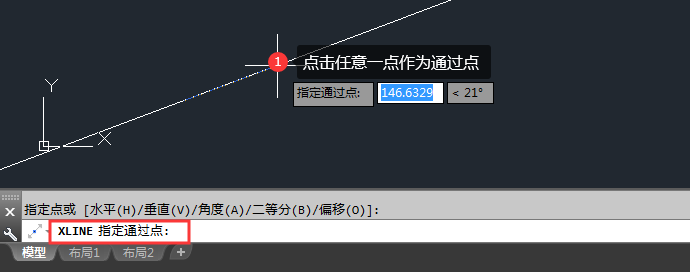

3、XLINE指定通过点,也可以随便点一点,就完成了构造线的生成。

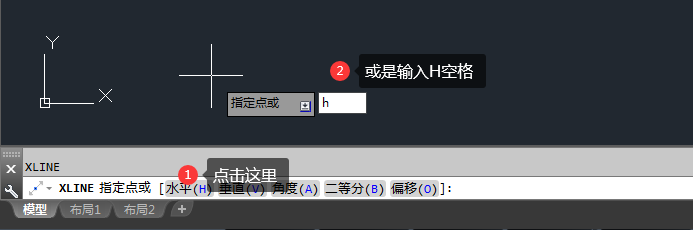

4、水平模式:输入XLINE命令后,点击水平(H)或是输入H空格。

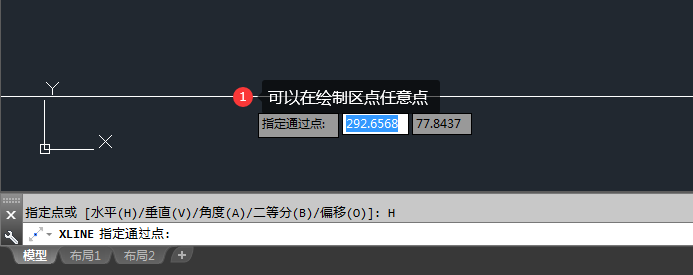

5、然后XLINE指定通过点,点击一下就创建了水平。

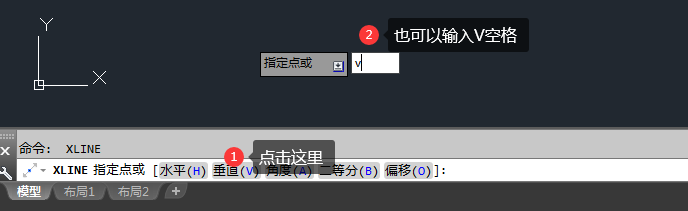

6、垂直构造线模式:输入XLINE命令后,点击垂直(V)或是输入V空格。

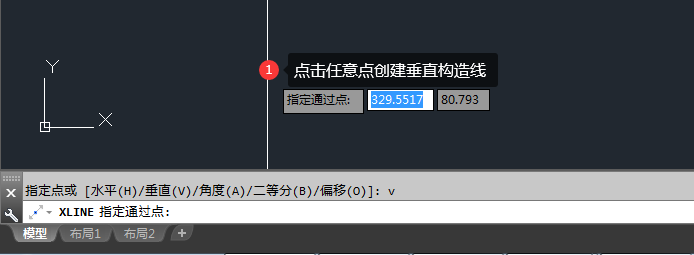

7、也是一样点击任意一点作为XLINE指定通过点。

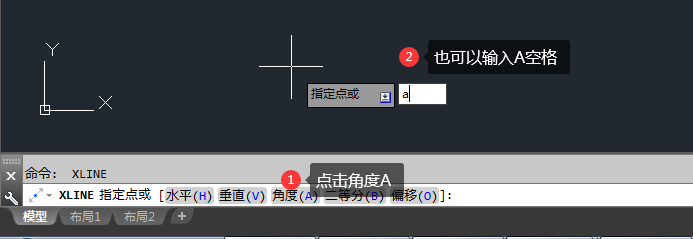

8、角度构造线模式,输入XLINE命令后,点击角度(A)或是输入A空格。

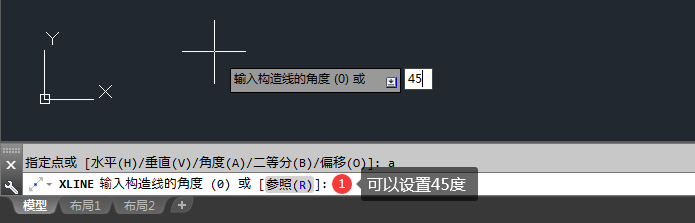

9、输入45度,也就是XLINE输入构造线的角度与水平线的角度成45度。你可以试一下不同的角度。

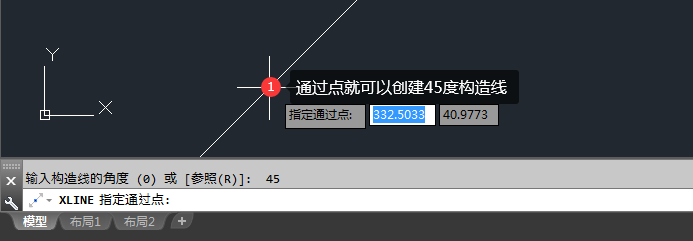

10、然后点击任意点,就可以生成角度45度的构造线。

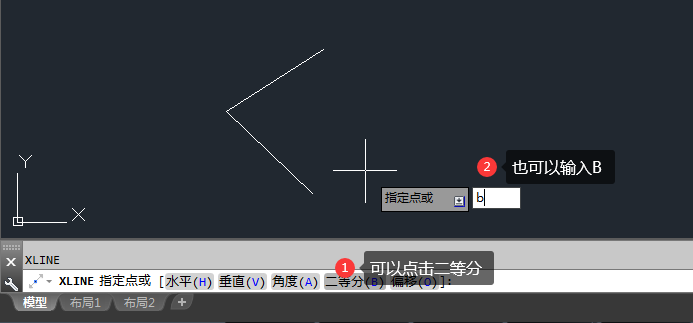

11、二等分模式,输入XLINE命令后,点击二等分(B)或是输入B空格。

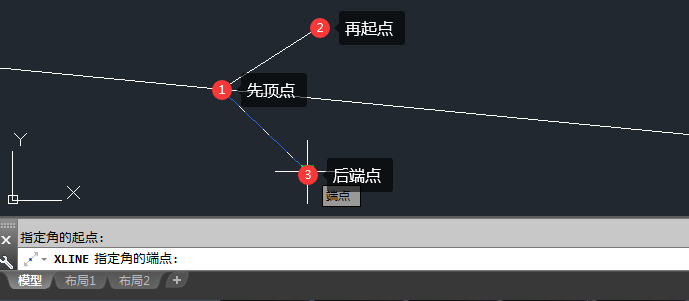

12、然后点击顶点、起点、端点、这样在角的二分之一创建一条构造线。

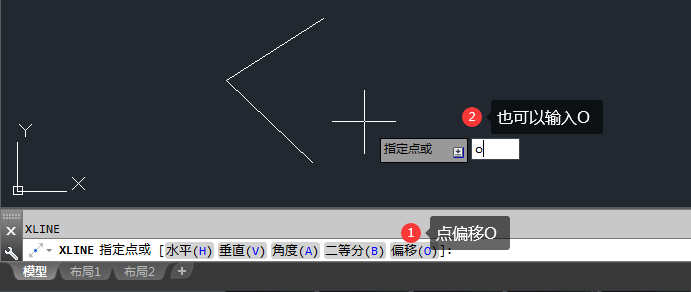

13、偏移模式,输入XLINE命令后,点击偏移(O)或是输入O空格。

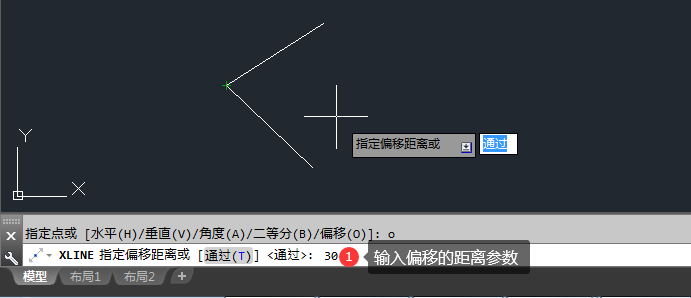

14、XLINE指定偏移距离,要设置你要的参数哦。如30.

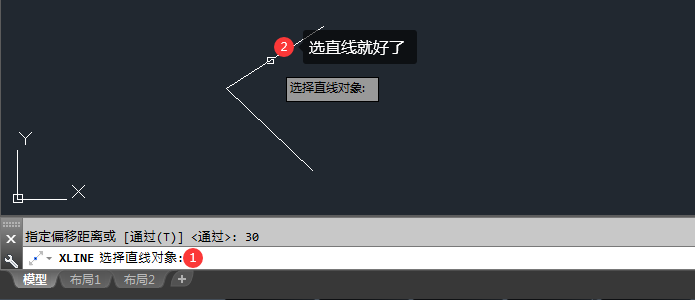

15、然后选择要偏移的直线,这个要看你的实际情况。

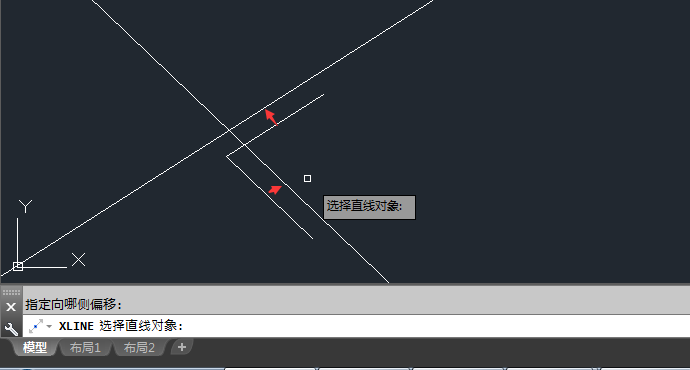

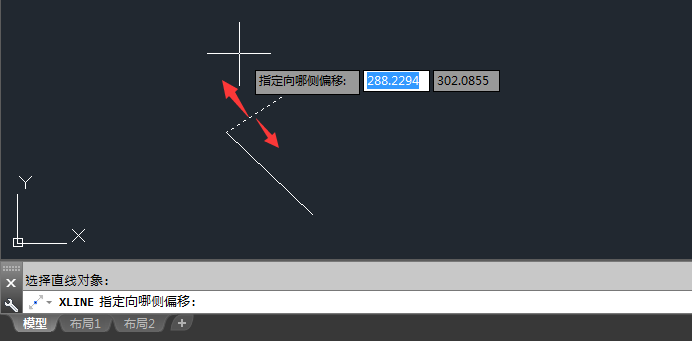

16、然后XLINE指定向哪侧偏移,有两个方向。这个要看你实际需要。

17、你也可以试着偏移的方法创建构造线。
