CAD中WIPEOUT命令区域覆盖使用方法


 WIPEOUT命令的用法:

在CAD命令行上,输入WIPEOUT或是WIP命令空格,然后选择第一点,下一点,直到覆盖区域完成就好了。


定义和用法:

WIPEOUT区域覆盖,创建区域覆盖对象,创建多个形区域,该区域将用当前背景色屏蔽其下面的对象。此区域覆盖区域由边框进行绑定。用户可以打开或关闭该边框。也可以选择可以屏幕上显示边框并在打印时隐藏它。


CAD中WIPEOUT命令区域覆盖使用方法:

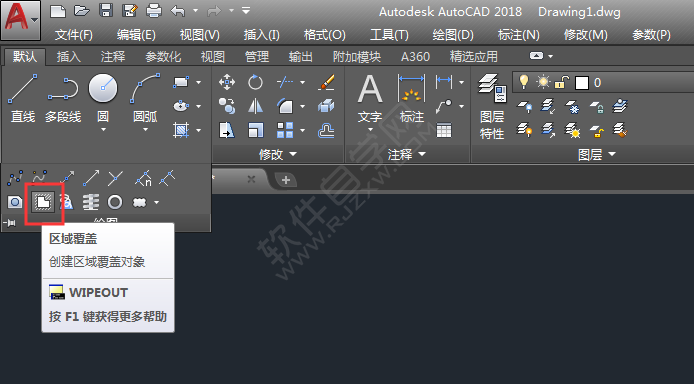

1、点击CAD2018绘制面板上面的区域覆盖工具,或是输入WIPEOUT,或是输入WIP也可以,空格进下一步。

_软件自学网

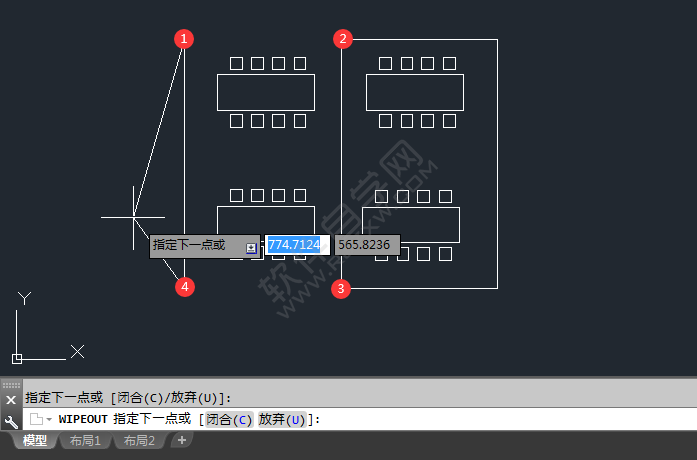

2、然后点击覆盖的第一点,下一步,一步一步完成覆盖区域。然后空格。

_软件自学网

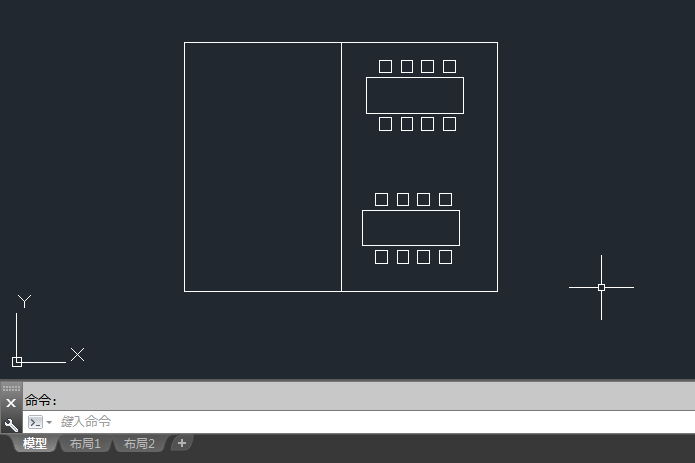

3、这样创建了区域部分来覆盖原来的图形。图形只是隐藏,没有被删除。

_软件自学网
